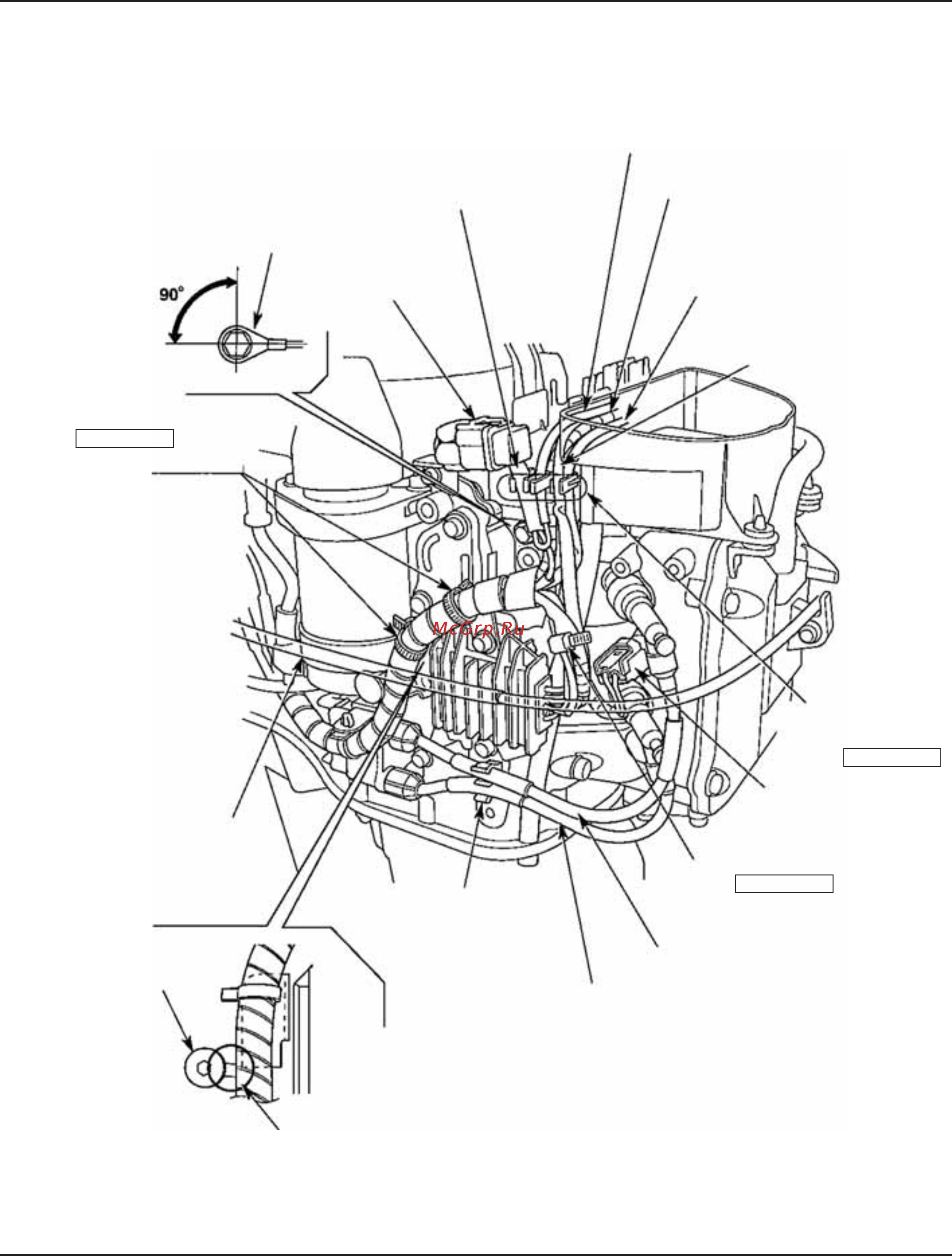

BF15D-BF20D
2-35
*1: Модель с электрическим стартером
*2: Модель с румпельным управлением
*3: Модель без электрического стартера
[1]
*1 КОНТАКТ «МАССЫ»
РЕГУЛЯТОРА
[2] КОРОБКА
ПРЕДОХРАНИТЕЛЕЙ
[3]
*1 ШИНА СТАРТЕРА
(к коробке предохранителей)
*3 ПРОВОД РОЗЕТКИ ЗАРЯДКИ
(к коробке предохранителей)
[4]
*1 ШИНА СТАРТЕРА
(к регулятору/выпрямителю)
*3 ПРОВОД РОЗЕТКИ ЗАРЯДКИ
(к регулятору/выпрямителю)
[5]
*1 ГЛАВНЫЙ ЖГУТ
(к нагревателю клапана
пускового обогащения и к
регулятору/выпрямителю)
[6] ГЛАВНЫЙ ЖГУТ
(к датчику давления масла)
[7] ПРОВОД РЕГУЛЯТОРА/
ВЫПРЯМИТЕЛЯ
[8] КРЕПЛЕНИЕ
ХОМУТОВ
ПРОВОДНЫХ
ЖГУТОВ
[9] РАЗЪЁМ ДАТЧИКА
ТЕМПЕРАТУРЫ
[10] ЛЕНТОЧНЫЙ ХОМУТ
[11] ПРОВОД ВЫСОКОГО
НАПРЯЖЕНИЯ № 1
[12] ПРОВОД ВЫСОКОГО НАПРЯЖЕНИЯ № 2
[13] КРЕПЛЕНИЕ ПРОВОДА
ВЫСОКОГО НАПРЯЖЕНИЯ
[14] Обеспечьте зазор между проводным жгутом
и стопором двигателя.
[15] СТОПОР
ДВИГАТЕЛЯ
[16] *2 ТРОС ГАЗА
[17] ХОМУТ
КРЕПЛЕНИЯ
ЖГУТА
стр. 2-36
стр. 2-40
стр. 2-36
