BF15D-BF20D

15-5

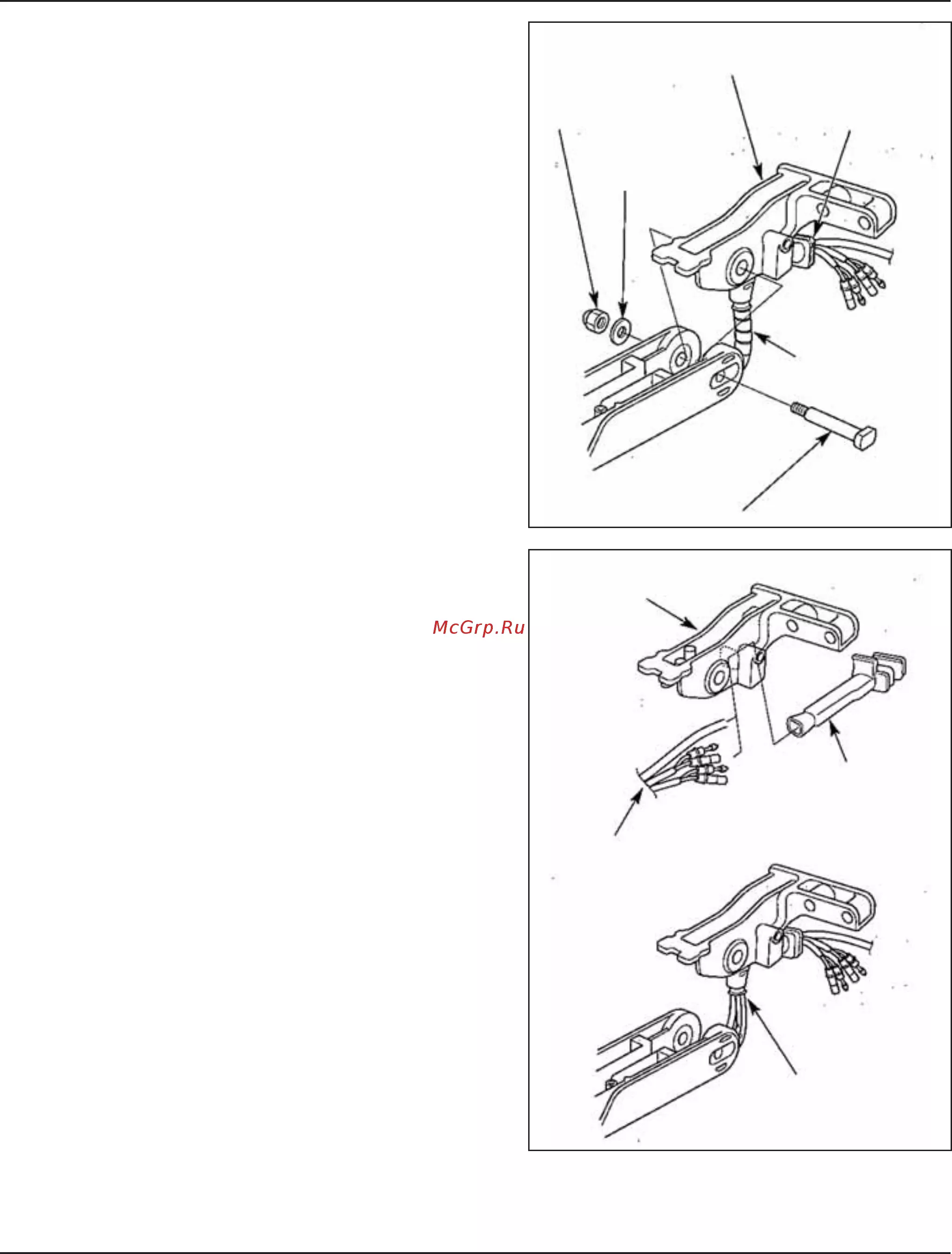

7) Соедините разъёмы проводных жгутов и закрепите их на

кронштейне А разъёмов.

8) Установите розетку зарядки на кронштейн (двигатель без

электрического стартера).

9) Присоедините трос газа к карбюратору и установите

кронштейн троса.

10) Установите левый нижний кожух двигателя (стр. 5-2) и

верхний кожух.

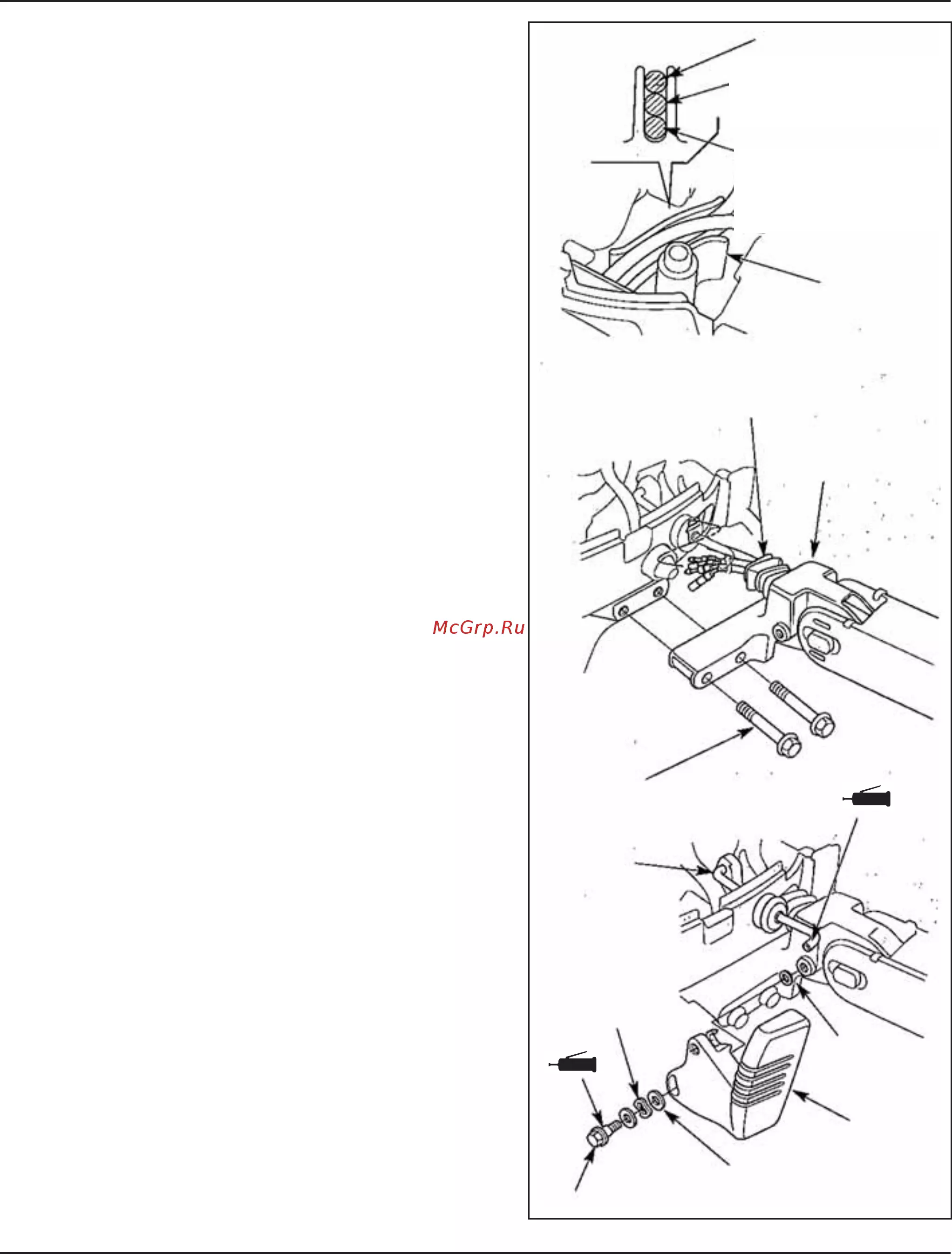

[1] КРОНШТЕЙН А

КРЕПЛЕНИЯ РАЗЪЁМОВ

[2]

ПРОВОД

ВЫКЛЮЧАТЕЛЯ

АВАРИЙНОЙ

ОСТАНОВКИ

ДВИГАТЕЛЯ

[3]

ПРОВОД ВЫКЛЮЧАТЕЛЯ

СТАРТЕРА

(М

ОДЕЛЬ С ЭЛЕКТРИЧЕСКИМ

СТАРТЕРОМ)

[1]

РОЗЕТКА

ЗАРЯДКИ

[1] КОЖУХ СТАРТЕРА В

М6

X14

[2]

ТРОС ГАЗА

смазка
