BF15D-BF20D
7-3

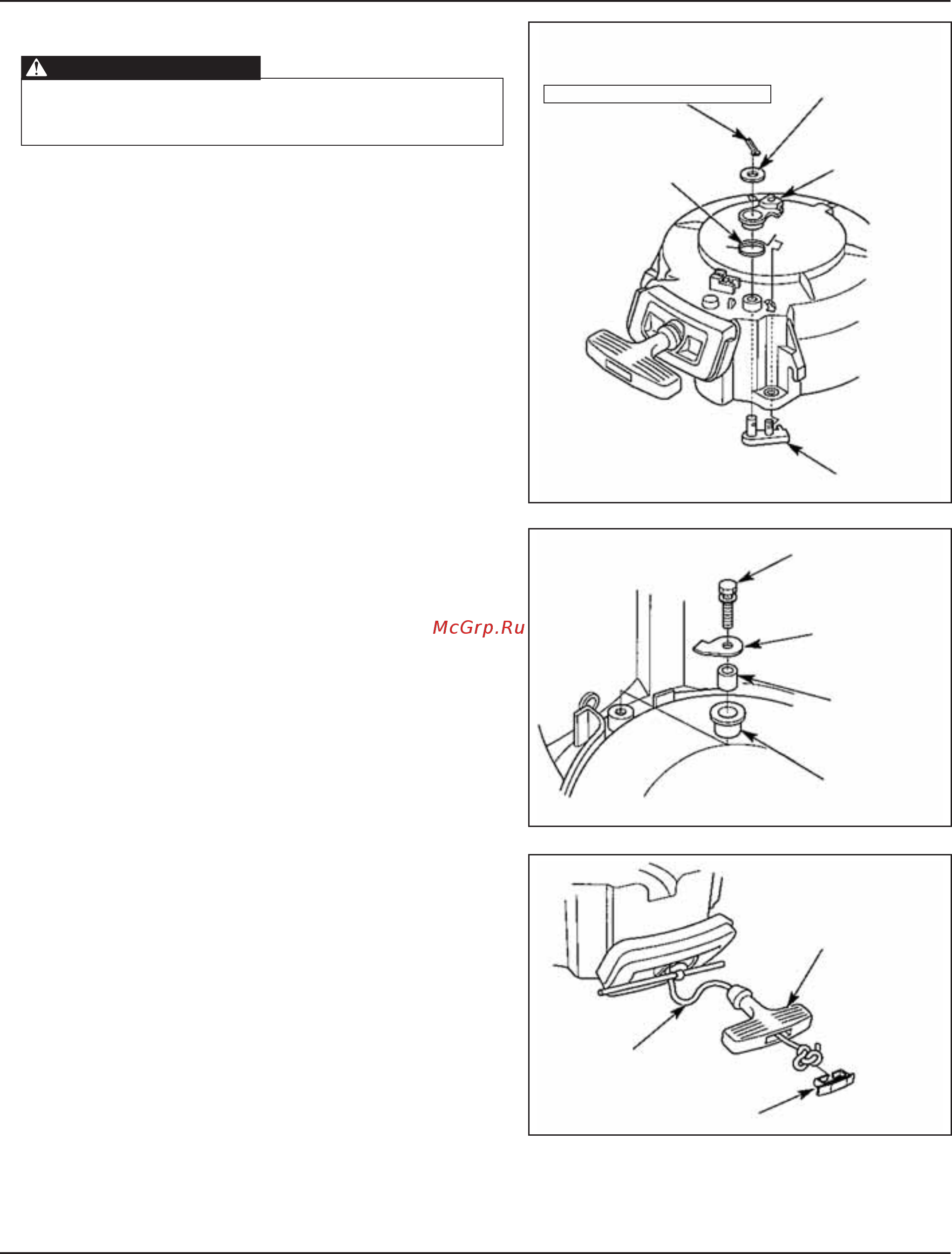

b. РАЗБОРКА
1) Выньте разводной шплинт и утилизируйте его, снимите
шайбу.
• Во время сборки используйте новый шплинт.
2) Отцепите пружину ограничителя от ограничителя бараба-
на.
3) Снимите рычаг ограничителя, пружину ограничителя и
ограничитель барабана.
4) Отверните болт М6 х 14 и снимите планку, втулку и на-
правляющий ролик пускового шнура.
5) Удерживайте пусковой шнур.
6) Снимите стопор пускового шнура и протащите шнур че-
рез пусковую рукоять наружу. Развяжите узел и вытащите
шнур из рукояти.
• Надевайте перчатки и защитные очки.
• Во время разборки примите меры к тому, чтобы
возвратная пружина не выскочила.
ПРЕДУПРЕЖДЕНИЕ
[1] БОЛТ М6x50 мм С ШАЙБОЙ
[2]
ПРИЖИМНАЯ
ПЛАНКА
[3] ВТУЛКА
[4] НАПРАВЛЯЮЩИЙ РОЛИК
ПУСКОВОГО ШНУРА
[1] ПУСКОВАЯ РУКОЯТЬ
[3] ШНУР СТАРТЕРА
[2] СТОПОР
ПУСКОВОГО ШНУРА
[1]
РАЗВОДНОЙ
ШПЛИНТ
[2] ШАЙБА
[5] ОГРАНИЧИТЕЛЬ БАРАБАНА
[3]
РЫЧАГ
ОГРАНИЧИТЕЛЯ
[4]
ПРУЖИНА
ОГРАНИЧИТЕЛЯ
Не использовать повторно
