BF15D-BF20D

2-29

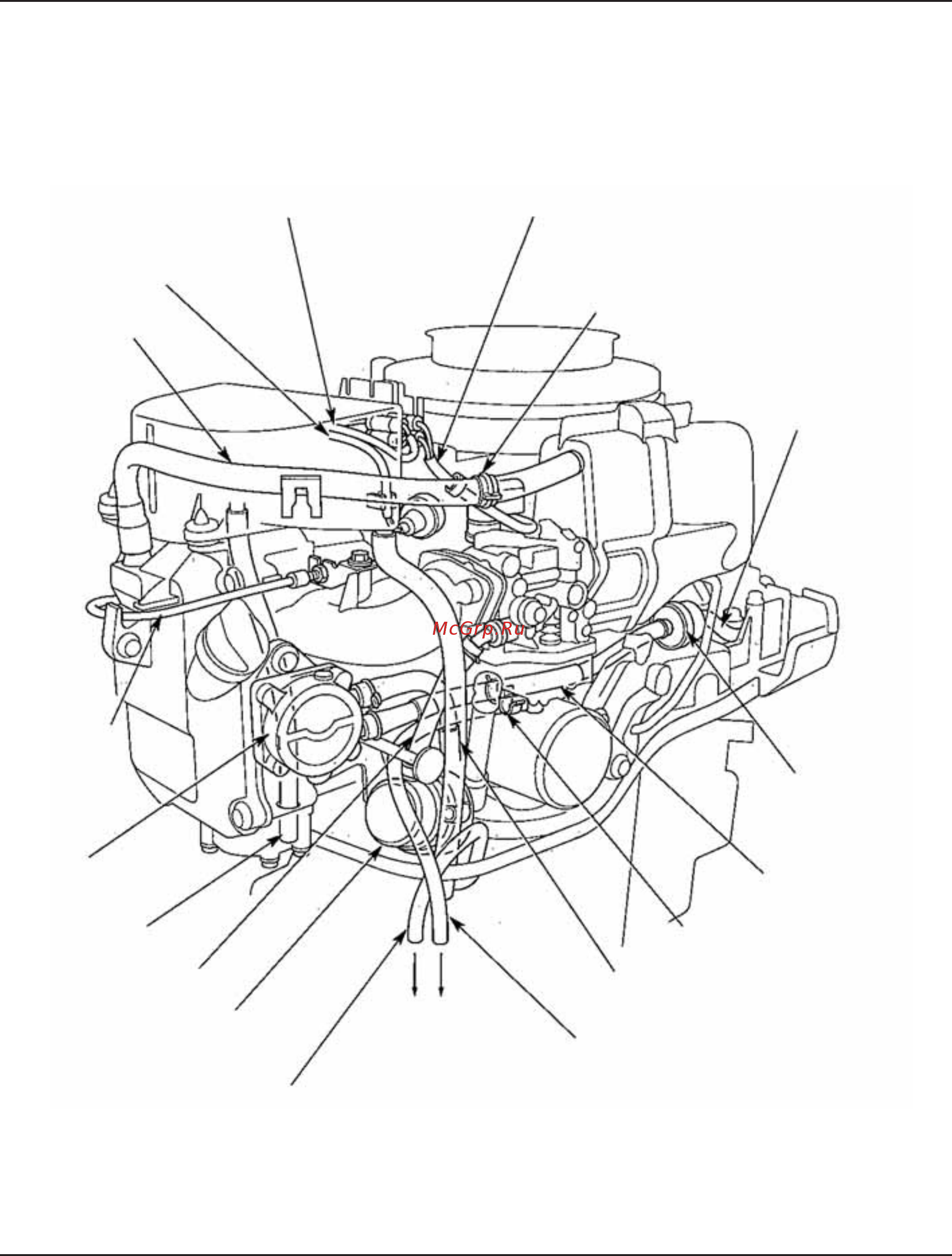

9. ПРОКЛАДКА ТРОСОВ И ПРОВОДНЫХ ЖГУТОВ

*1: Модель с электрическим стартером

*2: Модель с румпельным управлением

[1] ШЛАНГ САПУНА

[2] ГЛАВНЫЙ ЖГУТ

(на ДАТЧИК ДАВЛЕНИЯ МАСЛА)

[3] ГЛАВНЫЙ ЖГУТ

(на ШИНУ СТАРТЕРА)

[4]

*1 ПРОВОД НА ПОДОГРЕВАТЕЛЬ

КЛАПАНА ПУСКОВОГО ОБОГАЩЕНИЯ

[5]

*1 ЗАЖИМ ШЛАНГА

[6] ТОПЛИВОПРОВОД А

[7] ТОПЛИВНЫЙ

ФИЛЬТР

[8] ТОПЛИВОПРОВОД В

[9] ЗАЖИМ ШЛАНГА

[10] ТОПЛИВОПРОВОД С

[11] СЛИВНОЙ ШЛАНГ КАРБЮРАТОРА

[12] к ГИДРО-

ИЗОЛИРУЮЩЕЙ

ВТУЛКЕ

[13] ШЛАНГ ПРОВЕРКИ ПОДАЧИ ВОДЫ

[14] ТОПЛИВНЫЙ РЕСИВЕР

[15] ТОПЛИВОПРОВОД D

[16] СЛИВНОЙ ШЛАНГ

[18]

ТРОС ГАЗА

(Закреплён

на клапанной

крышке,

двигатель

с румпельным

управлением)
