BF15D-BF20D
15-7

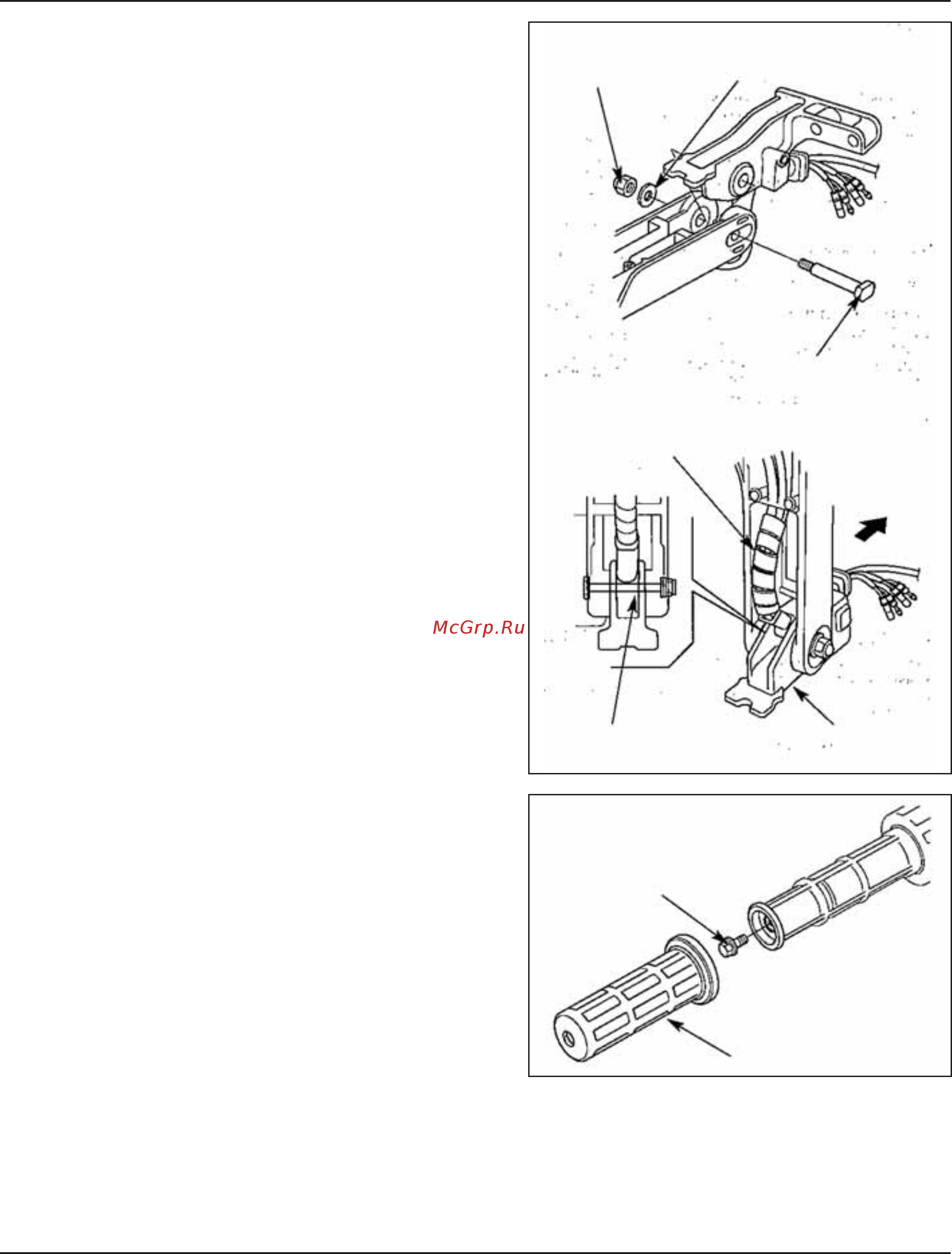

3) Вверните шарнирный болт с шайбой 8 мм и затяните
самоконтрящуюся гайку М8 установленным моментом.
МОМЕНТ ЗАТЯЖКИ:
8 Н·м (0,8 кгс·м, 6 фунт-сила·фут)
• Проложите трос газа и провода выключателя над шар-
нирным болтом, как показано на рисунке.
4) Оберните спиральную защиту вокруг троса газа и прово-
дов выключателя, как показано на рисунке.
3. РУКОЯТКА ГАЗА
a. РАЗБОРКА
1) Снимите резиновую рукоять и отверните фланцевый болт
М6 X 12 мм.
[2] ШАЙБА 8 ММ
[1]
САМОКОНТРЯЩАЯСЯ
ГАЙКА М8
[3] ШАРНИРНЫЙ БОЛТ
[4]
К ДВИГАТЕЛЮ
[6] ЛЕНТОЧНАЯ ЗАЩИТА
[3] ШАРНИРНЫЙ БОЛТ
[5] КРОНШТЕЙН
РУМПЕЛЯ
М6X12
[1] РЕЗИНОВАЯ РУКОЯТЬ
