BF15D-BF20D
10-12

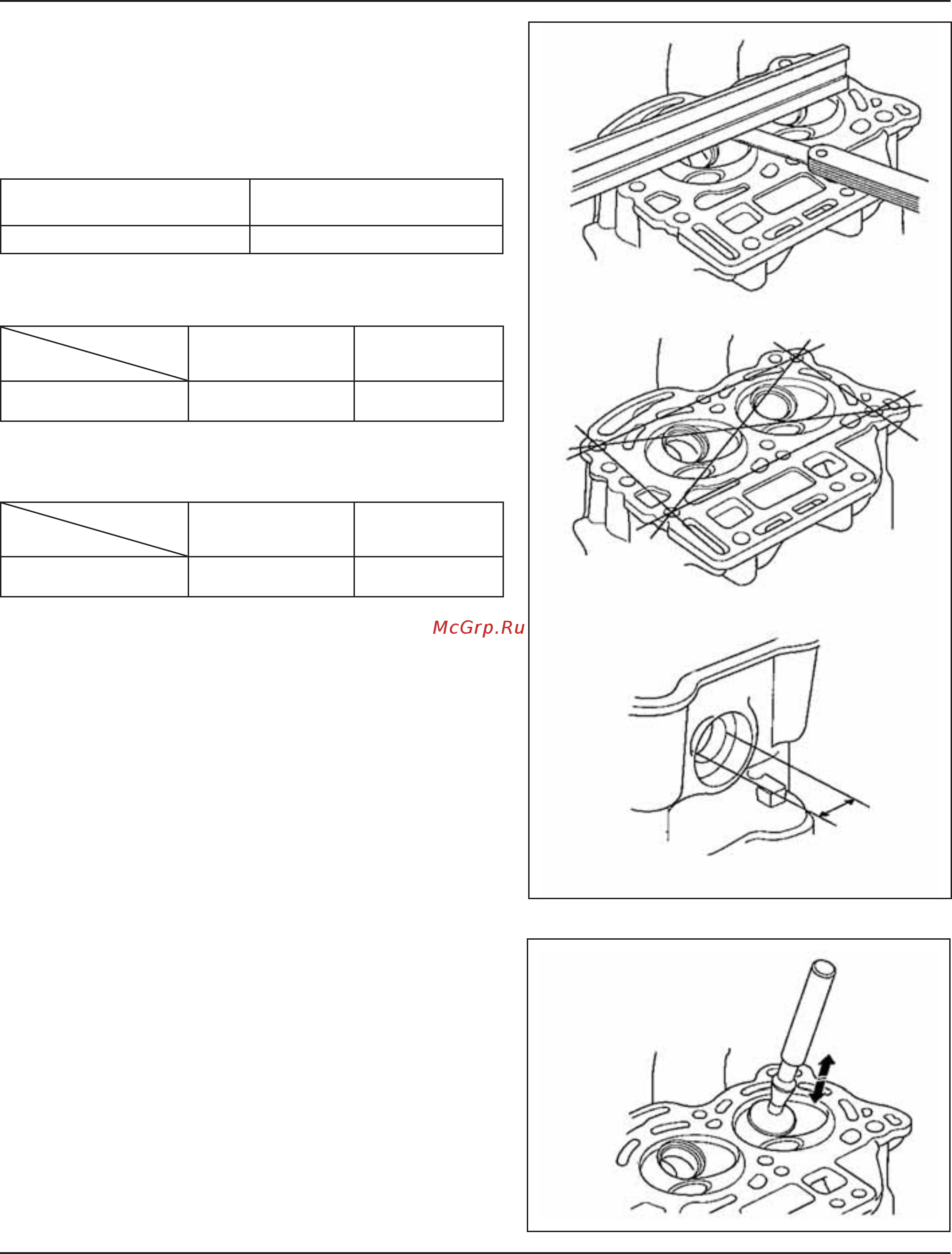

• ГОЛОВКА ЦИЛИНДРА
1) Удалите нагар с поверхности камеры сгорания.
2) Проверьте гнездо свечи и межклапанную перемычку на
предмет растрескивания.
3) Проверьте коробление головки цилиндра с помощью
поверочной линейки и щупа.
4) Измерьте и запишите диаметр постелей распредвала.
5) Вычислите зазор между шейкой и постелью распредвала.
• СЁДЛА КЛАПАНОВ
1) Тщательно очистите поверхность камеры сгорания и сед-
ла клапанов от нагара.
2) Нанесите тонкий слой берлинской лазури или стираемых
маркерных чернил на поверхность рабочей фаски седла.
3) Вставьте клапан и несколько раз резко прижмите его к
седлу. Не допускайте в это время никакого вращения
клапана на седле. Перенесенный маркировочный состав
покажет участки седла, которые не имеют круговой фор-
мы
Номинальное значение Предельно допустимое в
эксплуатации значение
0,05 мм (0,002 дюйма) 0,08 мм (0,003 дюйма)
Номинальное
значение
Предельно допусти-
мое в эксплуатации
значение
№ 1
20,000 - 20,021 мм
(0,7874 - 0,7882 дюйма)
20,05 мм
(0,785 дюйма)
Номинальное
значение
Предельно допусти-
мое в эксплуатации
значение
№ 1
0,020 - 0,062 мм
(0,0008 - 0,0024 дюйма)
0,08 мм
(0,003 дюйма)
