BF15D-BF20D
15-12

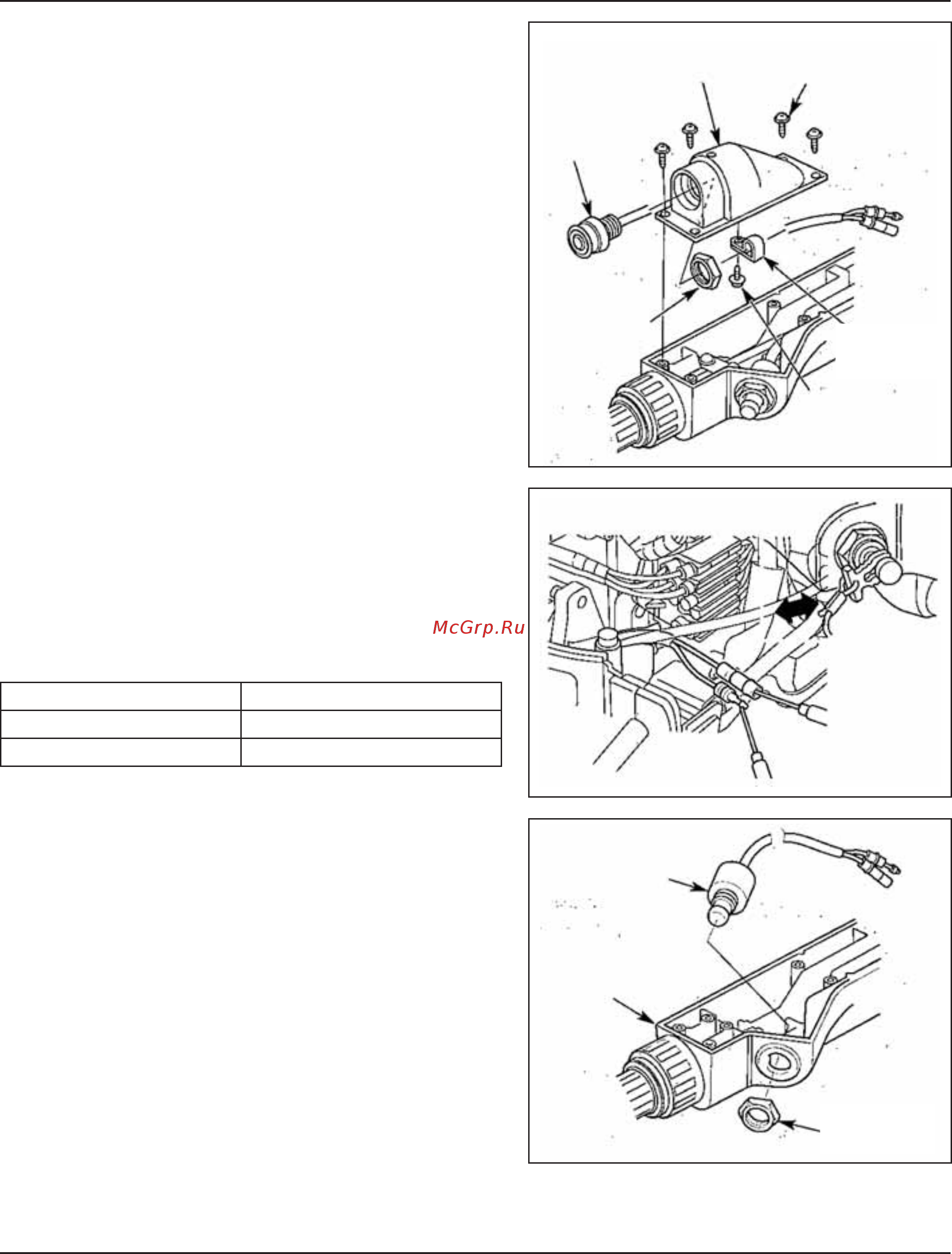

b. ЗАМЕНА
1) Отверните саморезный болт М4 X 10 мм и снимите фик-
сатор провода.
2) Отверните контргайку 16 мм и снимите выключатель
стартера с корпусом выключателя.
3) Установите новый выключатель стартера и затяните
контргайку 16 мм установленным моментом.
МОМЕНТ ЗАТЯЖКИ:
1,5 Н·м (0,15 кгс·м, 1,1 фунт-сила·фут)
4) Установите фиксатор провода и закрепите его саморез-
ным винтом 4 х 10 мм.
5. ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ ОСТАНОВКИ
ДВИГАТЕЛЯ
b. ПРОВЕРКА
• Проверку выключателя аварийной остановки двигателя
можно выполнить не снимая его с румпеля.
Проверьте цепь между контактами на предмет обрыва в соот-
ветствии с приведённой ниже таблицей.
b. ЗАМЕНА
1) Отверните контргайку 16 мм и снимите выключатель ава-
рийной остановки двигателя. При необходимости заме-
ните
2) Установите новый выключатель аварийной остановки
двигателя и затяните контргайку 16 мм установленным
моментом.
МОМЕНТ ЗАТЯЖКИ:
1,5 Н·м (0,15 кгс·м, 1,1 фунт-сила·фут)
[1]
ВЫКЛЮЧАТЕЛЬ
СТАРТЕРА
[2] КОРПУС
ВЫКЛЮЧАТЕЛЯ
СТАРТЕРА
[3]
САМОРЕЗНЫЙ ВИНТ
4
X 10 ММ (4 ШТ.)
[4]
ФИКСАТОР
ПРОВОДА
[5]
САМОРЕЗНЫЙ
ВИНТ 4
Х 10 ММ
[6]
КОНТРГАЙКА
16
ММ
[1]
ВЫКЛЮЧАТЕЛЬ
АВАРИЙНОЙ
ОСТАНОВКИ
ДВИГАТЕЛЯ
[2]
КОНТРГАЙКА
16
ММ
[3] РУМПЕЛЬ
Ч
ЕКА ВСТАВЛЕНА.ЦЕПЬ ДОЛЖНА БЫТЬ РАЗОМКНУТА.
Ч
ЕКА ВЫНУТА ЦЕПЬ ДОЛЖНА БЫТЬ ЗАМКНУТА.
Ч
ЕКА ВСТАВЛЕНА, КНОПКА НАЖАТА.ЦЕПЬ ДОЛЖНА БЫТЬ ЗАМКНУТА.
