BF15D-BF20D

9-10

1) Снимите наконечник свечи зажигания и выверните свечи

зажигания.

2) Совместите шпонку зубчатого шкива со шпоночной канав-

кой распредвала и установите ведомый зубчатый шкив на

распредвал.

3) Смажьте моторным маслом резьбу и подголовник флан-

цевого болта М6 х 20 и затяните его установленным

моментом.

МОМЕНТ ЗАТЯЖКИ:

16 Н·м (1,6 кгс·м, 12 фунт-сила·фут)

4) Проверьте, чтобы метка «



» на ведомом шкиве первого

цилиндра была совмещена с меткой «©Т» на головке

цилиндра. При необходимости доверните ведомый шкив

против часовой стрелки до совмещения меток.

5) Вставьте сегментную шпонку в паз коленчатого вала,

установите ведущий зубчатый шкив и ограничительные

диски, развернув их как показано на рисунке.

6) Смажьте маслом резьбу и фланец контргайки 30 мм и

наживите её на носок коленчатого вала.

М6 х 20

16 Н·м (1,6 кгс·м,

12 фунт-сила·фут)

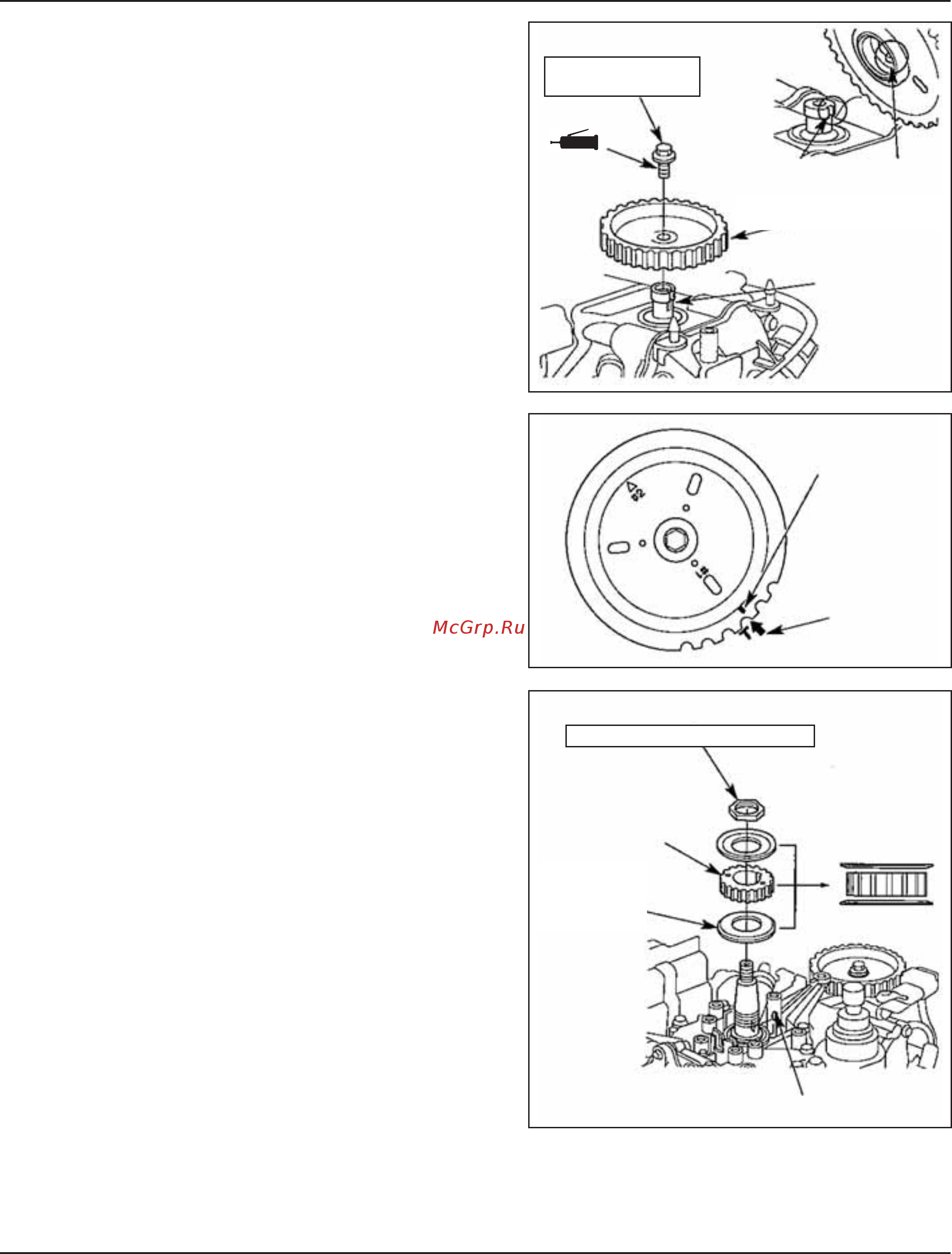

[1] ПАЗ

[2] ШПОНКА

[3] ВЕДОМЫЙ ЗУБЧАТЫЙ

ШКИВ ГРМ

[4]

РАСПРЕДВАЛ

[1] МЕТКА «



» ФАЗ

ЦИЛИНДРА № 1

[2] МЕТКА «©Т»

[3] КОНТРГАЙКА 30 мм, 69

(7,0 кгс·м, 51 фунт-сила·фут)

[2]

ВЕДУЩИЙ ЗУБЧАТЫЙ

ШКИВ ГРМ

[1]

ОГРАНИЧИ-

ТЕЛЬНЫЙ

ДИСК (2 шт.)

[4] СЕГМЕНТНАЯ ШПОНКА

смазка
