BF15D-BF20D
8-4

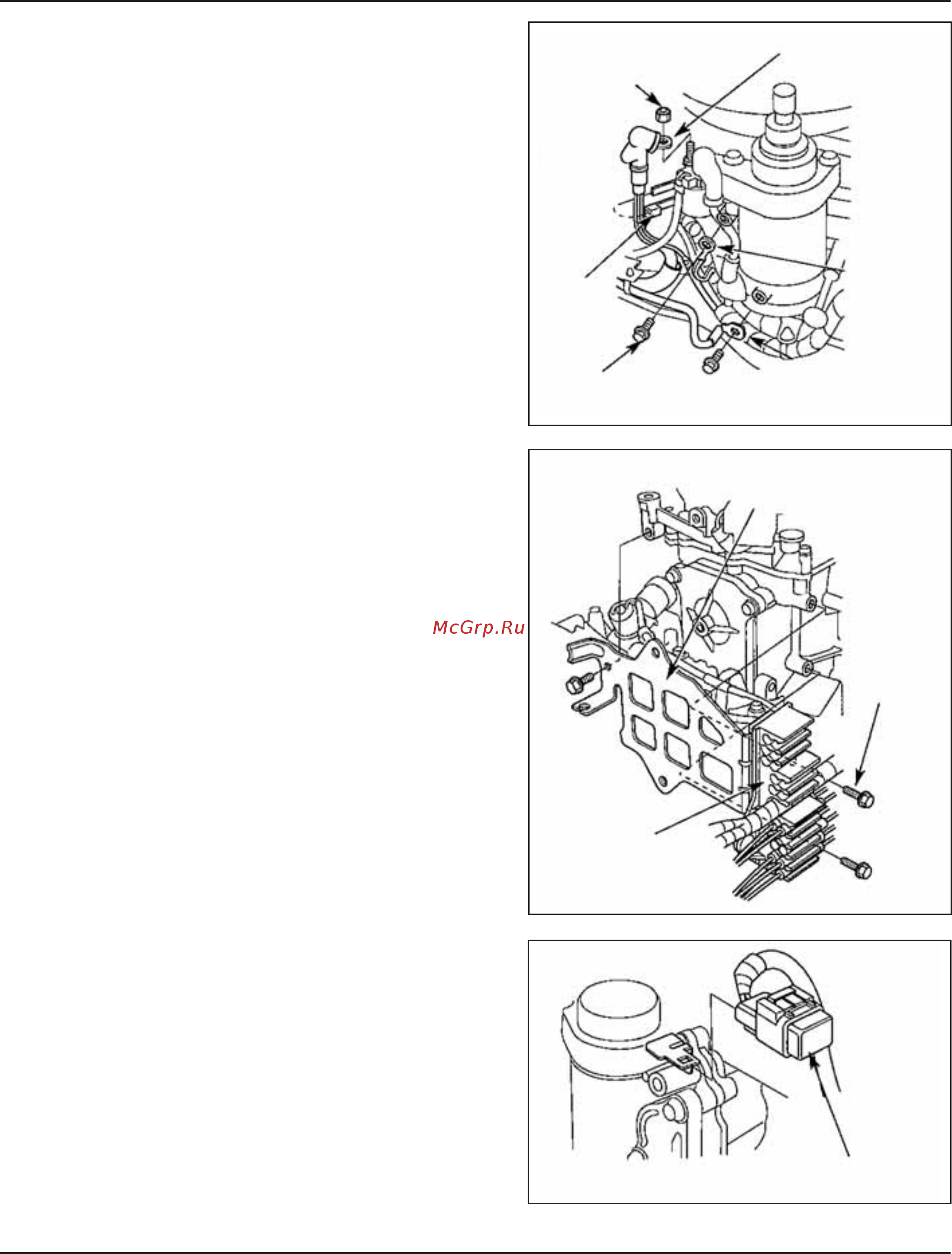

14) Отстегните хомут проводного жгута возле магнитного
пускателя стартера и отсоедините шину стартера от маг-
нитного пускателя, отвернув самоконтрящуюся гайку М6
(двигатель с электрическим стартером).
15) Отверните фланцевые болты М6 х 12, отсоедините кон-
такт «массы» аккумуляторной батареи и контакт «массы»
двигателя (двигатель с электрическим стартером).
16) Отверните три фланцевых болта М6 X 14 мм, снимите
плату контроллера системы зажигания и кронштейн А
разъёмов.
17) Снимите кронштейн коробки предохранителей
[1] ПЛАТА КОНТРОЛЛЕРА
СИСТЕМЫ ЗАЖИГАНИЯ
М6 x14
(3 шт.)
[2]
КРОНШТЕЙН А
КРЕПЛЕНИЯ
РАЗЪЁМОВ
[1] КОРОБКА
ПРЕДОХРАНИТЕЛЕЙ
[1]
САМОКОНТРЯЩАЯСЯ
ГАЙКА М6
[2] ШИНА СТАРТЕРА
[3]
КОНТАКТ
«МАССЫ»
ДВИГАТЕЛЯ
[4] КОНТАКТ «МАССЫ»
АККУМУЛЯТОРНОЙ
БАТАРЕИ
М6 x 12 (2 шт.)
[5]
ХОМУТ
