BF15D-BF20D

16-14

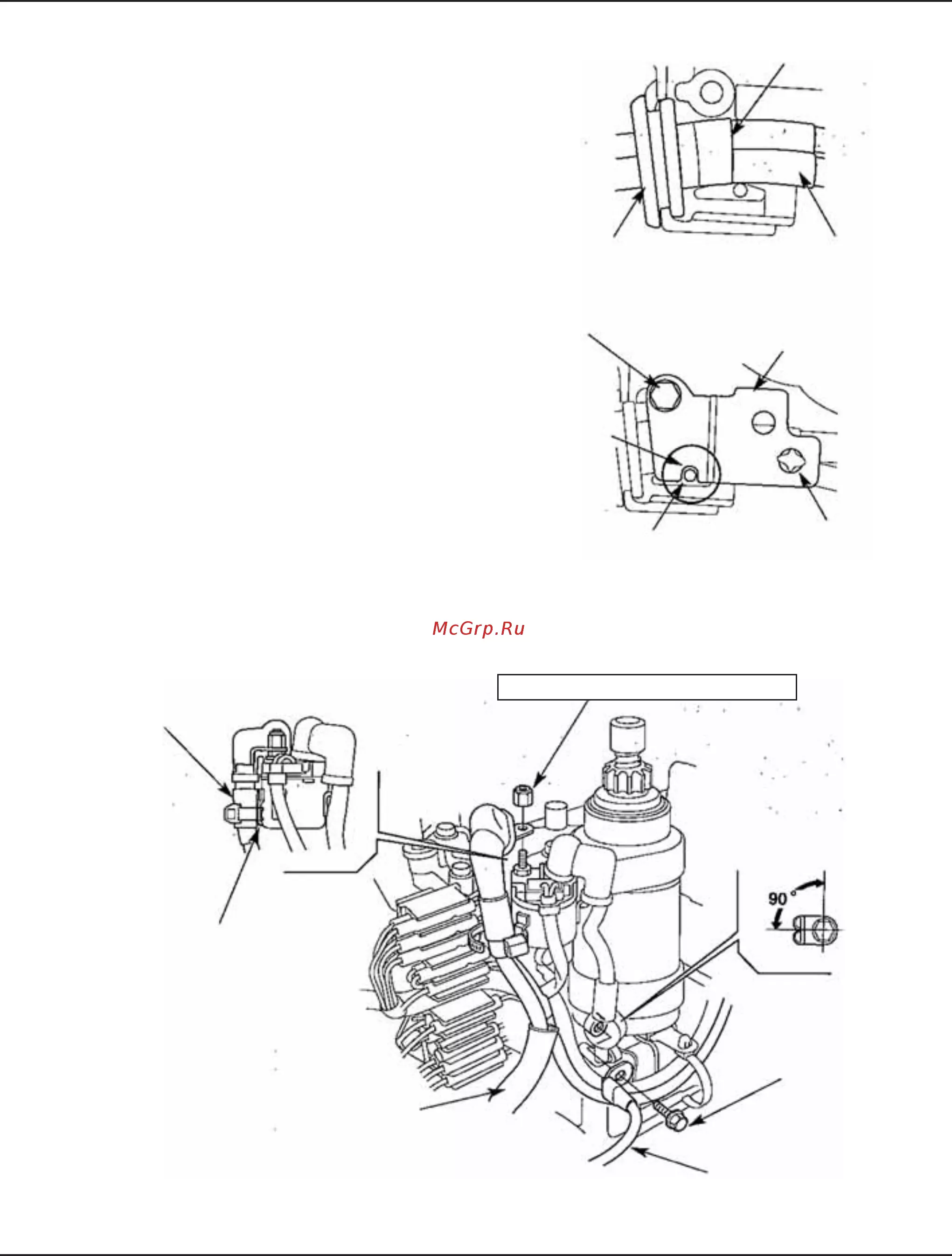

8) Отверните два фланцевых болта М6 X 14 мм и снимите

шину стартера.

9) Расстегните хомут и снимите шину стартера.

b. ПРОВЕРКА

• Перед проверкой или заменой отсоедините шину аккуму-

ляторной батареи от батареи.

• ПРЕДОХРАНИТЕЛЬ И КОРОБКА ПРЕДОХРАНИ-

ТЕЛЯ

1) Выньте предохранитель из коробки и проверьте его ис-

правность.

• Цепь между контактами предохранителя должна быть

замкнута.

2) Установите предохранитель в коробку.

3) Проверьте цепь между разъёмом белого провода и «поло-

жительным» полюсным наконечником аккумуляторной

батареи.

Цепь должна быть замкнута.

[1]

КОРОБКА

ПРЕДОХРАНИТЕЛЕЙ

[2] ПРЕДОХРАНИТЕЛЬ

[3] БЕЛЫЙ ПРОВОД

[1]

КРОНШТЕЙН

ШИНЫ СТАРТЕРА

[3]

ШИНА

СТАРТЕРА

[2] ЛЕНТОЧНЫЙ ХОМУТ С КЛИПСОЙ

М6

X14
