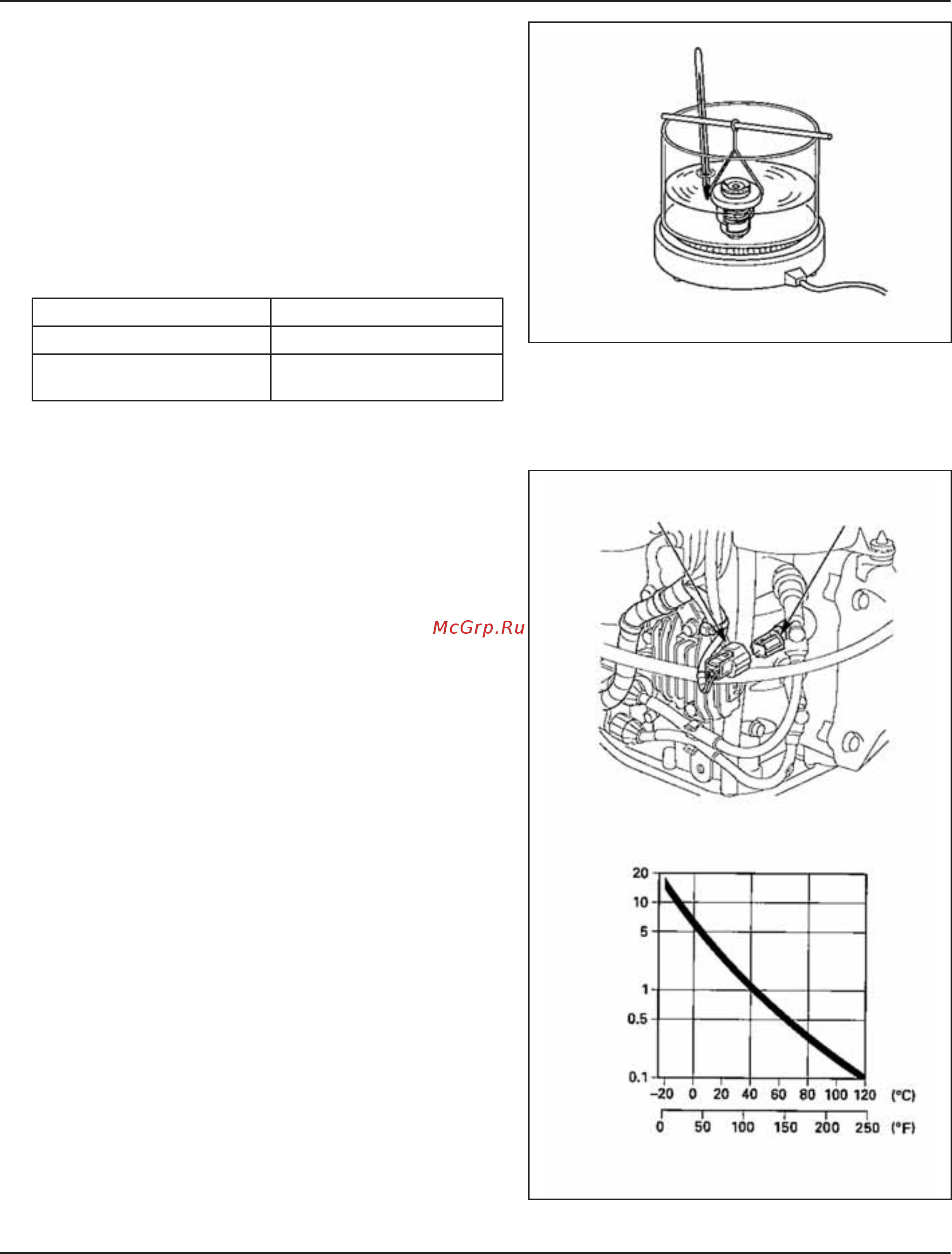

Honda BF 20 [191/306] Датчик температуры

BF15D-BF20D

11-5

b. ПРОВЕРКА

• ТЕРМОСТАТ

1) Погрузите термостат в воду, как показано на рисунке.

2) Нагревайте воду и наблюдайте за термостатом по мере

роста температуры воды.

3) Запишите температуру воды, при которой термостат

начинает открываться.

• Не позволяйте термометру и термостату касаться сте-

нок сосуда, поскольку это исказит результаты провер-

ки.

4) Измерьте высоту термостата при его полном открытии.

• ДАТЧИК ТЕМПЕРАТУРЫ

• Как видно из графика, с повышением температуры сопро-

тивление датчика уменьшается.

1) Отсоедините 2-контактный разъём (2Р) от датчика тем-

пературы и измерьте сопротивление между контактами

датчика при комнатной температуре.

Номинальное сопротивление: 1-5 кОм

2) Присоедините разъём к датчика, запустите двигатель и

измерьте напряжение между «положительным» контактом

(красно-голубой) и «отрицательны» (зелёно-чёрный).

Если напряжение на контактах отсутстсвует, то проверьте

провода и контроллер системы зажигания на предмет

обрыва

3) Запустите двигатель и дайте ему прогреться до нормаль-

ной рабочей температуры.

4) Остановите двигатель, отсоедините 2-контактный разъём

и измерьте сопротивление.

Номинальное сопротивление: 200-400 Ом

• Снятие и установка описаны на стр. 10-9 и 10-16 соот-

ветственно.

Начало открытия 60°C(144°F)

Полное открытие 70°C(158°F)

Ход клапана термостата

Не менее 3,0 мм

(0,12 дюйма)

[1] 2-КОНТАКТНЫЙ

(2Р) РАЗЪЁМ

[2] ДАТЧИК

ТЕМПЕРАТУРЫ

[3] СОПРОТИВЛЕНИЕ (кОм)

[4] ТЕМПЕРАТУРА ВОДЫ
