BF15D-BF20D
11-2

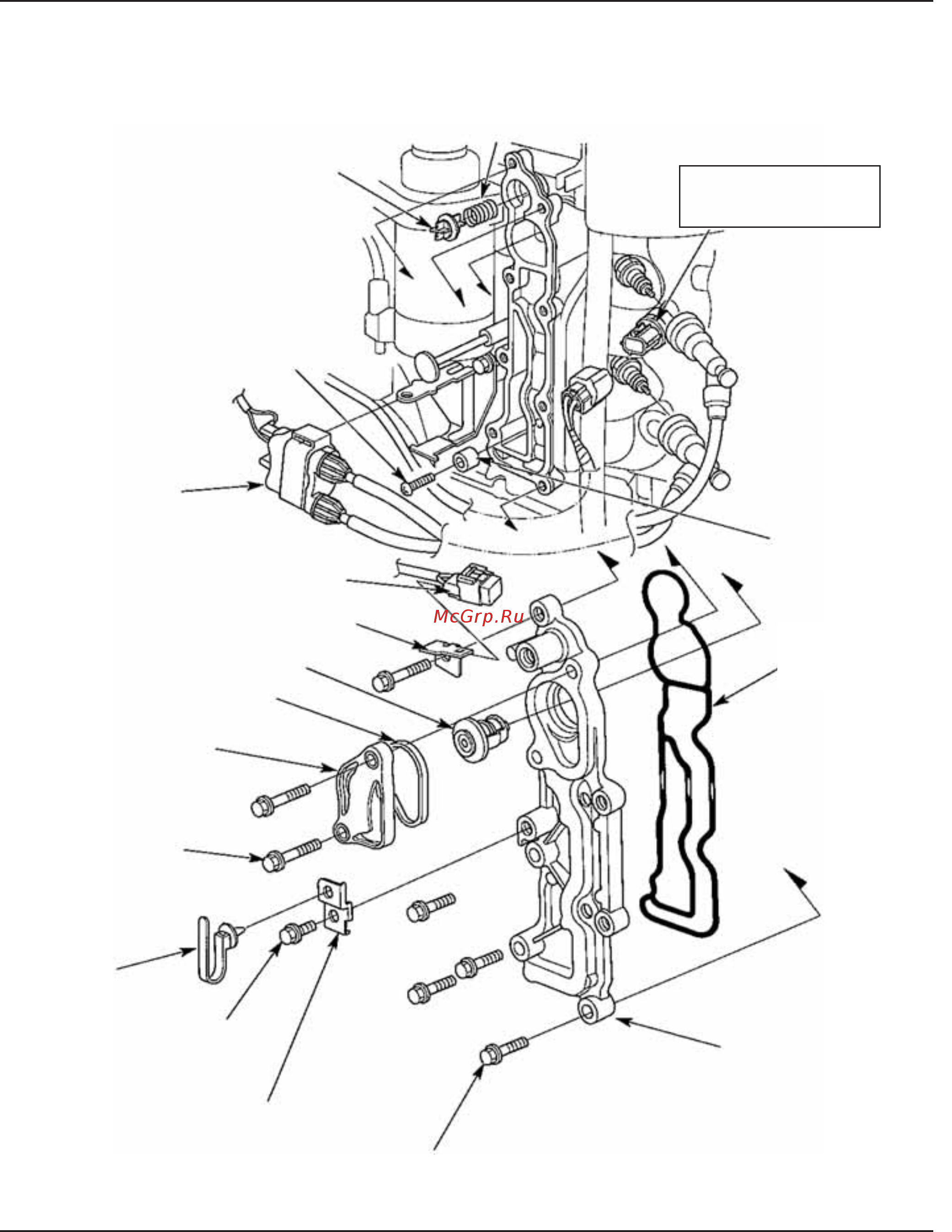

1. ТЕРМОСТАТ/РУБАШКА СИСТЕМЫ ОХЛАЖДЕНИЯ
[1] ПРОМЫВОЧНЫЙ КЛАПАН
[2] ПРУЖИНА ПРОМЫВОЧНОГО КЛАПАНА
[3]
ДАТЧИК ТЕМПЕРАТУРЫ
СНЯТИЕ: P. 10-9
УСТАНОВКА: стр. 10-18
ПРОВЕРКА: стр. 11-5
[4]
АНОД
ПРОТИВО-
КОРРОЗИОННОЙ
ЗАЩИТЫ
[5]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО КРЫШКИ
ВОДЯНОЙ РУБАШКИ
[6] КРЫШКА
ВОДЯНОЙ
РУБАШКИ
М6 x 22 (6 шт.)
[7] КРОНШТЕЙН В ХОМУТА
М6X12
[8]
ЛЕНТОЧНЫЙ
ХОМУТ С КЛИПСОЙ
М6 x 36 (2 шт.)
[9] КРЫШКА ТЕРМОСТАТА
[10] ПРОКЛАДКА КРЫШКИ
[11] ТЕРМОСТАТ
[12] КРОНШТЕЙН КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ
[13] КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
[14] КАТУШКА
ЗАЖИГАНИЯ
[15] ВИНТ М5 х 10 мм (5 шт.)
