22) Соедините топливный фильтр с топливопроводом.

23) Установите на место кожух глушителя и введите конец

шланга в углубление картера двигателя

МОМЕНТ ЗАТЯЖКИ :

10 Нм (1,0 кгс

•м)

24) Закрепите топливопровод на кронштейне кожуха глуши-

теля.

25) Устанавливайте снятые детали, производя сборку в по-

рядке, обратном разборке.

- Барабанно-шнуровой стартер (стр. 7-1) и трос

включения нейтрали при запуске (стр. 7-9).

- Трос дистанционного управления (стр. 14-2).

- Левый нижний кожух двигателя (стр. 5-2).

- Правый нижний кожух двигателя (стр.5-3)

-Верхний кожух двигателя (стр. 5-1).

26) После завершения сборки проверьте следующие детали

и, при необходимости, отрегулируйте.

- Трос управления дроссельной заслонкой (стр. 3-13).

- Трос включения нейтрали при запуске (стр. 7-1).

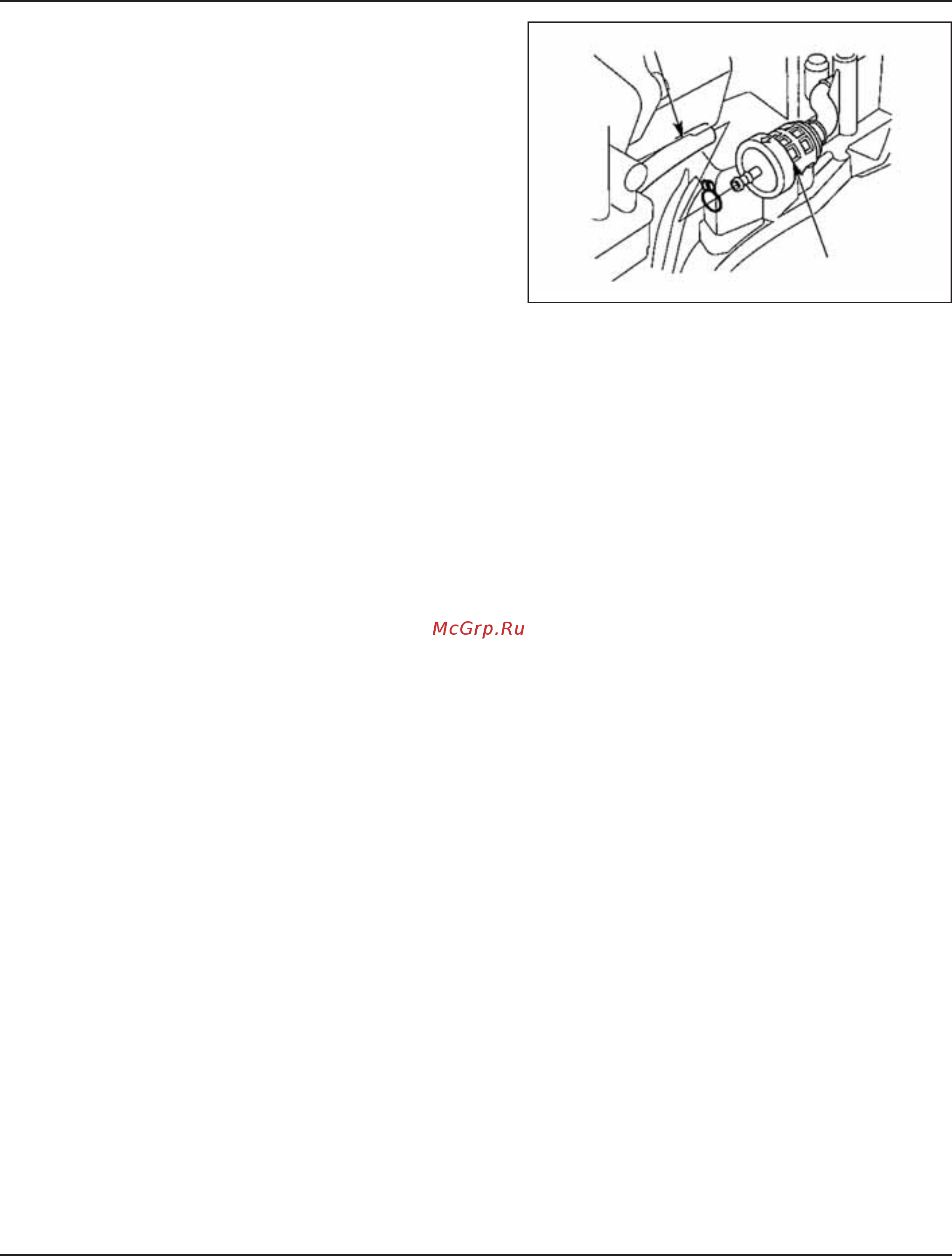

[1] ТОПЛИВОПРОВОД В

[2] ТОПЛИВНЫЙ

ФИЛЬТР
