BF15D-BF20D
11-10
b. РАЗБОРКА
1) При помощи плоскогубцев с длинными губками выньте
стопорное кольцо, выньте из поршня поршневой палец и
снимите шатун.
2) Поочерёдно разведите поршневые кольца и снимите их,
поднимая вверх точку напротив замка кольца.
• Не разводите кольца слишком сильно, чтобы не повре-
дить их.
• При снятии колец соблюдайте осторожность, чтобы не
повредить поршень.

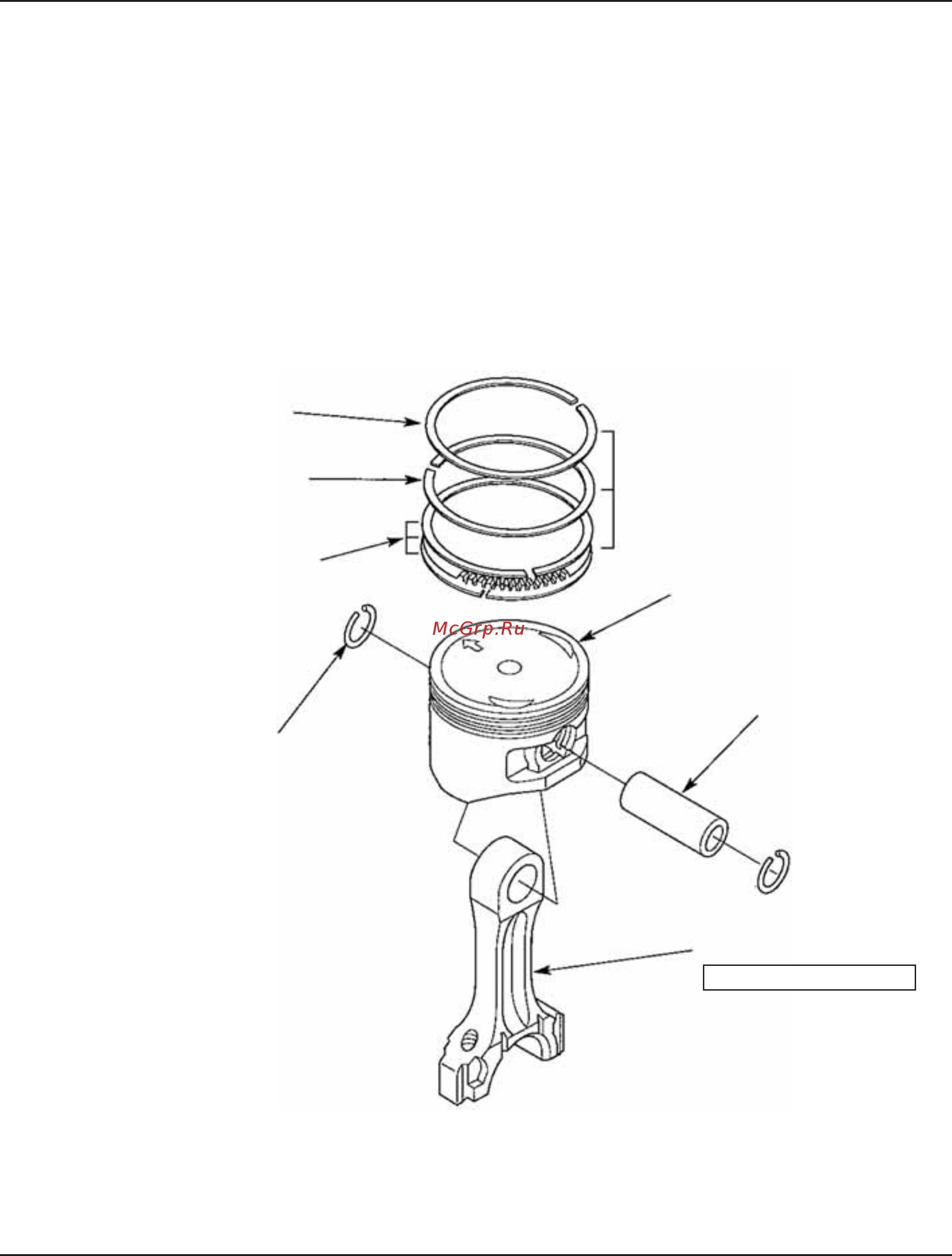

[1] ПОРШНЕВЫЕ КОЛЬЦА
[2] ПОРШЕНЬ
[3] ПОРШНЕВОЙ ПАЛЕЦ
[4] ШАТУН
ПРОВЕРКА стр. 11-12,18
[5] СТОПОРНОЕ КОЛЬЦО
ПОРШНЕВОГО ПАЛЬЦА
(2 шт.)t
[6] МАСЛОСЪЕМНОЕ
КОЛЬЦО
(составное кольцо)
[7] НИЖНЕЕ
КОМПРЕССИОННОЕ
КОЛЬЦО
[8] ВЕРХНЕЕ
КОМПРЕССИОННОЕ
КОЛЬЦО
