BF15D-BF20D

4-24

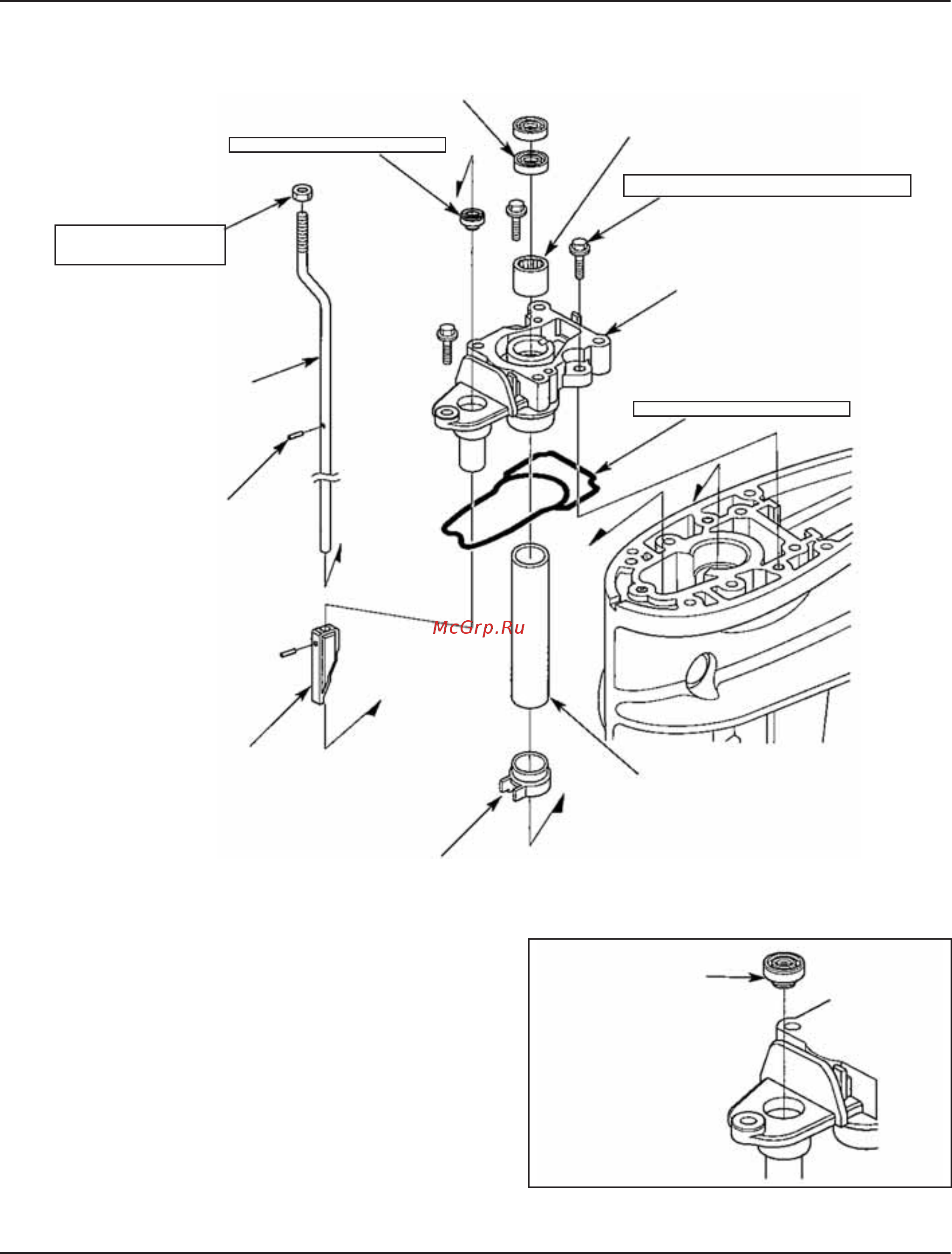

f. СБОРКА

1) Установите новый сальник 6 мм, если он снимался:

a. Удалите следы смазки и масла с привалочных поверх-

ностей сальника и корпуса водяного насоса.

b. Смажьте наружную поверхность сальника мыльной

водой и вставьте сальник.

[1] САЛЬНИК 6 мм

[2] САЛЬНИК 15x24x5 мм (2 шт.)

Не использовать повторно

[3] ИГОЛЬЧАТЫЙ ПОДШИПНИК

М6 x 20 (3 шт.)

12 Н·м (1,2 кгс·м, 9 фунт-сила·фут)

[4] КОРПУС ВОДЯНОГО НАСОСА

[5] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Не использовать повторно

[6] МАСЛЯНАЯ ТРУБКА

[7] ОБЖИМНОЕ КОЛЬЦО

[8] ТОЛКАТЕЛЬ

[9] ШТИФТ

2,5x11,8 мм (2 шт.)

[10] ШТОК В

ПЕРЕКЛЮЧАТЕЛЯ

[11] КОНТРГАЙКА

МОМЕНТ ЗАТЯЖКИ:

стр. 4-11
