Honda BF 20 — инструкция по установке компонентов стартера и проводки [280/306]

Превью страниц Страница 280 / 306

BF15D-BF20D

16-12

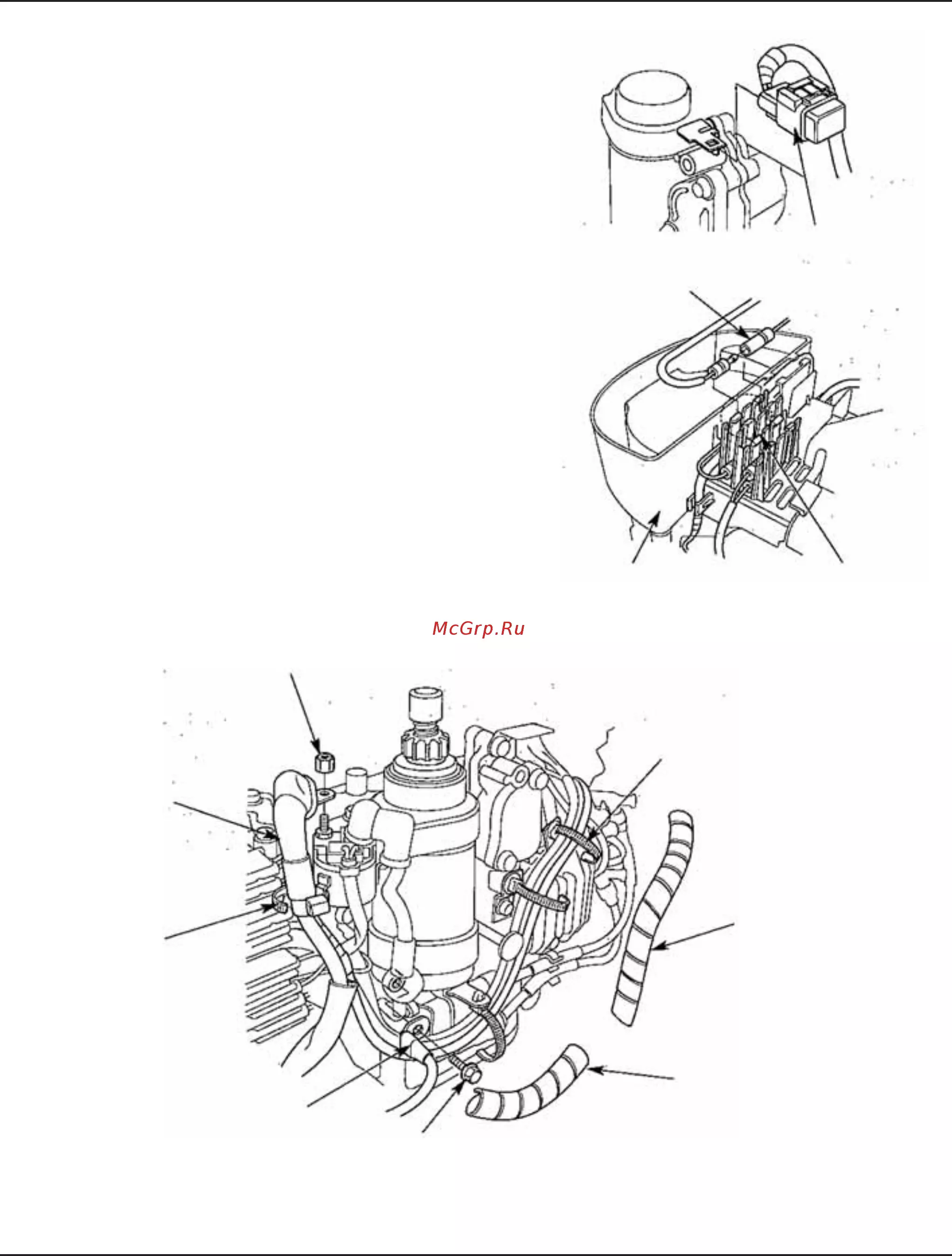

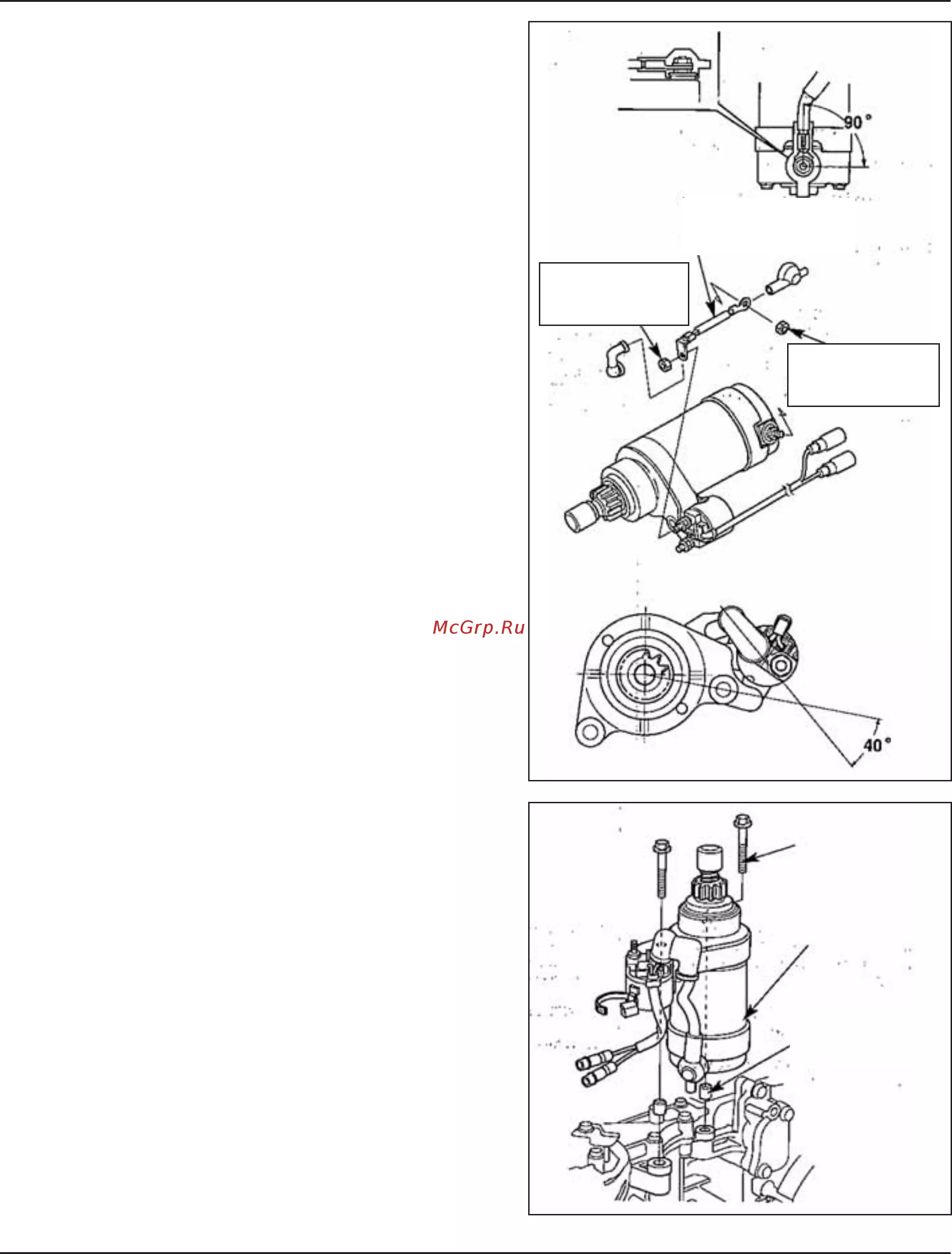

[1] САМОКОНТРЯЩАЯСЯ ГАЙКА М6

5,5 Н·М (0,55 КГС·М, 4,0 ФУНТ-СИЛА·ФУТ)

[2] ШИНА СТАРТЕРА

[5]

ПРОВОД

МАГНИТНОГО

ПУСКАТЕЛЯ

СТАРТЕРА

[4] КРОНШТЕЙН А КРЕПЛЕНИЯ РАЗЪЁМОВ

[3] ХОМУТ

ЗАКРЕПИТЕ ХОМУТОМ НА МАГНИТНОМ ПУСКАТЕЛЕ

ШИНУ АККУМУЛЯТОРНОЙ БАТАРЕИ, И ПРОВОДНОЙ

ЖГУТ ПУЛЬТА УПРАВЛЕНИЯ (ТОЛЬКО ДЛЯ ДВИГАТЕЛЕЙ С

ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ).

[3]-1

ОДЕЛЬ С РУМПЕЛЬНЫМ

УПРАВЛЕНИЕМ:

[3]-2

ДИСТАНЦИОННЫМ

УПРАВЛЕНИЕМ

[3]-3

ПРОВОДНОЙ

ЖГУТ ПУЛЬТА

УПРАВЛЕНИЯ

[3]-4 ШИНА

СТАРТЕРА

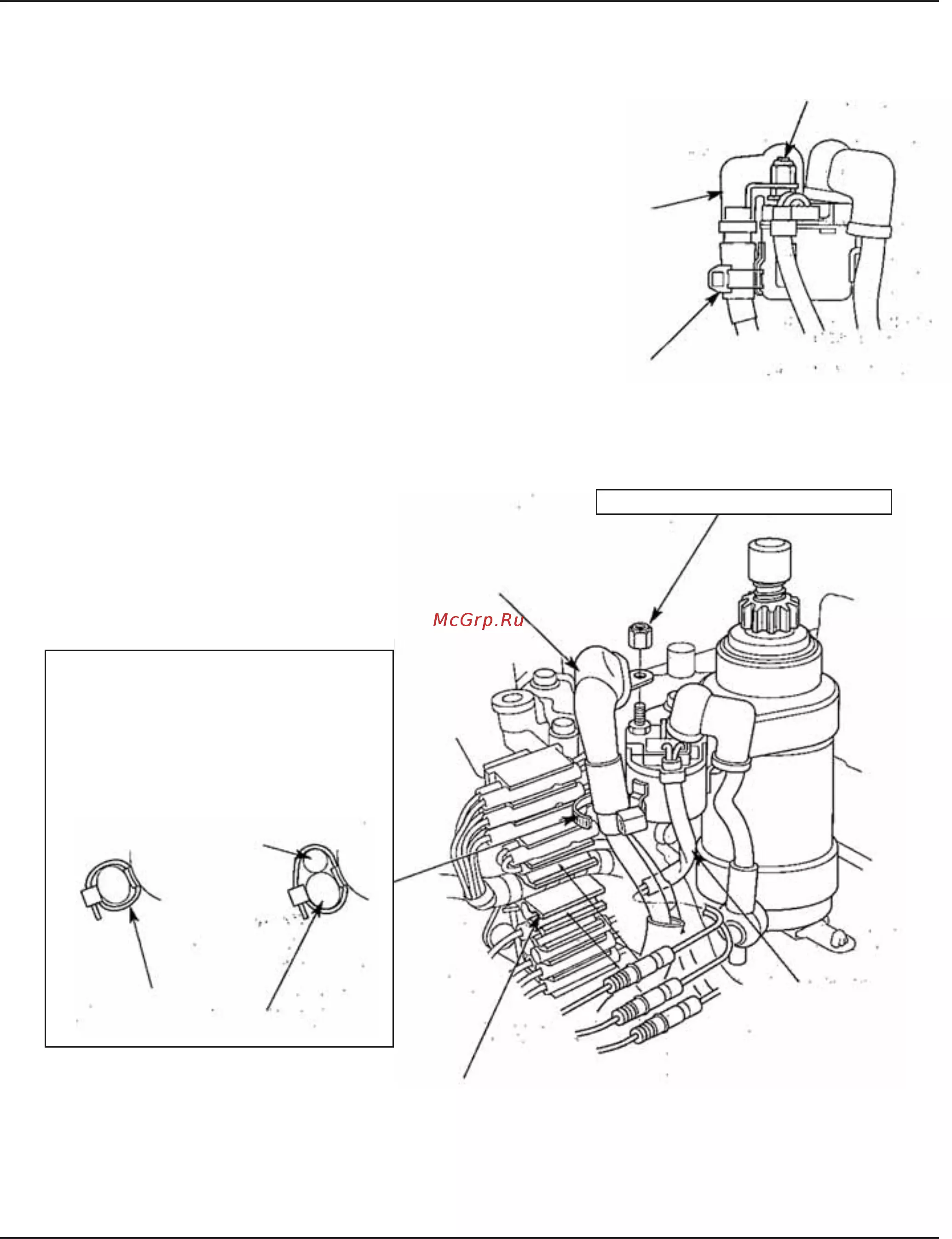

3) Проложите провод магнитного пускателя, соедините

разъёмы и закрепите их на кронштейне А разъёмов.

• Расположение разъёмов см. на стр. 3-31 (двигатель с

румпельным управлением) или 3-33 (дистанционное

управление).

4) Присоедините шину стартера к магнитному пускателю,

разверните контакт так, чтобы шина могла быть закрепле-

на хомутом, как показано на рисунке.

5) Затяните самоконтрящуюся гайку установленным момен-

том.

МОМЕНТ ЗАТЯЖКИ:

5,5 Н·м (0,55 кгс·м, 4,0 фунт-сила·фут)

6) Закрепите хомутом на магнитном пускателе шину акку-

муляторной батареи, провод зарядки и проводной жгут

пульта управления (только для двигателей с дистанцион-

ным управлением).

7) Установите снятые ранее компоненты, действуя в обрат-

ном порядке.

- маховик (P. 9-11).

- барабанно-шнуровой стартер (стр. 7-9).

- левый нижний кожух двигателя (стр. 5-3).

- верхний кожух двигателя (стр. 5-1).

[1] САМОКОНТРЯЩАЯСЯ ГАЙКА М6

[2]

ШИНА

СТАРТЕРА

[3] ХОМУТ
