Deutsch
19
2. Schalterbetätigung
䡬
Wenn der Auslöser gedrückt wird, dreht sich das Werkzeug. Wenn der
Auslöser losgelassen wird, wird das Werkzeug angehalten.
䡬
Die Drehgeschwindigkeit des Bohrers kann durch Verändern des
Durchziehbetrags des Auslösers geregelt werden. Die Geschwindigkeit ist
niedrig, wenn der Auslöser nur gering gedrückt wird und nimmt zu, wenn er
stärker gedrückt wird.
3. Drehzahl ändern
Siehe Abb. 7, Wenn der Rotationsumschalthebel nach unten gestellt wird,
wechselt das Gerät in den Leistungsmodus (P). Wird der Schalter nach oben
geschoben, wechselt das Gerät in den Schonmodus (S).
Bitte nutzen Sie den Schonmodus (S), wenn Sie mit etwas weniger
maximalem Drehmoment arbeiten möchten.
ACHTUNG
Beim Arbeiten im Schonmodus (S) vermeiden Sie längeres Eindrehen von
Schrauben, da sich das Gerät in diesem Fall schneller überhitzen kann.
4. Anziehen und Lösen von Schrauben
Das der Schraube entsprechende Schraubstück aufsetzen, das Schraubstück
in den Schlitzen der Schraube abgleichen, und anziehen.
Den Schlagschrauber nur soweit drücken, dass das Schraubstück gut in den
Schlitzen des Schraubenkopfes sitzt.
ACHTUNG:
Ein zu langes Anziehen mit dem Schlagschrauber zieht die Schraube zu
stark an; die Schraube kann so schnell brechen.
Sollte versucht werden, mit dem Schlagschrauber eine Schraube anzuziehen,
wenn sich der Schlagschrauber in einem Winkel zur Schraube befindet,
kann die Presskraft des Schlagschraubers nicht voll zur Geltung kommen;
außerdem kann der Schraubenkopf beschädigt werden.
Anziehen, wenn sich der Schlagschrauber mit der Schraube auf einer Linie
befindet.
5. Zahl der möglichen Schrauben Fest-spannungen
Für die mit einer Aufladung möglichen Schrauben Festspannungen siehe
die Tabelle unten.
Diese Werte können der Umgebungstemperatur und den
Batterieeigenschaften entsprechend leicht schwanken.
6. Verwendung des Hakens
Der Haken dient während des Arbeitens zum Anhängen des Werkzeugs an
einen Gürtel.
VORSICHT:
䡬
Beim Aufhängen am Haken sicherstellen, dass das Werkzeug sicher den
Gürtel fasst und nicht fallen kann.
Bei Fall des Werkzeugs besteht Unfallgefahr.
䡬
Beim Tragen am Gürtel darf das Werkzeug nicht mit einem Bohrer usw.
bestückt sein. Befindet sich ein scharfer Bohrer o.Ä. im Futter, während das
Werkzeug am Gürtel getragen wird, besteht Verletzungsgefahr!
䡬
Den Haken ordnungsgemäß anbringen. Falls der Haken nicht korrekt befestigt
ist, besteht Verletzungsgefahr beim Einsatz.
(1) Abnehmen des Hakens
Die Halteschrauben des Hakens mit einem Kreuzschraubendreher entfernen.
(Abb. 8)
(2) Anbringen des Hakens und Festziehen der Schrauben Den Haken fest in
die Nut am Werkzeug einpassen und die Halteschrauben des Werkzeugs
ordnungsgemäß festziehen. (Abb. 9)
7. Hinweise zur Ladezustand-Kontrollleuchte
Zum Kontrollieren des Akkuladezustands den Ladezustand-
Anzeigeschalter drücken, wodurch die Ladezustand-Kontrollleuchte
aufleuchtet. (Abb. 10)
Beim Loslassen des Ladezustand-Anzeigeschalters erlischt die
Ladezustand-Kontrollleuchte. Tabelle 4 zeigt das Leuchtverhalten der
Ladezustand-Kontrollleuchte und den entsprechenden Ladezustand.
Das Ansprechen der Ladezustand-Kontrollleuchte kann aufgrund von
Umgebungstemperatur und individuellen Eigenschaften des Akkus von der
obigen Tabelle etwas abweichen. Daher die Angabe nur zum Bezug
verwenden.
HINWEIS:
䡬
Die Schalterkonsole vor Stoß und Fall schützen.
Anderenfalls drohen Störungen.
䡬
Zum Schonen der Akkuladung leuchtet die Ladezustand-Kontrollleuchte
nur, während der Ladezustand-Anzeigeschalter gedrückt wird.
8. Verwendung der LED
Durch Drücken des Lichtschalters auf der Schalterkonsole leuchtet die LED
auf bzw. erlischt. (Abb. 11)
Die LED möglichst oft ausschalten, um die Akkuladung zu schonen.
VORSICHT:
䡬
Niemals direkt in die LED blicken!
Wird das Auge kontinuierlich den LED-Strahlen ausgesetzt, kann es zu
Augenverletzungen kommen.
HINWEIS:
䡬
Zum Schonen der Akkuladung schaltet sich die LED nach etwa 15 Minuten
automatisch aus, falls man vergisst sie auszuschalten.
VORSICHTSMASSREGELN ZUR VERWENDUNG
1. Lassen Sie das Gerät nach fortlaufender Verwendung ruhen
(1) Das Elektrowerkzeug ist für den Schutz des Motors mit einem
Thermoschutzschalter ausgestattet. (WH18DSL)
Durch ständiges Anziehen von Schrauben kann die Temperatur des Gerätes
ansteigen und den Thermoschutzschalter auslösen, wodurch der Betrieb
automatisch gestoppt wird.
Sollte das geschehen, lassen Sie das Werkzeug erst abkühlen, bevor Sie es
wieder in Betrieb nehmen.
(2) Wenn fortlaufend Schrauben angezogen worden sind, so lassen Sie das
Gerät beim Batteriewechsel etwa 15 Minuten ruhen. Wenn das Gerät direkt
nach dem Batteriewechsel wieder verwendet wird, werden der Motor, der
Schalter und andere Teile heiß und es kann zu Brandschäden kommen.
HINWEIS:
Berühren Sie den Schutz nicht, da er bei kontinuierlichem Betrieb ziemlich
heiß wird.
2. Vorsichtsmaßregeln für den Geschwindigkeits- regler
Dieser Schalter hat eine eingebaute elektronische Schaltung, die die
Drehgeschwindigkeit stufenlos variiert. Entsprechend können Teile der
elektronischen Schaltung überhitzt und beschädigt werden, wenn der Drücker
nuc leicht gezogen wird (niedrige Drehzahl) und der Motor gestoppt ist,
während kontinuierlich Schrauben eingedreht werden.
3. Anzugsdrehmoment
Beziehen Sie sich für das Anzugsdrehmoment für Schrauben (entsprechend
der Größe) auf die Abb. 16, 17 und 18. Dieses Beispiel als allgemeine
Referenz verwenden, da das Anzugsdrehmoment je nach
Arbeitsbedingungen unterschiedlich sein kann.
Verwendete Schraube
Batterie
BSL1430 BSL1415 BSL1830
Holzschraube ø4 × 50
Etwa. 900 Etwa. 450 Etwa. 1400
(Weiches Holz)
Machine schraube M8 × 16 Etwa. 1990 Etwa. 995 Etwa. 3150

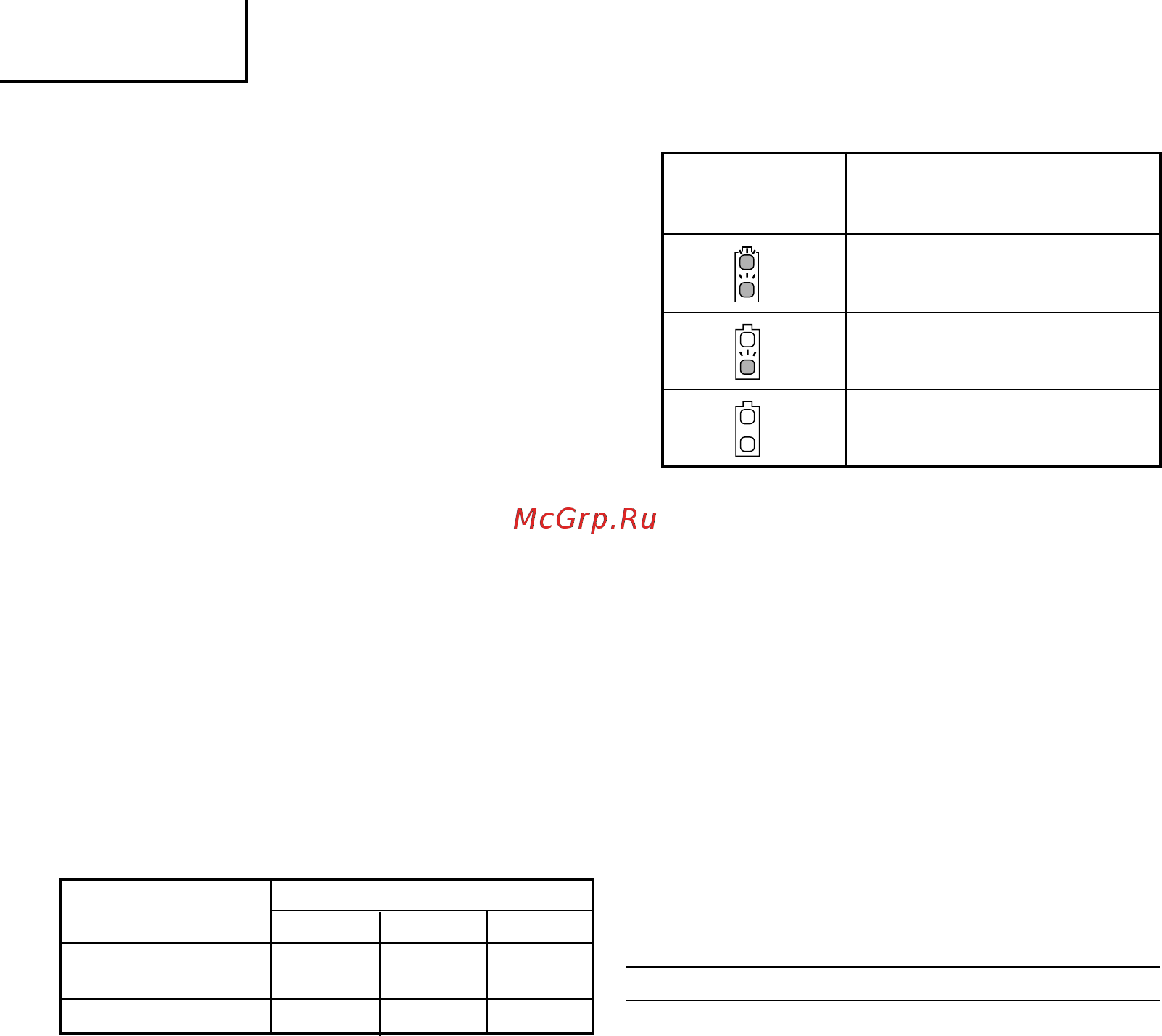

Leuchtverhalten
der Ladezustan
d-Kontrollleuchte
Akkuladezustand
Die Akkuladung ist ausreichend.
Die Akkuladung ist etwa auf die Hälfte
abgesunken.
Die Akkuladung ist beinahe erschöpft.
Den Akku so schnell wie
möglich aufladen.
Tabelle 4
02Ger_WH14DSL_EE 08/11/20, 19:1919
