Deutsch
20
HINWEIS:
䡬
Wenn eine lange Schlagzeit verwendet wird, werden die Schrauben fest
angezogen. Dadurch kann Brechen der Schraube oder Beschädigung der
Drehspitze verursacht werden.
䡬
Wenn das Gerät beim Anziehen der Schrauben schräg angesetzt wird, kann
der Schraubenkopf beschädigt werden, oder das angegebene Drehmoment
nicht auf die Schraube übertragen werden. Das Gerät immer mit der Schraube
in gerader Linie ausrichten.
4. Eine der Schraube angemessene Anzugszeit wählen
Das richtige Drehmoment für die jeweilige Schraube ist je nach Material
und Größe der Schraube unterschiedlich. Besonders bei langer Anzugszeit
bei Schrauben kleineren Typs als M8 besteht die Gefahr, daß die Schrauben
brechen; darum immer vor der Arbeit sicherstellen, daß Anzugszeit und
Anzugsdrehmoment richtig gewählt sind.
5. Arbeiten mit einem geeigneten Anzugsdrehmoment
Das oprimale Anzugsdrehmoment für Muttern und Schrauben ist abhängig
von dem Material und der Größe der Muttern und Schrauben. Ein sehr
großes Anzugsdrehmoment kann kleine Schraube verzerren oder brechen.
Das Anzugsdrehmoment steigt proportional zur Betriebszeit an. Für das
Anziehen von Schrauben ist auf korrekte Einstellung der Einstellscheibe
und Betriebsdauer zu achten.
6. Halten des Werdzeugs
Den Schlagschrauber fest mit beiden Händen halten. Den Schrauber in
einer Linie mit der Schraube halten.
Es ist nicht erforderlich, den Schrauber sehr stark zu drucken. Den Schrauber
nur mit dem Druck halten, der notwendig ist, um der Schlagkraft
entgegenzuwirken.
7. Überprüfung des Anzugsdrehmoments
Die folgenden Faktoren tragen au einer Reduzierung des
Anzugsdrehmoments bei. Daher zur Festellung des erforderlichen
Drehmoments vor der eigentlichen Arbeit einige Schrauben mit einem
Hand-Drehmomentschlüssel anzienen. Bei Faktoren, die das
Anzugslrehmoment beeinflussen, wie unten angegeben vorgehen.
(1) Spannung
Wenn die Entladungsmarke erreicht ist, nimmt die Spannung ab und die
Spanndrehkraft sinkt.
(2) Betriebszeit
Das Anzugsdrehmoment nimmt mit der Betriebszeit zu. Aber das
Anzugsdrehmoment übersteigt einen bestimmten Wert nicht, auch wenn
das Werkzeug eine lange Zeit angewendet wird. (Siehe Abb. 16, 17 und 18)
(3) Schraubendurchmesser
Das Anzugdrehmoment unterscheidet sich entsprechend dem
Schraubendurchmesser wie in Abb. 16, 17 und 18 gezeigt. Im allgemeinen
erfordert ein größerer Schrauben-durchmesser ein größeres Anzugsdrehmoment.
(4) Anzugsbedingungen
Das Anzugsdrehmoment ist abhängig von dem Drehmomentverhältnis, der
Klasse und der Länge der Schrauben, auch bei Schrauben mit Gewinde der
gleichen Größe. Das Anzugsdrehmoment ist außerdem abhängig von der
Metalloberfläche, durch die Schrauben angezogen werden. Wenn sich
Bolzen und Mutter gleichzeitig drehen, liegt die Drehkraft äußerst niedrig.
kgf·cm N·m
150
100
50
0
1500
1000
500
0
kgf·cm N·m
150
100
50
0
1500
1000
500
0
0123
0123
0
0

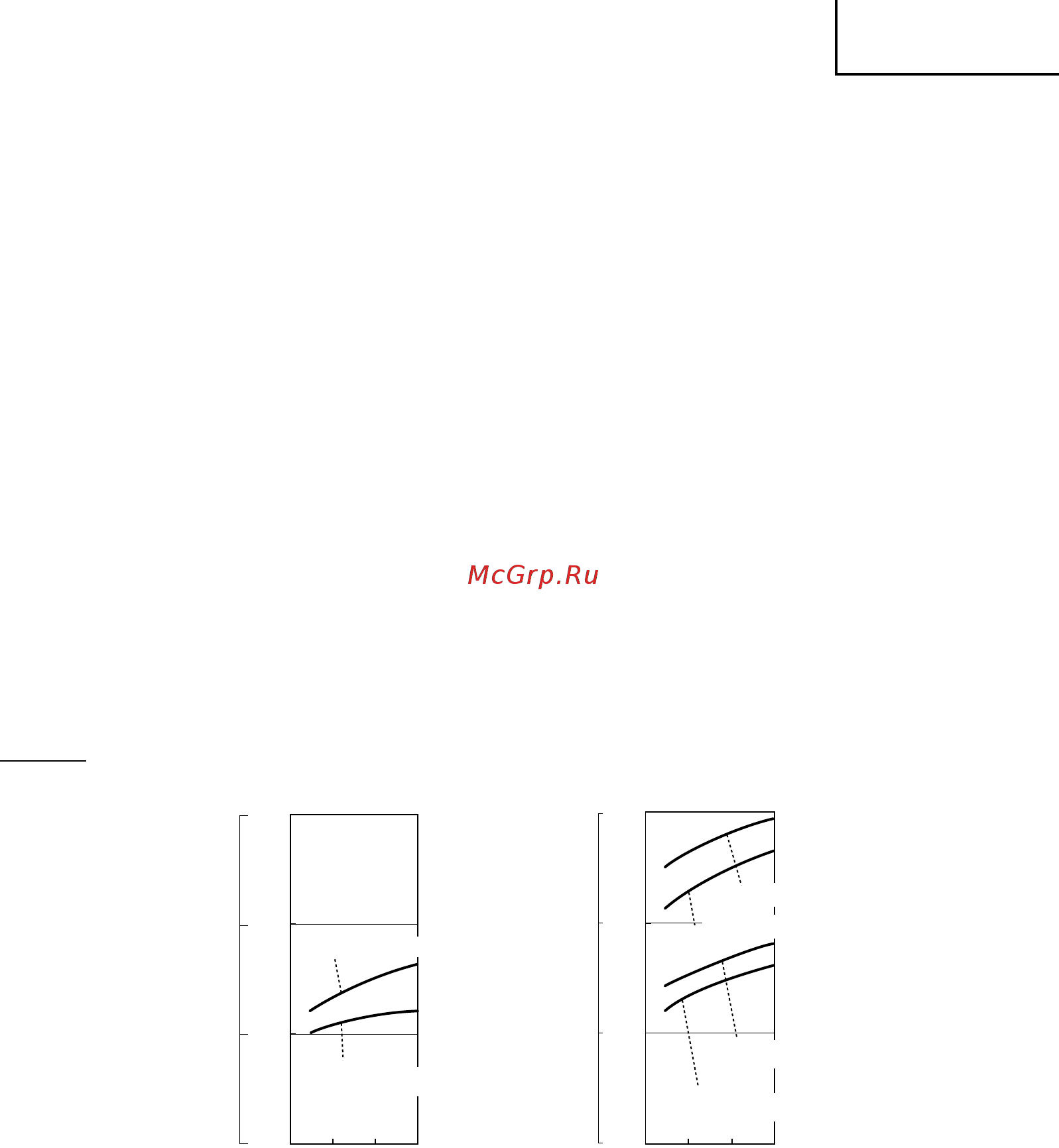

Abb. 16
Für WH14DSL
Spanndrehkraft
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)
Hochzugfester Bolzen (M12)
Spanndrehkraft
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)
Üblicher Bolzen (M12)
Hochzugfester Bolzen (M14)
Üblicher Bolzen (M14)
Hochzugfester Bolzen (M12)
Üblicher Bolzen (M12)
Speichermodus
Leistungsmodus
(Batterie: BSL1430)
02Ger_WH14DSL_EE 08/11/20, 19:1920
