44
LASEROVÝ PAPRSEK, LASEROVÉ ZÁŘENÍ
NEDÍVEJTE SE DO LASEROVÉHO PAPRSKU
LASEROVÉ ZAŘÍZENÍ 2. TŘÍDY
Vlnová délka: 650 nm; Výkon: < 1 mW
EN 60825-1:2014
POZOR! V případě nastavení, která se liší od nastavení uvedených
v tomto návodu, hrozí nebezpečí způsobené laserovým zářením!
POZOR! Zařízení slouží k práci v uzavřených prostorách.
I přes použití konstrukce z podstaty věci bezpečné, používání
zajišťujících prostředků a dodatečných ochranných prostředků
vždy existuje reziduální riziko poranění během práce.

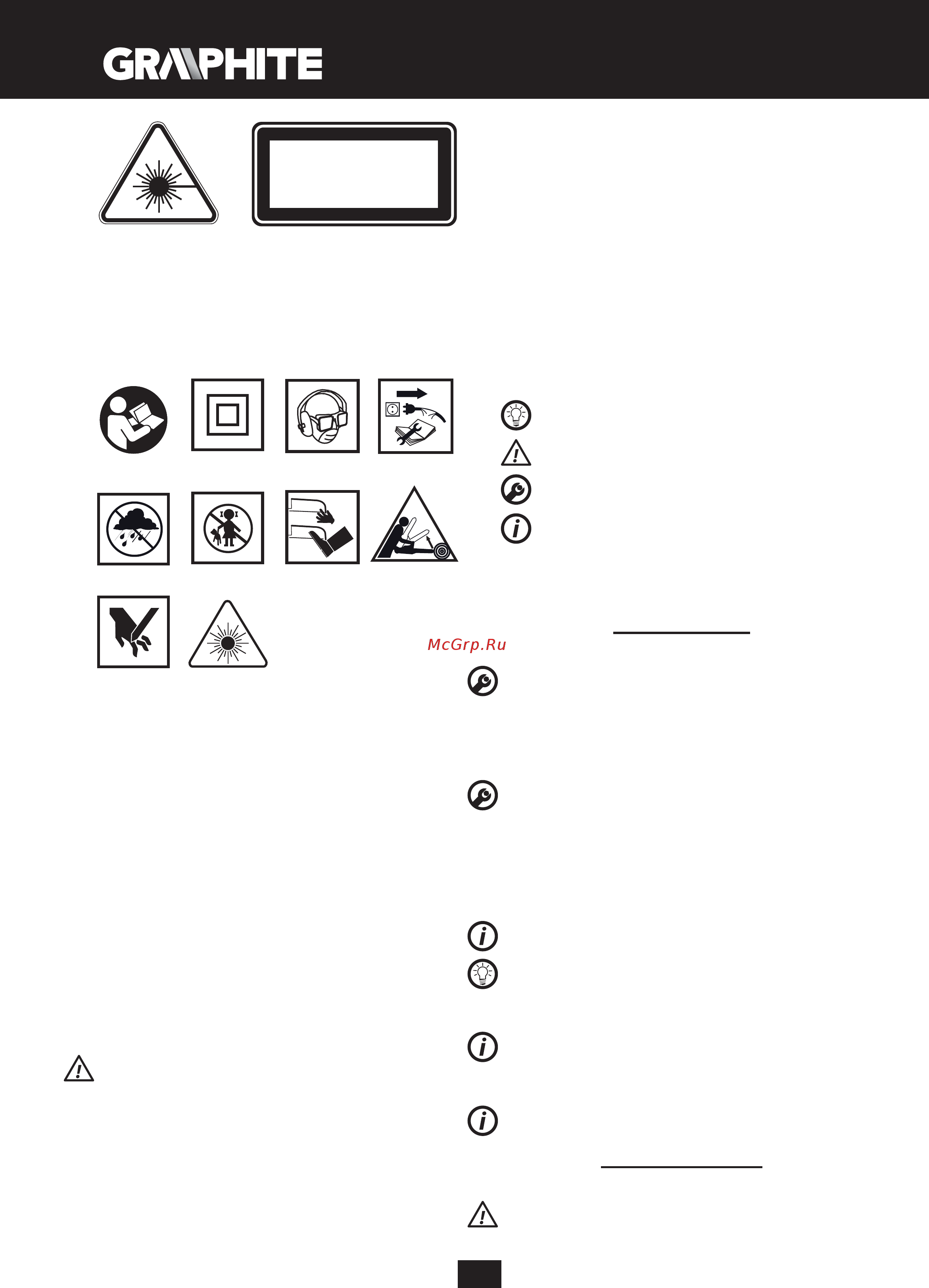

Vysvětlivky k použitým piktogramům:
1
5
2
6
34
78
910
1. Přečtěte si tento návod k obsluze a dodržujte v něm uvedená
upozornění a bezpečnostní pokyny.
2. Zařízení třídy ochrany II.
3. Používejte osobní ochranné prostředky (uzavřené ochranné
brýle, chrániče sluchu, protiprachovou masku).
4. Před zahájením údržby či oprav odpojte napájecí kabel.
5. Chraňte před deštěm.
6. Zabraňte přístupu dětí k zařízení.
7. Zabraňte kontaktu končetin s řezacími prvky!
8. Nebezpečí v důsledku zpětného rázu.
9. Pozor, nebezpečí zranění dlaní, useknutí prstů.
10. Pozor: Laserové záření.
KONSTRUKCE A POUŽITÍ
Kotoučová pila je ručním elektrickým nářadím s II. třídou ochrany.
Je poháněna jednofázovým komutátorovým motorem. Elektrické
nářadí tohoto typu má široké využití při řezání dřeva a materiálů na
bázi dřeva. Nesmí se používat k řezání palivového dříví. Použití pily
k jiným než uvedeným účelům je chápáno jako použití v rozporu s
určením. Používejte pilu pouze s vhodnými pilovými kotouči se zuby
s destičkami ze slinutého karbidu. Kotoučová pila byla navržena pro
lehčí práce v servisních dílnách a pro provádění veškerých kutilských
prací.
Elektrické zařízení je nutné používat v souladu s jeho určením.
POPIS STRAN S VYOBRAZENÍMI
Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným
na vyobrazeních v tomto návodu.
1. Hrdlo pro odvádění prachu
2. Horní kryt
3. Kontrolka pro signalizaci připojení napájení
4. Páčka dolního krytu
5. Otočný knoflík pro blokování nastavení patky
6. Otočný knoflík pro blokování rovnoběžného pravítka
7. Indikátor čáry řezu pro 45°
8. Indikátor čáry řezu pro 0°
9. Patka
10. Pilový kotouč
11. Přírubová podložka
12. Upevňovací šroub pilového kotouče
13. Dolní kryt
14. Přední rukojeť
15. Zapínač
16. Tlačítko pro blokování zapínače
17. Hlavní rukojeť
18. Páčka pro blokování hloubky řezání
19. Tlačítko blokování vřetene
21. Zapínač laseru
22. Laser
23. Rovnoběžné pravítko
* Skutečný výrobek se může lišit od vyobrazení.
POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ
POZOR
VÝSTRAHA
MONTÁŽ / NASTAVENÍ
INFORMACE
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1. Rovnoběžné pravítko - 1 ks
2. Šestihranný klíč - 1 ks
PŘÍPRAVA K PRÁCI
NASTAVENÍ HLOUBKY ŘEZÁNÍ
Hloubku řezání v pravém úhlu lze regulovat v rozsahu od 0 do 65
mm
• Uvolněte páčku pro blokování hloubky řezání (18).
• Nastavte požadovanou hloubku řezání (pomocí stupnice).
• Zablokujte páčku pro blokování hloubky řezání (18) (obr. A).
MONTÁŽ PRAVÍTKA PRO ROVNOBĚŽNÉ ŘEZÁNÍ
Při řezání materiálu na tenké kousky používejte rovnoběžné pravítko.
Pravítko lze upevnit na pravé nebo levé straně elektrického nářadí.
• Povolte otočný knoflík pro blokování rovnoběžného pravítka (6).
• Vložte lištu rovnoběžného pravítka (23) do dvou otvorů v patce
pily (9).
• Nastavte požadovanou vzdálenost (pomocí stupnice).
• Upevněte rovnoběžné pravítko (23) otočným knoflíkem pro
blokování rovnoběžného pravítka (6) (obr. B).
Rovnoběžné pravítko (23) lze využít rovněž k řezání pod úkosem v
rozsahu od 0
0
do 45
0
.
Za pilou v provozu se nikdy nesmí nacházet ruka nebo prsty. V
případě zpětného rázu může pila spadnout na ruku, což může vést
k vážnému poranění.
ODKLÁPĚNÍ DOLNÍHO KRYTU
Dolní kryt (13) pilového kotouče (10) se automaticky odsouvá při
kontaktu s řezaným materiálem. Pro jeho ruční odsunutí je třeba
přemístit páčku dolního krytu (4).
ODVÁDĚNÍ PRACHU
Kotoučová pila je vybavena hrdlem pro odvádění prachu (1), které
umožňuje odvádění třísek a prachu vznikajících při řezání.
PROVOZ / NASTAVENÍ
ZAPÍNÁNÍ / VYPÍNÁNÍ
Síťové napětí musí odpovídat hodnotě napětí uvedené na
typovém štítku pily. Při spouštění pilu držte oběma rukama,
protože točivý moment motoru může vést k nekontrolovanému
otočení elektrického nářadí.
