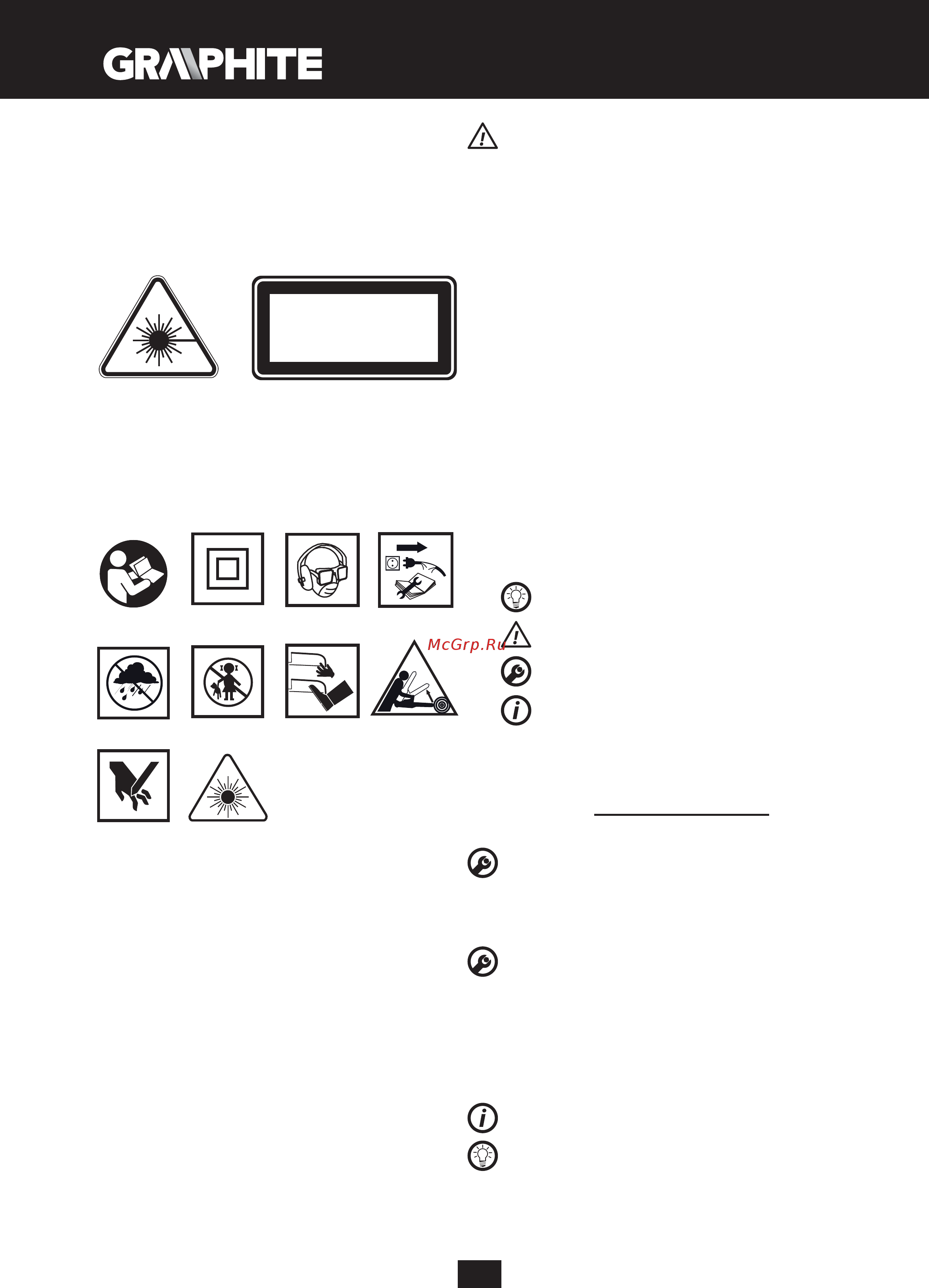

GRAPHITE 58G492 [58/108] Pasiruošimas darbui
![GRAPHITE 58G492 [58/108] Pasiruošimas darbui](/views2/1382117/page58/bg3a.png)
58
• Visada patikrinkite, ar lazerio spindulys nėra nukreiptas į
medžiagą, kurios paviršius yra blizgus ir atspindi šviesą.
• Nenaudokite lazerio spindulio apdorodami blizgų plieninės
skardos lakštą (ar kitokią medžiagą blizgiu paviršiumi), nes nuo
jos atsispindintis lazerio spindulys gali nukrypti vartotojo, trečiųjų
asmenų arba gyvūnų link.
• Nekeiskite lazerinio įrenginio kito tipo įrenginiu. Visus remonto
darbus gali atlikti tik gamintojas arba autorizuotos įmonės
kvalifikuotas meistras.
LAZERIO SPINDULYS,
LAZERINIS SPINDULIAVIMAS
NEŽIŪRĖKITE Į TIESIOGINĮ LAZERIO SPINDULĮ
2 KLASĖS LAZERINIS ĮRENGINYS
Spindulio ilgis: 650 nm; Galia: < 1 mW
EN 60825-1:2014
DĖMESIO: Šioje instrukcijoje neišvardinti nustatymai kelia pavojų
nukentėti nuo lazerio spindulio poveikio!
DĖMESIO! Įrenginys skirtas tik darbui patalpų viduje.
Nepaisant saugios įrankio konstrukcijos, apsauginių elementų ir
papildomų apsaugos priemonių naudojimo, darbo metu išlieka
pavojus susižeisti.
Naudojamų simbolinių ženklų paaiškinimas.
1
5
2
6
34
78
910
1. Perskaitykite šią aptarnavimo instrukciją, laikykitės joje esančių
darbo saugos įspėjimų bei nuorodų!
2. Įrankis turi antrą apsauginės izoliacijos klasę.
3. Naudokite asmenines apsaugos priemones (apsauginius
akinius, ausines, kaukę nuo dulkių).
4. Prieš atlikdami aptarnavimo arba remonto darbus, ištraukite
elektros įtampos laidą iš elektros tinklo lizdo.
5. Saugokite nuo lietaus.
6. Neleiskite prie įrankio vaikų.
7. Rankas, kojas, kt. galūnes laikykite atokiau nuo pjovimo
elementų!
8. Atgalinio smūgio pavojus.
9. Dėmesio, rankų sužalojimo bei pirštų nupjovimo pavojus.
10. Dėmesio: Lazerinis spinduliavimas.
KONSTRUKCIJA IR PASKIRTIS
Diskinis pjūklas yra elektrinis, rankinis įrankis, turintis II izoliacijos
klasę. Įrankis varomas vienfaziu komutatoriniu varikliu. Šio modelio
elektriniai įrankiai dažniausiai yra naudojami medienos ir jos gaminių
pjovimui. Nenaudokite jo medžio anglies pjovimui. Bandymai
panaudoti pjūklą kitiems tikslams bus priskiriami naudojimui ne
pagal paskirtį. Pjūklą naudokite tik su jam pritaikytais pjovimo
diskais, kurių dantukai padengti aglomeruotu karbidu. Pjūklas
suprojektuotas ir pritaikytas nesudėtingiems darbams aptarnavimo
dirbtuvėse bei kitiems mėgėjiškiems darbams (meistravimui).
Draudžiama elektrinį įrankį naudoti ne pagal paskirtį.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Numeriais pažymėti įrankio elementai atitinka šios instrukcijos
grafiniuose puslapiuose pavaizduotus įrankio elementus.
1. Dulkių išsiurbimo vamzdis
2. Viršutinis dangtis
3. Įtampos įjungimo kontrolinė lemputė
4. Apatinio dangčio svirtis
5. Blokavimo rankenėlė, pado padėties nustatymams
6. Lygiagrečios kreipiančiosios blokavimo rankenėlė.
7. Pjūvio linijos rodiklis, 45° kampui
8. Pjūvio linijos rodiklis, 0° kampui
9. Padas
10. Pjovimo diskas
11. Jungės tarpinė
12. Pjovimo disko tvirtinimo varžtas
13. Apatinis dangtis
14. Priekinė rankena
15. Jungiklis
16. Jungiklio blokavimo mygtukas
17. Pagrindinė rankena
18. Pjovimo gylio blokavimo svirtis
19. Suklio blokavimo mygtukas
21. Lazerio jungiklis
22. Lazeris
23. Lygiagreti kreipiančioji
* Tarp paveikslo ir gaminio galimas nedidelis skirtumas.
PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS
DĖMESIO
PERSPĖJIMAS
MONTAVIMAS IR NUSTATYMAI
INFORMACIJA
KOMPLEKTAVIMAS IR PRIEDAI
1. Lygiagreti kreipiančioji - 1 vnt.
2. Šešiakampis raktas - 1 vnt.
PASIRUOŠIMAS DARBUI
PJOVIMO GYLIO NUSTATYMAS
Pjovimo gylį, pjūviui kampu, galima nustatyti nuo 0 iki 65 mm ribose.
• Atlaisvinkite pjovimo gylio blokavimo svirtį (18).
• Nustatykite reikiamą pjovimo gylį (naudokitės skale).
• Užblokuokite pjovimo gylio blokavimo svirtimi (18) (pav. A).
KREIPIANČIOSIOS MONTAVIMAS LYGIAGREČIAM PJŪVIUI
Pjaustydami medieną mažais gabalėliais, naudokite lygiagrečią
kreipiančiąją. Lygiagrečią kreipiančiają galima tvirtinti dešinėje ir
kairėje elektrinio įrankio pado pusėje.
• Atsukite lygiagrečios kreipiančiosios blokavimo rankenėlę (6).
• Lygiagrečios kreipiančiosios (23) plokštelę įstatykite į dvi angas,
esančias pjūklo pade (9).
• Nustatykite reikiamą atstumą (naudokitės skale).
• Lygiagrečios kreipiančiosios blokavimo rankenėle (6),
užblokuokite lygiagrečią kreipiančiąją (23) (pav. B).
Lygiagrečią kreipiančiąją (23) galima naudoti ir pjovimui įstrižai nuo
0
0
iki 45
0
kampu.
Rankos taip pat ir pirštų niekada nelaikykite už veikiančio pjūklo,
venkite šios rankų padėties. Atbulinio smūgio momentu pjūklas
gali užkristi ant rankos ir sunkiai sužaloti.
