Глава 8 Опциональные платы| MS300

8-2

Опциональные платы, описанные в этой главе, не входят в стандартный комплект поставки. Выбери-

те необходимые для вашего применения опциональные платы или обратитесь за советом к поставщику.

Опциональные платы могут существенно расширить функционал преобразователя частоты.

Чтобы не повредить оборудование, снимите крышку перед установкой опциональных плат.

8-1 Установка опциональных плат

1. Отключите питание.

2. Откройте переднюю крышку прибора.

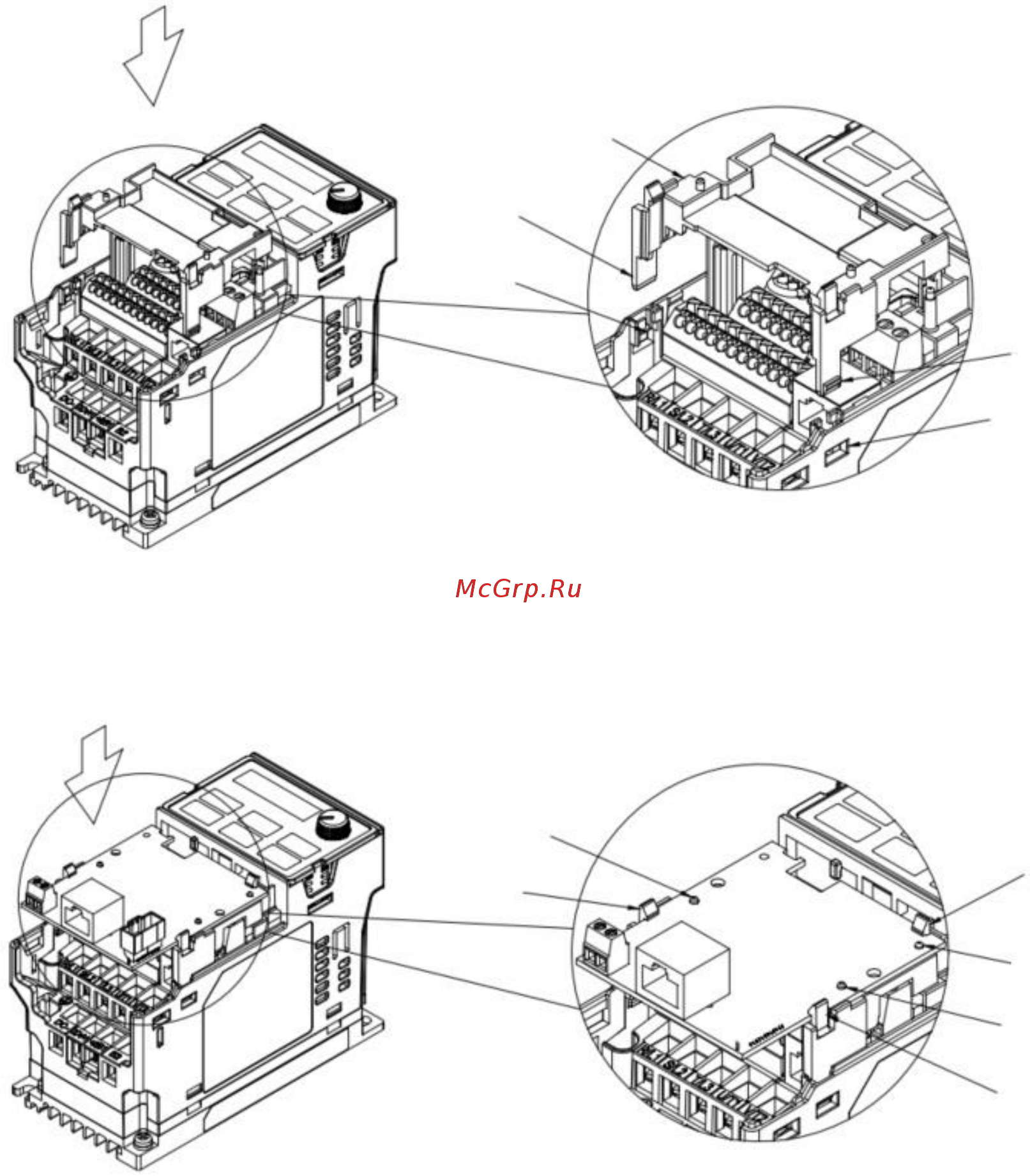

3. Как показано на рис. 8-1, установите две клипсы кронштейна установки опциональных плат напро-

тив соответствующих слотов на корпусе прибора. Надавите на кронштейн до щелчка.

Кронштейн

установки

опциональных

плат

Клипса

Слот

Клипса

Слот

Рис. 8-1

4. Как показано на рис. 8-2, установите три отверстия на соответствующие штифты. Надавите на опци-

ональную плату до фиксации.

Штифт

Клипса Клипса

Штифт

Клипса

Рис. 8-2
