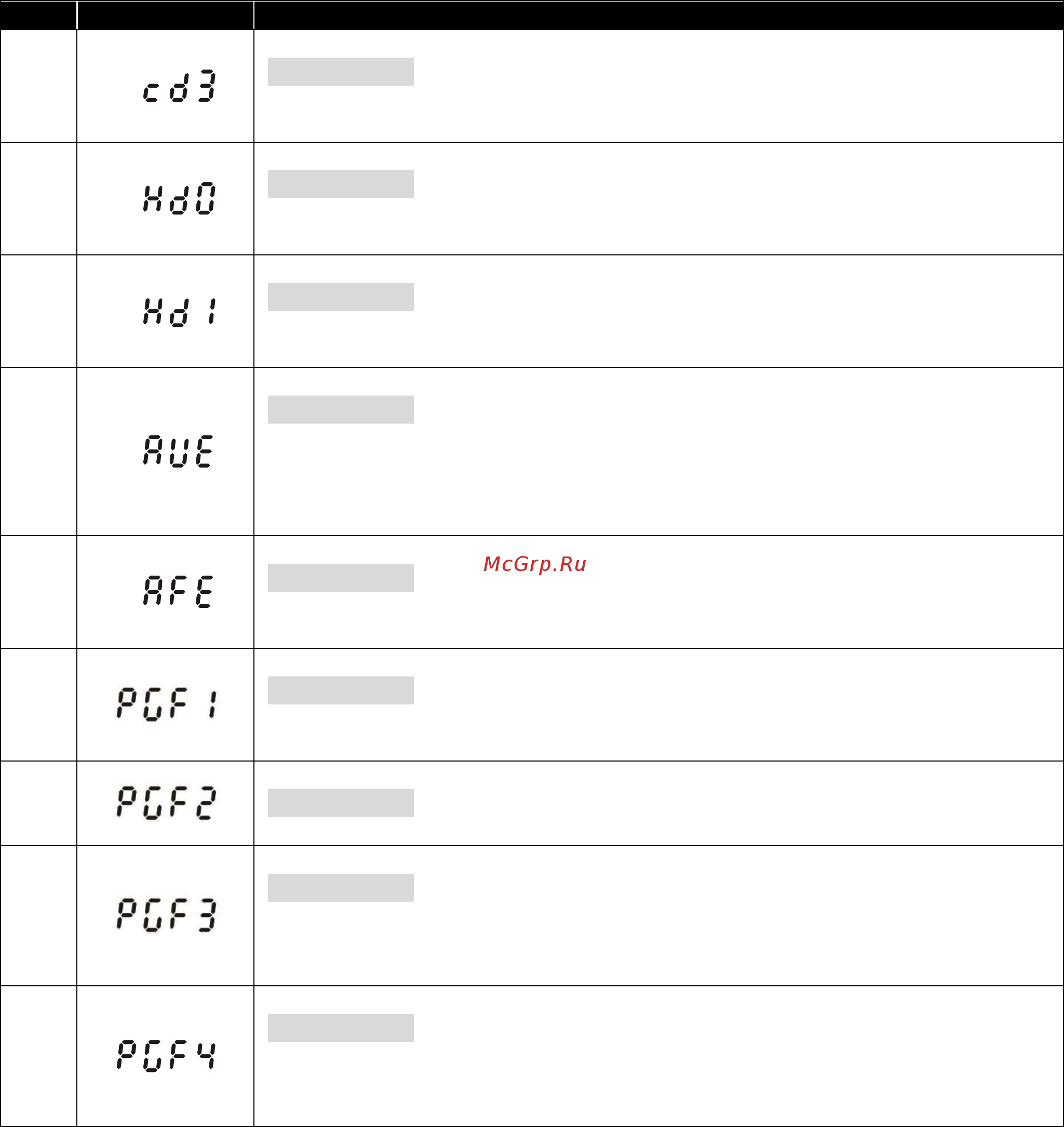

Глава 14 Коды ошибок| MS300
14-5
№
Индикация
Описание
35
Ошибка по значению тока в фазе W.
Рекомендации
Отключите питание и вновь включите его.
Если индикация ошибки не исчезла, верните прибор на завод.
36
Аппаратная ошибка измерения тока CC (current clamp).
Рекомендации
Отключите питание и вновь включите его.
Если индикация ошибки не исчезла, верните прибор на завод.
37
Аппаратная ошибка по перегрузке по току.
Рекомендации
Отключите питание и вновь включите его.
Если индикация ошибки не исчезла, верните прибор на завод.
40
Ошибка автонастройки на двигатель.
Рекомендации
Проверьте подключение двигателя.
Проверьте корректность установки параметров двигателя и соответствие
мощностей двигателя и преобразователя.
Попробуйте еще раз.
41
Обрыв сигнала ОС ПИД (ACI).
Рекомендации
Проверьте подключение датчика обратной связи.
Проверьте настройки параметров ПИД-регулятора.
42
Ошибка сигнала обратной связи от энкодера.
Рекомендации
Если привод работает в замкнутой системе с обратной связью от энкодера,
проверьте настройки энкодера.
43
Обрыв сигнала обратной связи от энкодера.
Рекомендации
Проверьте подключение энкодера.
44
Зависание энкодера.
Рекомендации
Проверьте подключение энкодера.
Проверьте установки ПИ-регулятора и времени разгона и замедления.
Верните прибор на завод.
45
Ошибка скольжения энкодера.
Рекомендации
Проверьте подключение энкодера.
Проверьте установки ПИ-регулятора и времени разгона и замедления.
Верните прибор на завод.
