файл скачан с сайта deltronics.ru
Глава 2 Размеры| MS300
2-3

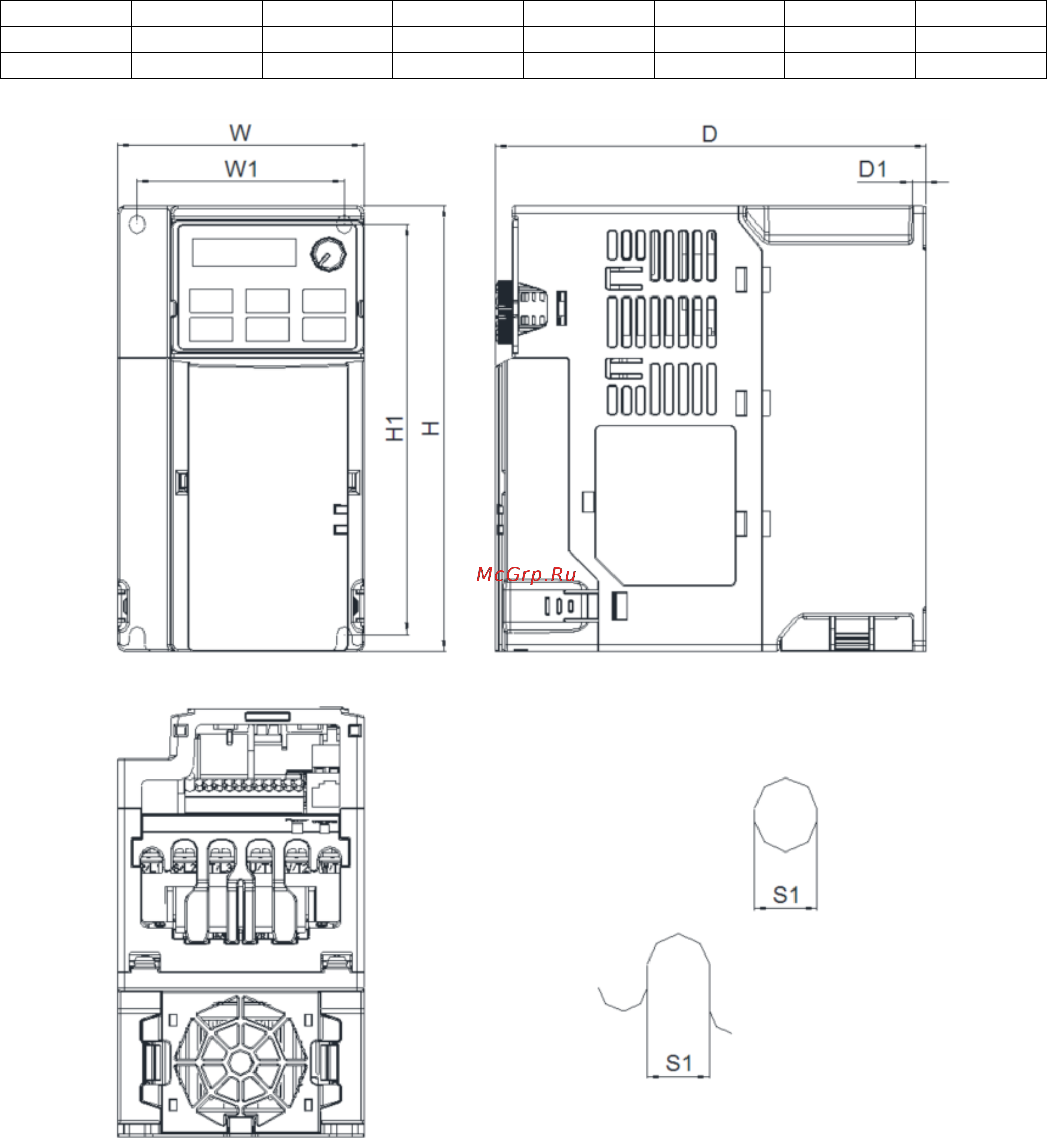

Типоразмер C
C1: VFD4A8MS11ANSAA; VFD4A8MS11ENSAA; VFD7A5MS21ANSAA; VFD7A5MS21ENSAA; VFD11AMS21ANSAA;
VFD11AMS21ENSAA; VFD11AMS23ANSAA; VFD11AMS23ENSAA; VFD17AMS23ANSAA; VFD17AMS23ENSAA;
VFD5A5MS43ANSAA; VFD5A5MS43ENSAA; VFD9A0MS43ANSAA; VFD9A0MS43ENSAA
C2: VFD7A5MS21AFSAA; VFD11AMS21AFSAA; VFD5A5MS43AFSAA; VFD9A0MS43AFSAA
Единицы: мм (дюймы)
Типоразмер
W
H
D
W1
H1
D1
S1
C1
87.0 [3.43]
157.0 [6.18]
152.0 [5.98]
73.0 [2.87]
144.5 [5.69]
5.0 [0.20]
5.5 [0.22]
C2
87.0 [3.43]
157.0 [6.18]
179.0 [7.05]
73.0 [2.87]
144.5 [5.69]
5.0 [0.20]
5.5 [0.22]
Монтажные отверстия
