Глава 12 Описание параметров| MS300
12-11
00Cxh: lb/s
00Dxh: lb/m
00Exh: lb/h
00Fxh: ft/s
010xh: ft/m
011xh: M
012xh: ft
010xh: ft/m
011xh: M
012xh: ft
013xh: degC
014xh: degF
015xh: mbar
016xh: bar
017xh: Pa
018xh: kPa
019xh: mWG
01Axh: inWG
01Bxh: ftWG
01Cxh: Psi
01Dxh: Atm
01Exh: L/s
01Fxh: L/m
020xh: L/h
021xh: m3/s
022xh: m3/h
023xh: GPM
024xh: CFM

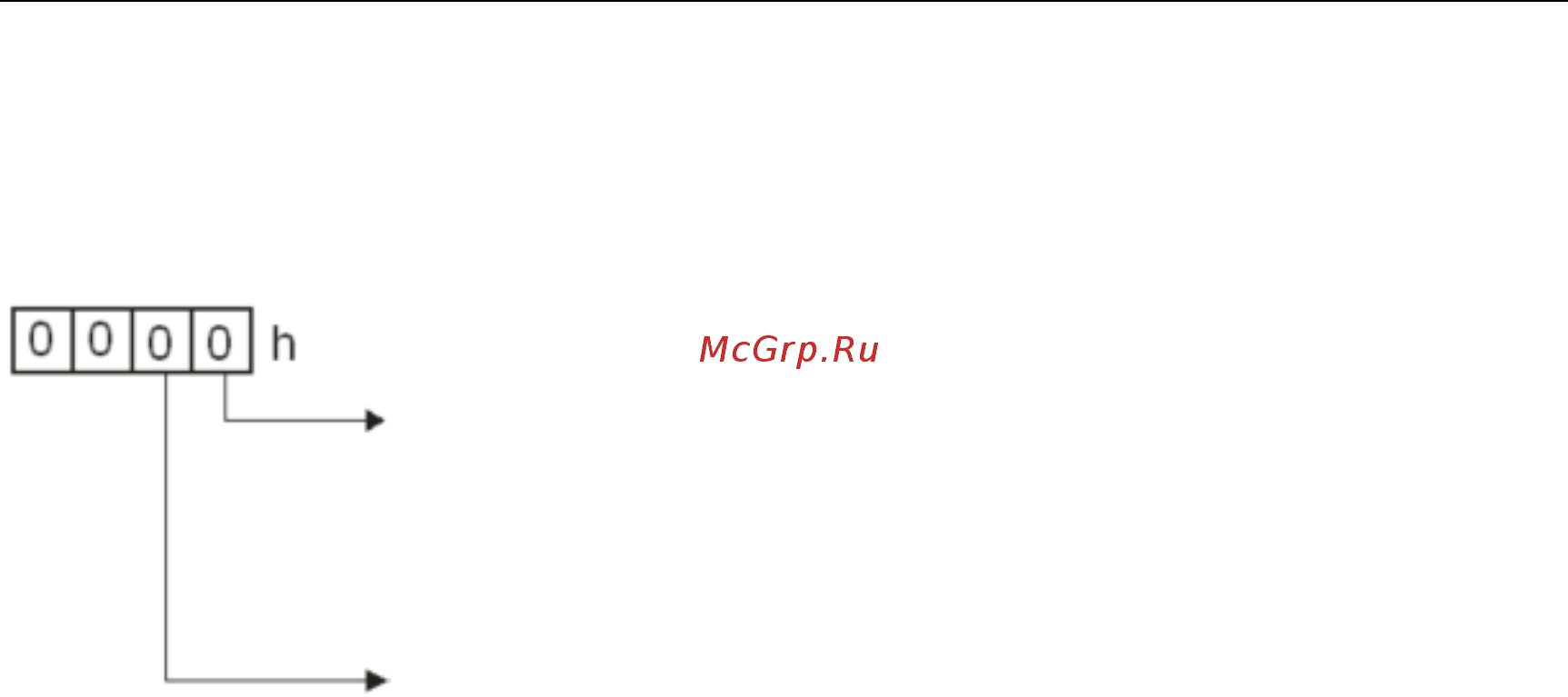

Бит 0~3: Определяет отображение на странице F, пользовательские единицы (00-04=10, значение
обратной связи ПИД-регулятора) и положение десятичной точки в параметре 00-26, поддержива-
ющем до 3 знаков после запятой.
Бит 4~15: Определяет отображение на странице F, пользовательские единицы (00-04=10, значение
обратной связи ПИД-регулятора) и единицы параметра 00-26.
Число знаков после запятой
0: нет знаков после запятой
1: один знак после запятой
2: два знака после запятой
3: три знака после запятой
Пользовательские единицы
0: Hz
1: rpm
2: %
3: kg
