файл скачан с сайта deltronics.ru
Глава 12 Описание параметров| MS300
12-37

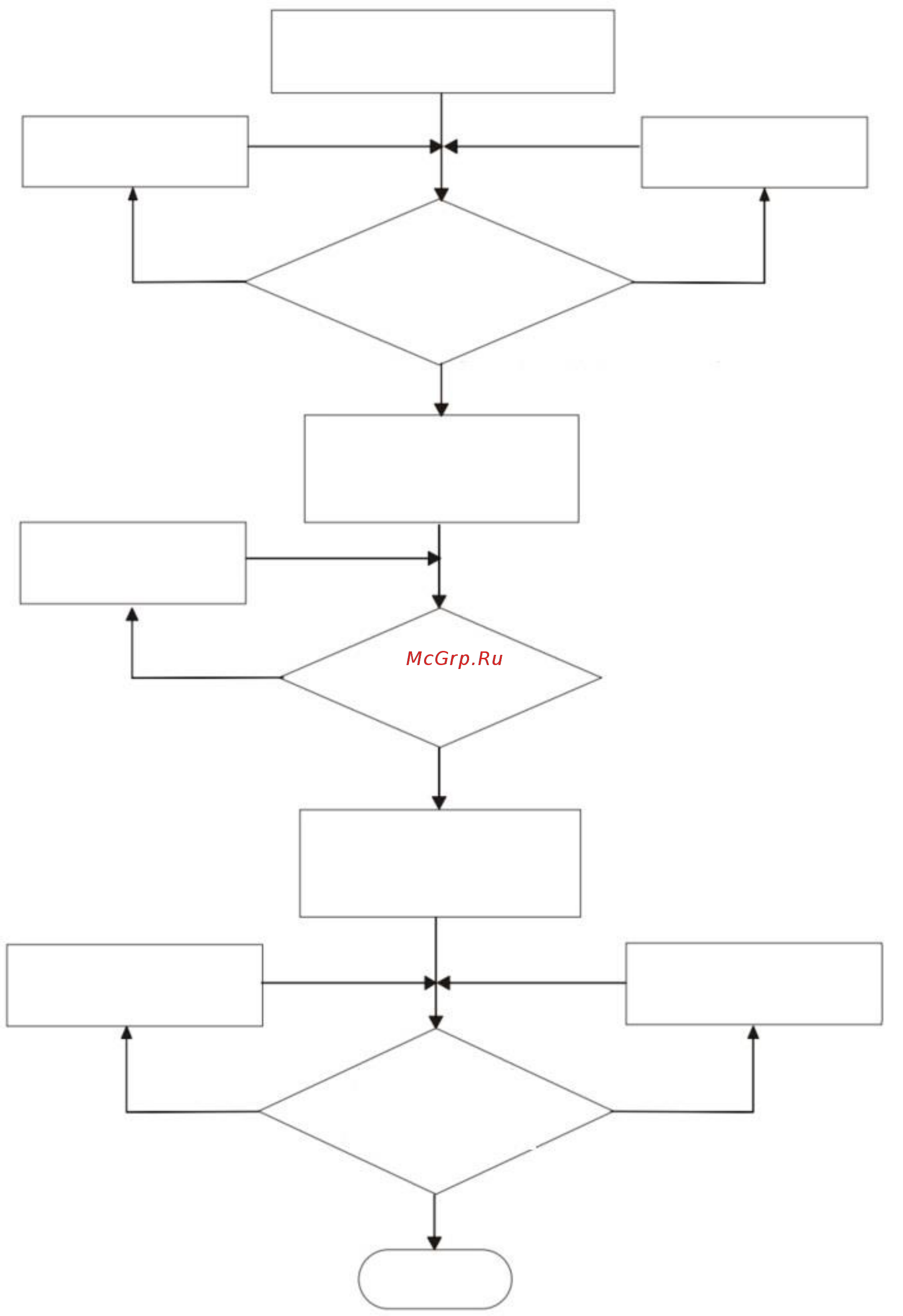

Последовательность действий при настройке ПОД НАГРУЗКОЙ
Проверка работы на низкой частоте
под нагрузкой
Увеличить 10-31 Уменьшить 10-31
Нормальная
работа на низкой частоте
Мощность под нагрузкой под нагрузкой? Выходной ток на низкой
на низкой частоте (1/10 от частоте (1/10 от номинальной)
номинальной) мала высок
Мощность под нагрузкой на низкой частоте
отвечает требованиям
Проверка
разгона и замедления
Увеличить 05-43
Работа
при разгоне и замедлении
На высокой скорости ток нормальная?
при разгоне высок
Да
Проверка работы
на постоянной скорости
Уменьшить 10-32 Увеличить 10-32
или 10-34 или 10-34
Работа стабильна
во всем диапазоне
Велики колебания частот? Велики колебания
на высокой частоте на низкой частоте
Да
Конец
