файл скачан с сайта deltronics.ru
Глава 17 Функция STO| MS300
17-2
17-1 Краткое описание функции
Преобразователи серии MS300 поддерживают функцию STO (Safe Torque Off – Безопасное отключе-
ние момента). Сигналы, поступающие через два входа S1 и S2, отключают коммутацию силовых модулей
IGBT, исключая таким образом формирование момента на валу двигателя и обеспечивая его безопасный
останов. На рисунке 1 показана схема реализации функции STO.
Функция STO в преобразователях серии MS300 отвечает требованиям следующих международных
стандартов:
ISO 13849-1: 2015 Категория 3 PL d
IEC 61508 SIL2
EN 62061 SIL CL 2
EN 60204-1 Категория 0
Драйвер
Контроллер Драйвер затвора
безопасности Микроконтроллер Драйвер 2 Сеть
Функциональный блок STO подсистемы 3
Силовой модуль IGBT
Обратная
связь MO2
MCM
RC
RA

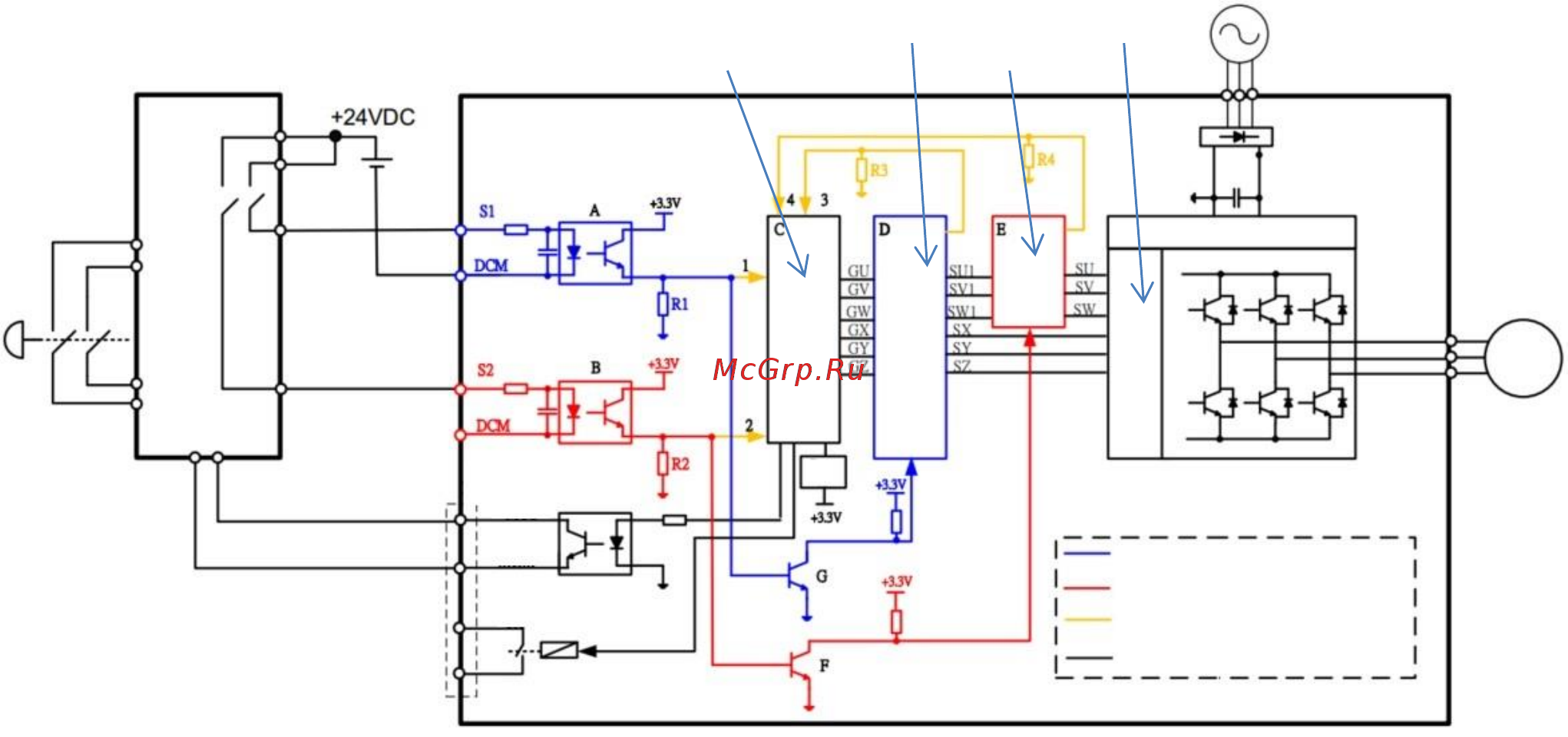

Рис. 1: Схема реализации функции STO
Канал А (безопасность)
Канал В (безопасность)
Схема диагностики
Небезопасные участки
