файл скачан с сайта deltronics.ru
Глава 4 Подключение| MS300
4-6

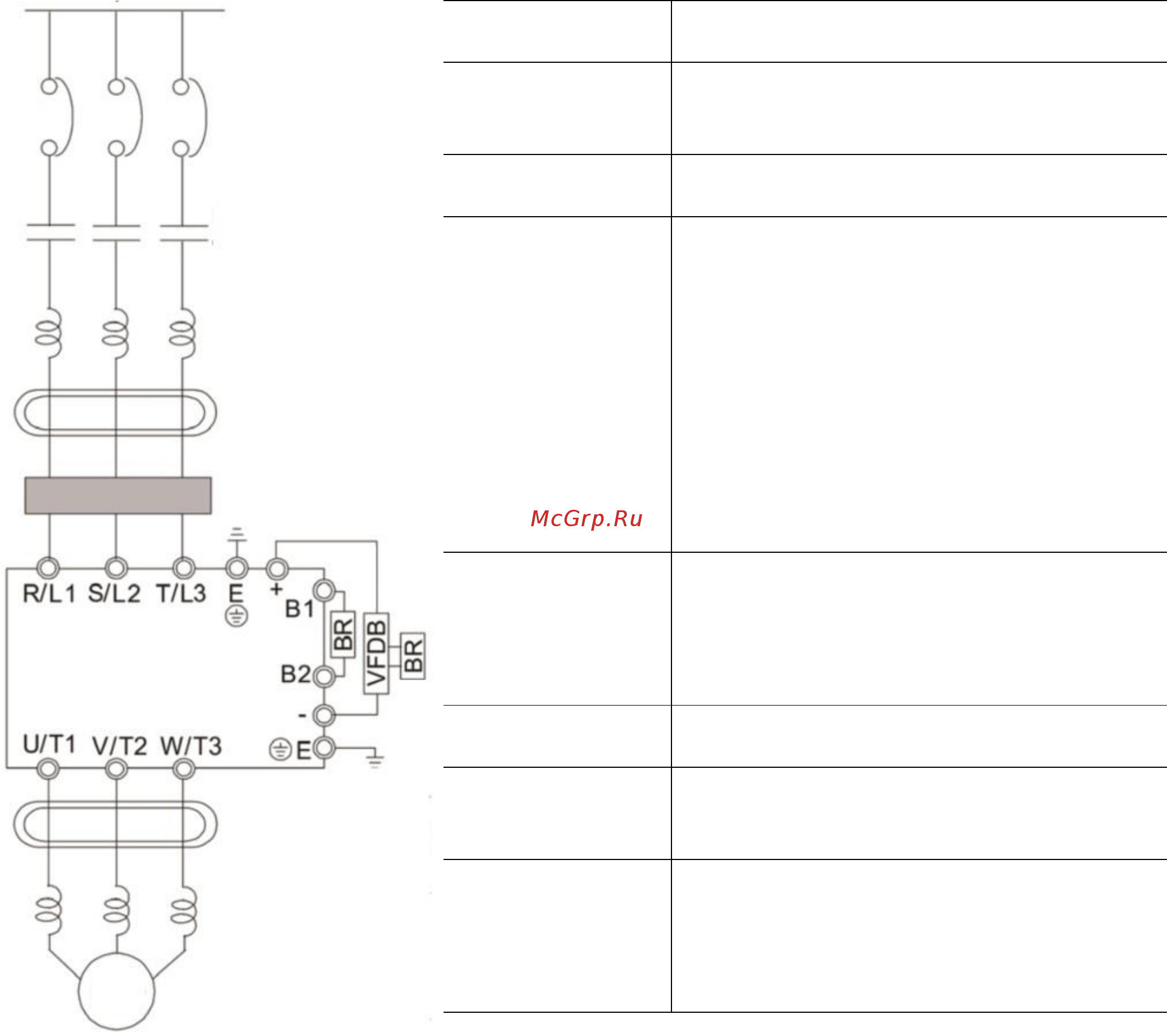

4-2 Схема подключения
Автоматический
выключатель или
предохранитель
Электромагнитный
контактор
Сетевой
дроссель
Ферритовое
кольцо
Фильтр ЭМС
Ферритовое
кольцо
Моторный
дроссель
Двигатель
Сеть
Подробнее см. спецификации в таблице в
Глава 9.
Автоматический
выключатель или
предохранитель
При подаче питания возможен бросок тока.
Выберите нужный типоразмер автомата
(глава 7-2) или предохранителя (глава 7-3).
Электромагнитный
контактор
Включение питания чаще, чем 1 раз в час
может повредить преобразователь.
Сетевой дроссель
Если мощность питающей сети превышает
500 кВА, или если перед преобразователем
установлены конденсаторы, то мгновенные
броски тока и напряжения могут повредить
преобразователь. В этом случае рекомен-
дуется устанавливать сетевой дроссель,
который также повысит коэффициент мощ-
ности и снизит уровень гармонических ис-
кажений. Длина кабеля между дросселем и
преобразователем не должна превышать
10 м. См. главу 7-4.
Ферритовое коль-
цо
Используется для снижения излучаемых
помех, особенно при наличии аудиоаппа-
ратуры в непосредственной близости, а
также снижает помехи во входных и вы-
ходных цепях. См. главу 7-5.
Фильтр ЭМС
Используется для снижения электромаг-
нитных помех. См. главу 7-6.
Тормозной мо-
дуль и тормозной
резистор
Используется для уменьшения времени
замедления двигателя. См. главу 7-1.
Моторный дрос-
сель
Длина моторного кабеля влияет на величи-
ну пиковых токов коммутации. Если длина
кабеля превышает величину, указанную в
главе 7-4, рекомендуется устанавливать
моторный дроссель.
Тормозной модуль
Тормозной резистор
