файл скачан с сайта deltronics.ru
Глава 16 Применение функции ПЛК| MS300
16-97
API
FPID
S1 S2 S3 S4
141
P
Биты
Слова
16-битная команда (9 шагов)
FPID
Действие по
уровню
FPIDP
Действие по
импульсу
32-битная команда
－
－
－
－
Флаги: нет
X
Y
M
K
H
KnX
KnY
KnM
T
C
D
S1
＊
＊
＊
S2
＊
＊
＊
S3
＊
＊
＊
S4
＊
＊
＊
Примечания по использованию операндов: нет
Описание:
S1
: Источник задания ПИД-регулятора.
S2
: Пропорциональный коэффициент
ПИД-регулятора.
S3
: Интегральный коэффициент ПИД-регулятора.
S4
: Диф-
ференциальный коэффициент ПИД-регулятора.
Команда FPID напрямую управляет установкой типа обратной связи и входа сигна-
ла задания (аналогично параметру 08-00 и заменяя его значение) и установкой
пропорционального (08-01), интегрального (08-02) и дифференциального (08-03)
коэффициентов регулятора (заменяя значения этих параметров).

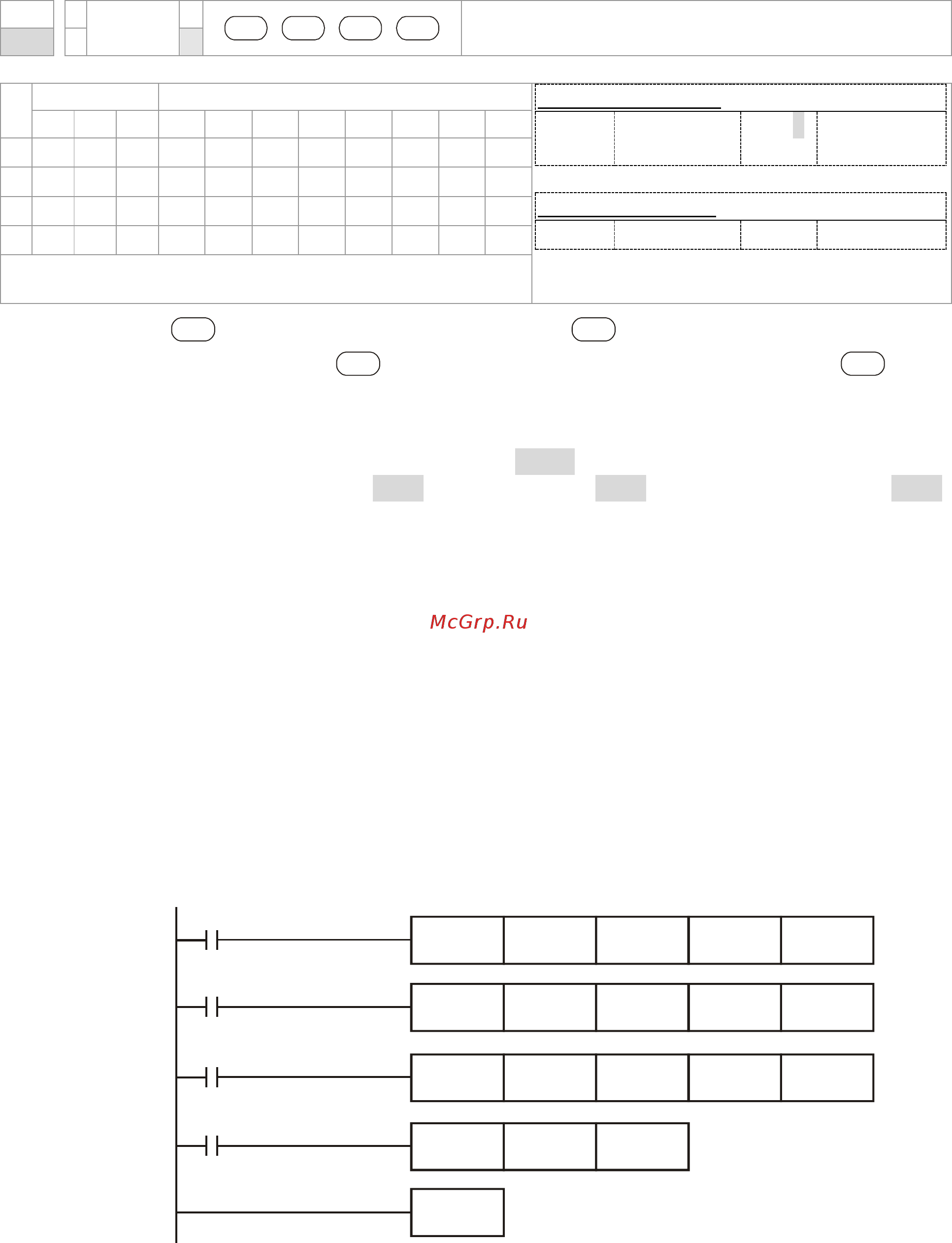

Пример:
Если M0=Вкл, то значение входа задания ПИД-регулятора принимается равным 0
(ПИД отключен), пропорциональный коэффициент равен 0, интегральный коэффи-
циент равен 1 (единица: 0.01 с.), дифференциальный коэффициент равен 1 (еди-
ница: 0.01 с.).
Если M1=Вкл, то значение входа задания ПИД-регулятора принимается равным 0
(ПИД отключен), пропорциональный коэффициент равен 1 (единица: 0.01), инте-
гральный коэффициент равен 0, дифференциальный коэффициент равен 0.
Если M2=Вкл, то значение входа задания ПИД-регулятора принимается равным 1
(задание частоты поступает с пульта управления), пропорциональный коэффициент
равен 1 (единица: 0.01), интегральный коэффициент равен 0, дифференциальный
коэффициент равен 0.
D1027: Задание частоты после ПИД-регулятора.
END
H0
M2
M1
M0
M1000
H1
H0
H0
H1
H1
H1 H1
H0 H0
H0 H0
FPID
MOV
D1027
D1
FPID
FPID
