Глава 16 Применение функции ПЛК| MS300
16-74

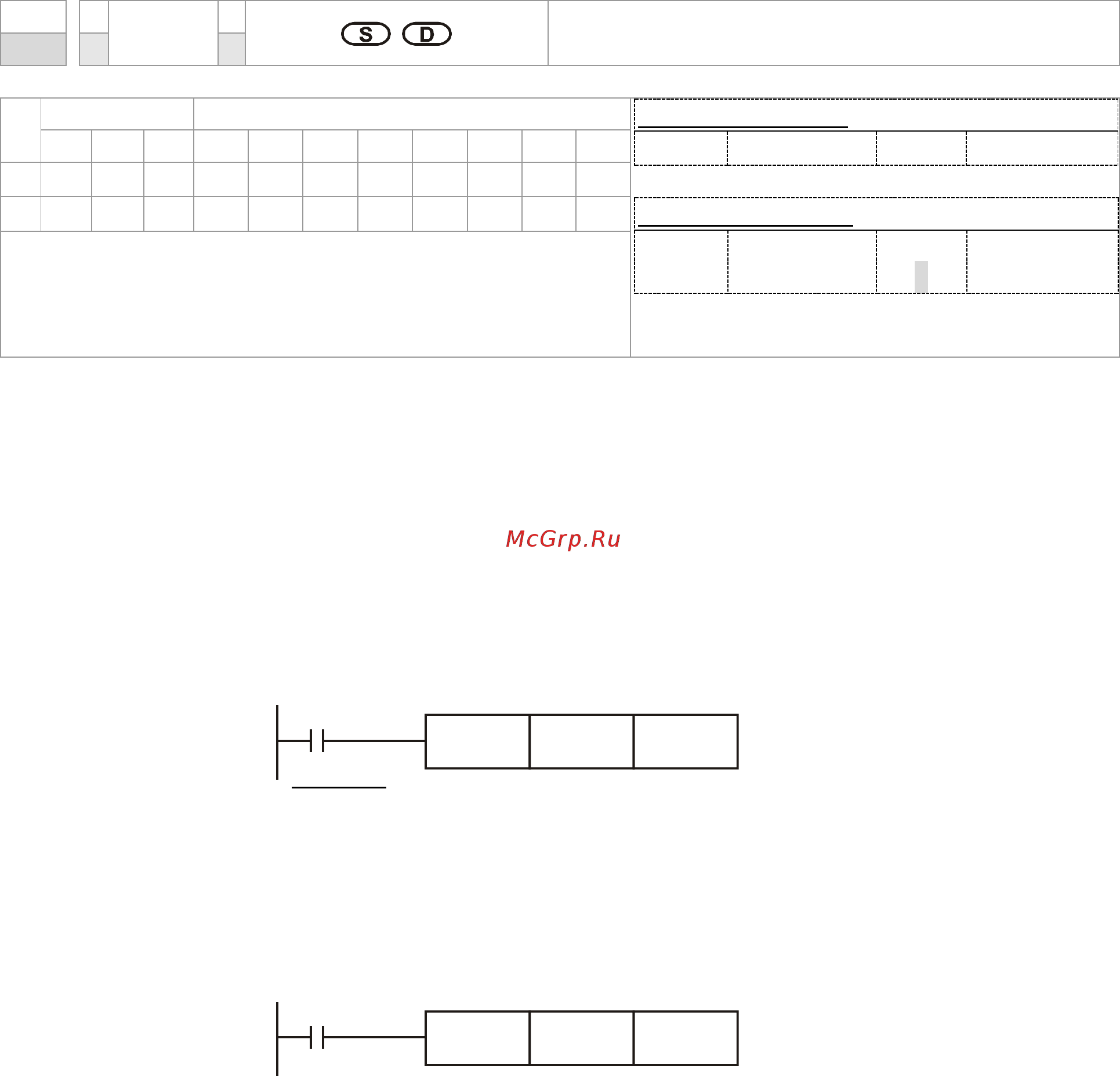

API
ESQR
Квадратный корень двоичного числа с плавающей
запятой
127
D
P
Биты
Слова
16-битная команда
－
－
－
－
32-битная команда (9 STEP)
DESQR
Действие по
уровню
DESQR
P
Действие по
импульсу
Флаги: нет
X
Y
M
K
H
KnX
KnY
KnM
T
C
D
S
＊
＊
＊
D
＊
Примечания по использованию операндов:
В таблице спецификаций устройств описано их исполь-
зование
Описание:
S: Операнд, из которого будет извлечен корень D: Результат извлечения
корня.
Извлечение квадратного корня из содержимого операнда S, Результат вре-
менно сохраняется в операнде D. Операция выполняется над двоичным
числом с плавающей запятой.
Если в качестве операнда S используется константа K или H, то перед вы-
полнением сложения ее значение преобразовывается в двоичное число с
плавающей запятой.
Пример:
Если X0 = Вкл, то квадратный корень извлекается из двоичного числа с плаваю-
щей запятой, находящегося в регистрах (D1, D0), а результат записывается в реги-
стры (D11, D10).
X0
DESQR D0 D10
√
(
𝐷1, 𝐷0
)
→
(
𝐷11, 𝐷10
)
Двоичное число Двоичное число
с плавающей с плавающей
запятой запятой
Если X2 = Вкл, то квадратный корень извлекается из константы K1,234 (которая
будет автоматически преобразована в число с плавающей запятой), и результат
сохраняется в регистрах (D11, D10).
X2
DESQR K1234 D10
