файл скачан с сайта deltronics.ru
Глава 16 Применение функции ПЛК| MS300
16-103
16-9 Функции счета входных импульсов
16-9-1 Высокоскоростные функции счета
Вход MI7 преобразователя MS300 поддерживает подсчет импульсов частотой до 33 кГц. Для начала
счета нужно просто установить регистр M1038. 32-разрядное значение счетчика сохраняется в реги-
страх D1054 и D1055 в нецифровой форме. M1039 служит для сброса значения счетчика в 0.

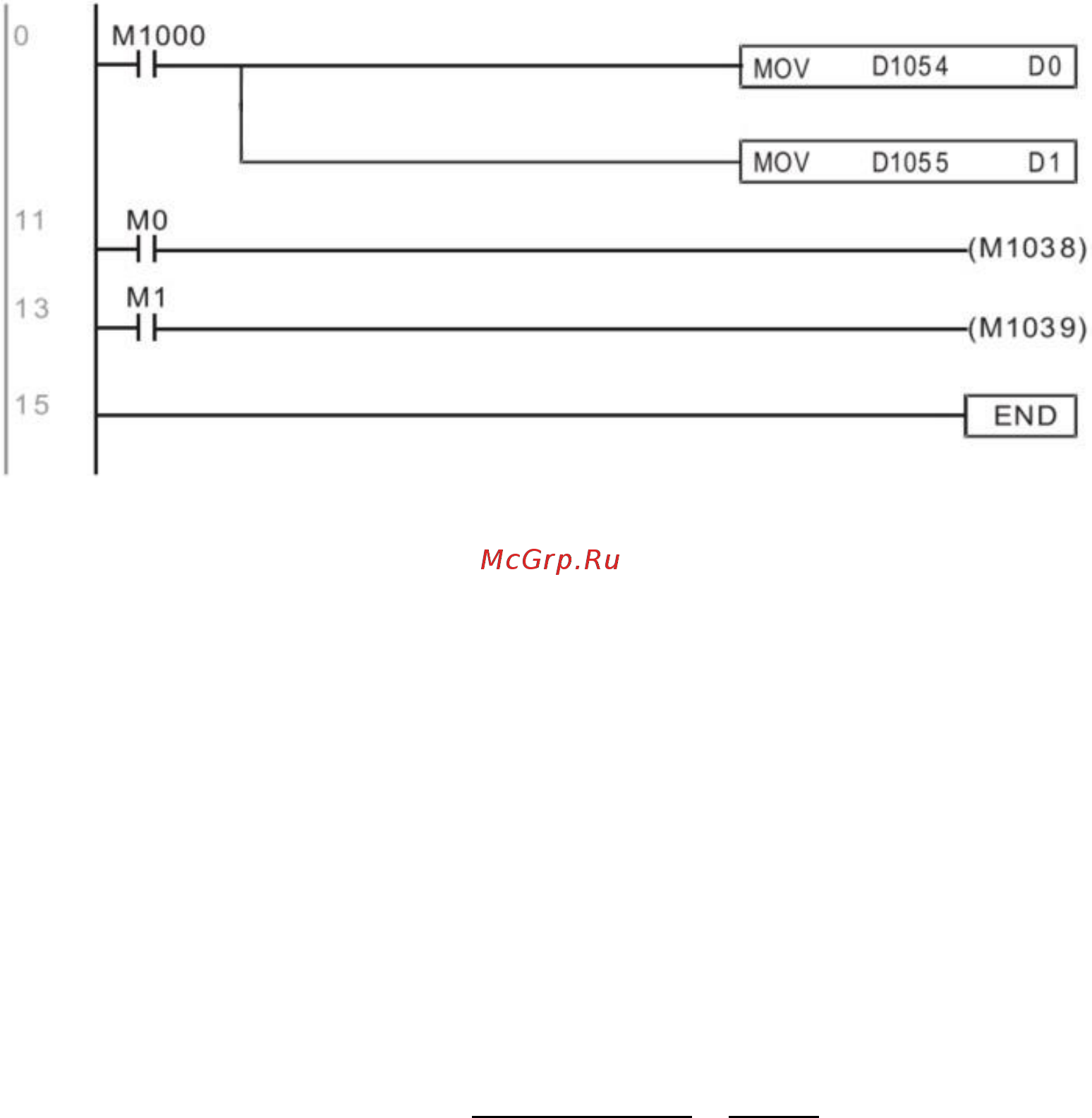

Нормально открытый контакт Текущее значение счетчика
мониторигга работы MI7 (младшее слово)
Текущее значение счетчика
MI7 (старшее слово)
Запуск счета импульсов на MI7
Сброс значения счетчика на MI7
※ Если программа ПЛК использует MI7 как источник импульсов для высокоскоростного счетчика, а
также в других операциях ПЛК, то это должно быть установлено в регистрах M1038 или M1039; при
этом начальная функция входа MI7 теряется.
16-9-2 Функция определения частоты
Кроме источника импульсов для высокоскоростного счетчика, последовательность импульсов на входе
MI7 может быть преобразована в частоту. Рисунок ниже показывает, что преобразование в частоту и
подсчет импульсов не вызывают конфликта даже при одновременном использовании.
Формула вычисления скорости в ПЛК (D1056)
D1056: Скорость
D1057: Коэффициент
D1058: Интервал подсчета импульсов на входе MI7 (мс)
D1059: Количество знаков после запятой (0…3)







Например:
Частота = 5/1000 х 1000/5 х 100 = 100 → 1.00 Гц (поскольку D1059 = 2)
