Глава 12 Описание параметров| MS300
12-52
04 Параметры фиксированных заданий частоты
: Параметр может быть изменен во время работы

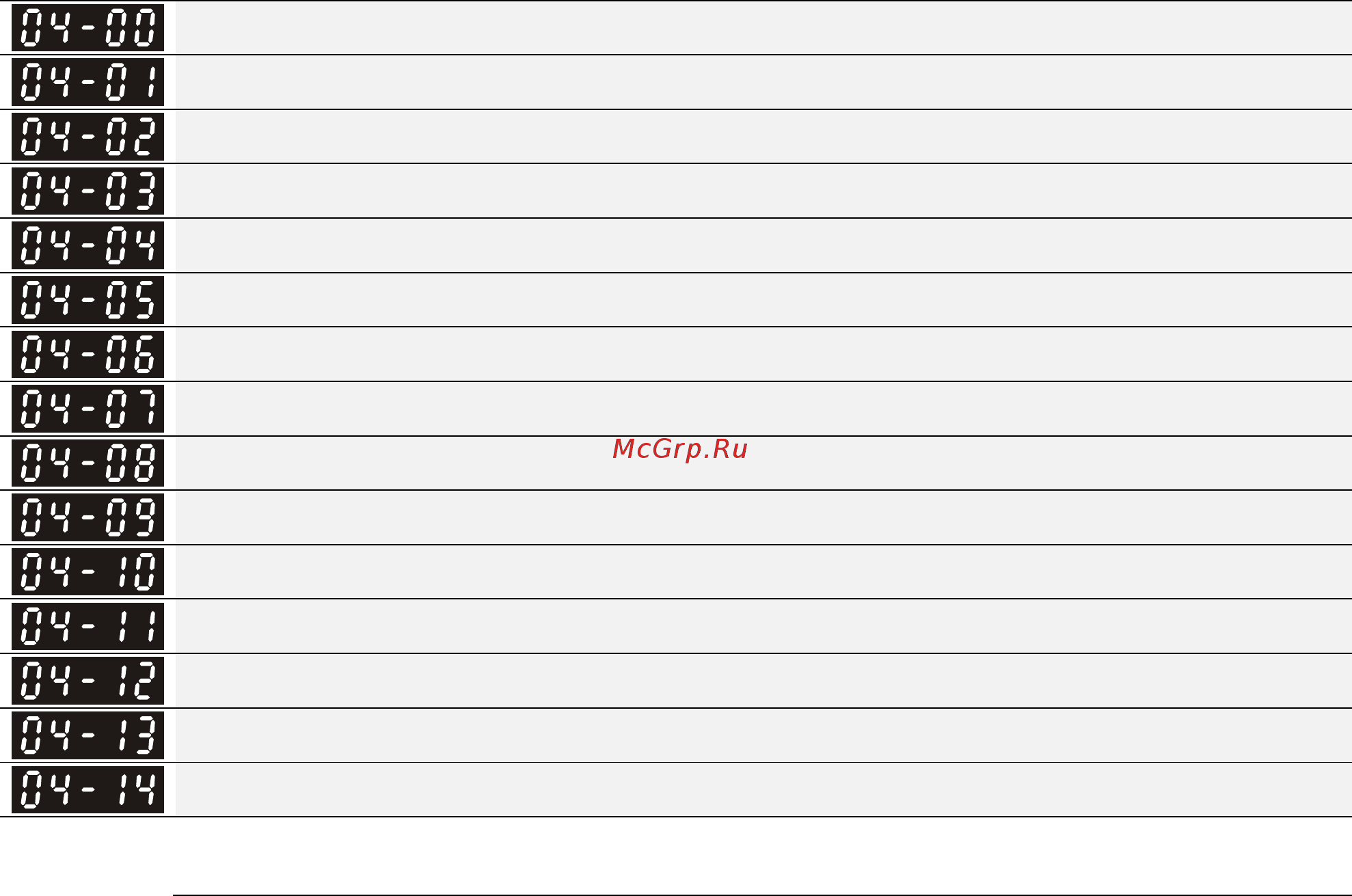

Задание частоты на 1-м этапе
Задание частоты на 2-м этапе
Задание частоты на 3-м этапе
Задание частоты на 4-м этапе
Задание частоты на 5-м этапе
Задание частоты на 6-м этапе
Задание частоты на 7-м этапе
Задание частоты на 8-м этапе
Задание частоты на 9-м этапе
Задание частоты на 10-м этапе
Задание частоты на 11-м этапе
Задание частоты на 12-м этапе
Задание частоты на 13-м этапе
Задание частоты на 14-м этапе
Задание частоты на 15-м этапе
Заводская установка: 0.00
Значения
0.00~599.00Гц
Многофункциональные дискретные входы (см. значения 1~4 для параметров 02-01~02-07) могут
использоваться для заданий скорости в поэтапной программе (до 15-ти этапов). Скорость (частота)
на каждом этапе задается параметрами с 04-00 до 04-14, как показано на диаграмме ниже.
Команды на пуск/останов могут поступать с клемм, с пульта или по последовательному интерфейсу
в зависимости от значения параметра 00-21.
Скорость на каждом этапе может выбираться в диапазоне 0.00~599.00Гц непосредственно во вре-
мя работы.
Временная диаграмма зависимости скорости от состояния дискретных входов
Связанные параметры:
1. 04-00~04-14: Установка скоростей на 1~15 этапе (задается частота на каждом этапе)
2. 02-01~02-07: программирование дискретных входов (фиксированная скорость / положение 1~4)
Связанные параметры:
01-22 Частота толчкового режима (JOG)
02-01 Многофункциональный дискретный вход 1 (MI1)
02-02 Многофункциональный дискретный вход 2 (MI2)
02-03 Многофункциональный дискретный вход 3 (MI3)
02-04 Многофункциональный дискретный вход 4 (MI4)
