файл скачан с сайта deltronics.ru
Глава 12 Описание параметров| MS300
12-44

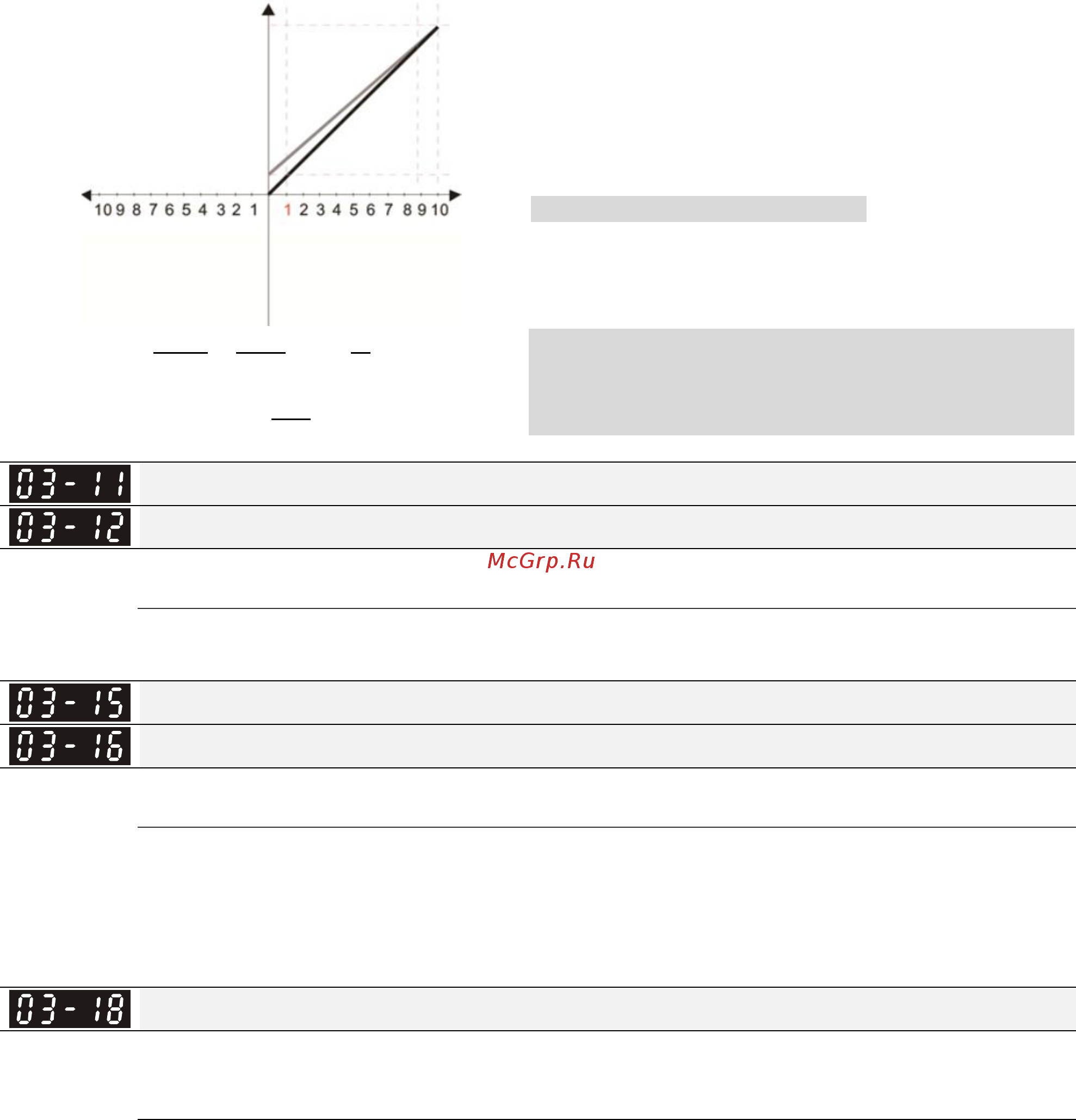

Диаграмма 32
Частота
60 Гц
03-07/03-08 (Положительый/отрицательный сдвиг )
0: Нет сдвига
1: Сигнал меньше сдвига равен сдвигу
2: Сигнал больше сдвига равен сдвигу
3: Сдвиг соответствует заданию 0 Гц, отрицательные за-
дания преобразовываются в положительные
-В В 4: Сдвиг соответствует заданию 0 Гц
03-10 (Аналоговое задание для вращения назад)
0: Отрицательное задание преобразуется в положитель-
ное. Направление вращения определяется сигналами
с пульта или клемм управления.
1: Отрицательное задание разрешено. Положительное
задание соответствует вращению вперед, отрица-
тельное – назад. Сигналы с пульта или клемм управ-
ления на направление вращения не влияют.
Коэффициент сигнала на входе AVI
Коэффициент сигнала на входе ACI
12-1-1-36
Заводская установка: 100.0
Значения
-500.0~500.0 %
Параметры 03-03~03-12 используются в тех случаях, когда источником задания частоты является
аналоговый сигнал.
Постоянная времени входа AVI
Постоянная времени входа ACI
12-1-1-37
Заводская установка: 0.01
Значения
0.00~20.00 с
Данные задержки могут использоваться для фильтрации помех в аналоговых сигналах.
Если установленная постоянная времени слишком велика, то управление будет стабильным, но ре-
акция системы на изменение сигнала - медленной. Если установленная постоянная времени слиш-
ком мала, то реакция будет быстрее, но поведение системы может стать нестабильным. Опти-
мальное значение подбирается по оптимальному соотношению стабильности и скорости реакции.
Функция сложения аналоговых сигналов
Заводская установка: 0
Значения
0: Отключена (AVI, ACI)
1: Включена (кроме входов опциональных плат)
При 03-18 = 1:
Пример 1: При 03-00 = 03-01 = 1 Задание частоты = AVI + ACI
При 03-18 = 0 и 03-00 = 03-01 = 1 приоритет имеет AVI (ACI игнорируется)
Сдвиг 03-03: =
Коэффициент 03-11: 03-11 =
6Гц
