Глава 1 Введение| MS300

1-6

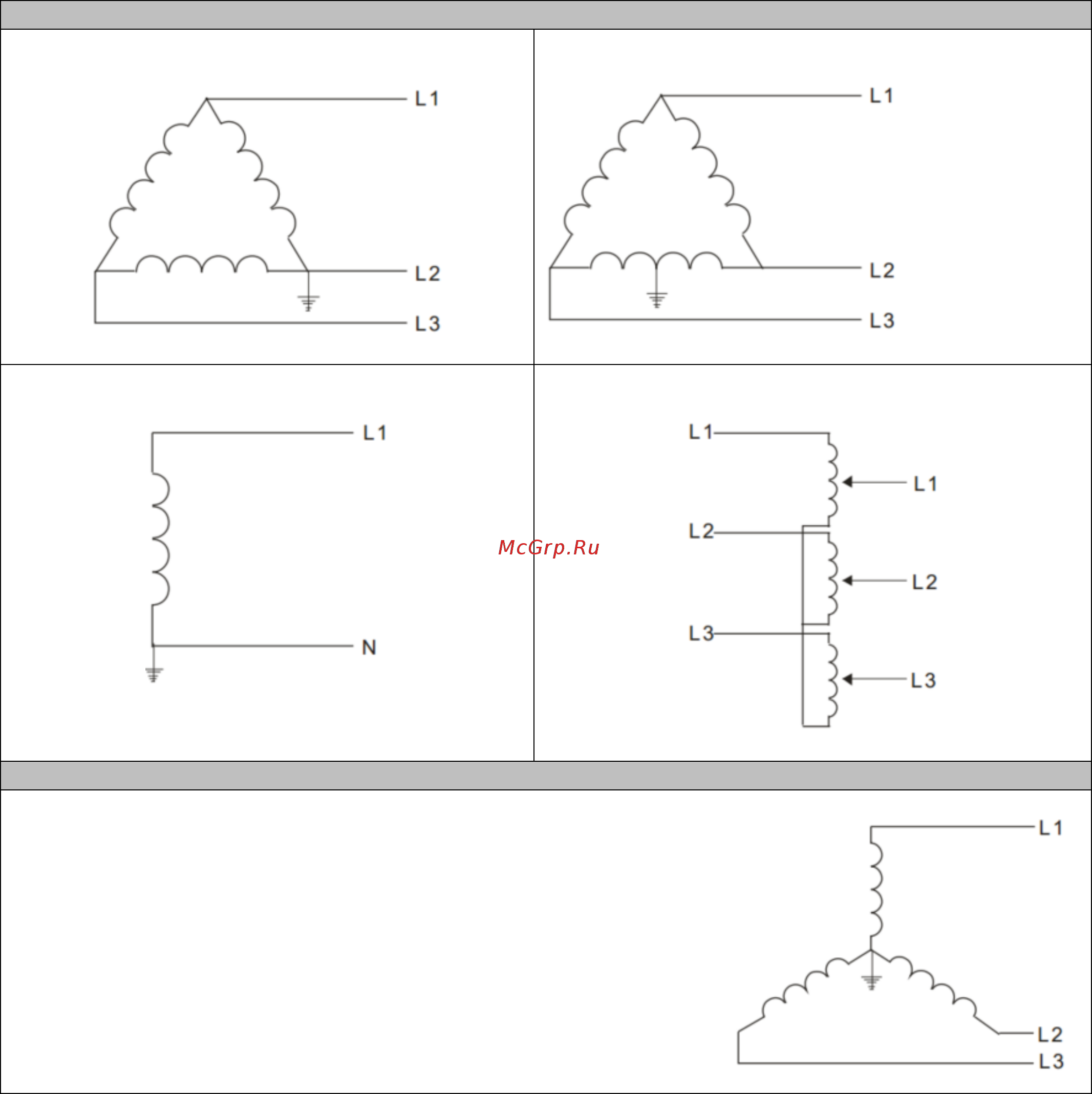

Система с асимметричным заземлением (Система TN с угловым заземлением)

Внимание: Не удаляйте перемычку RFI при подключенном питании!

В четырех следующих случаях перемычка RFI должна быть удалена. Это делается для предохранения си-

стемы от заземления через перемычку и конденсаторы фильтра и выхода преобразователя из строя.

Перемычка RFI должна быть удалена

1. Угловое заземление при подключении в тре-

угольник

2. Заземление в средней точке фазы в многоугольной

конфигурации

3. Заземление одного провода в однофазных систе-

мах

4. Отсутствие заземления нейтрали в трехфазных кон-

фигурациях с автотрансформатором

Перемычка RFI может использоваться

Внутреннее заземление через конденсаторы фильтра, снижающее

электромагнитное излучение. В системах с симметричным заземлени-

ем и высокими требованиями к электромагнитной совместимости мо-

жет быть установлен фильтр ЭМС. На рисунке справа показан пример

такой системы.
