файл скачан с сайта deltronics.ru
Глава 10 Пульт управления| MS300
10-3

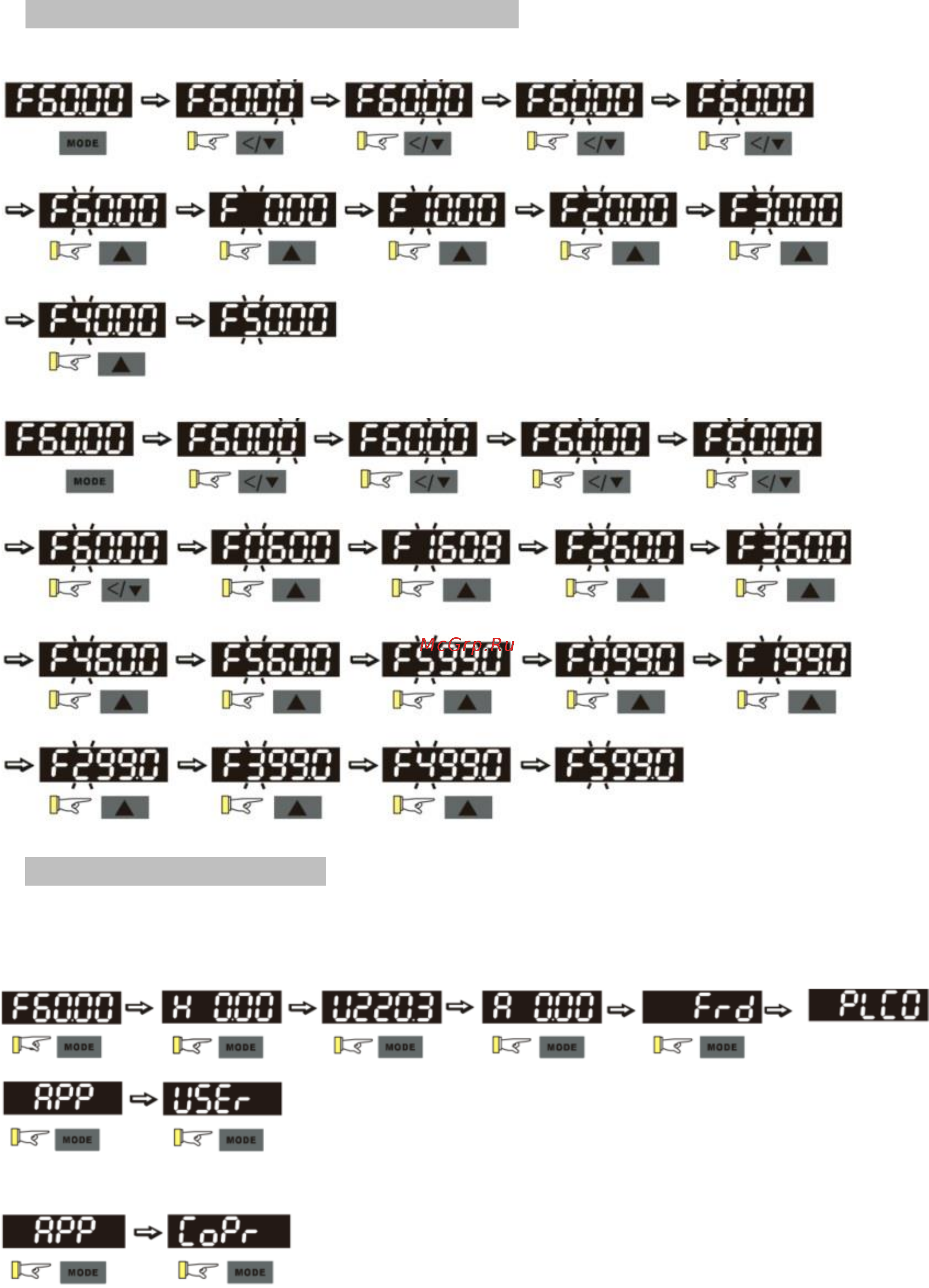

B. Страница F (Страница установки задания частоты)
Общий режим 1 (максимальная частота 01-00 – двузначная, например, 01-00=60.00 Гц)
Общий режим 2 (максимальная частота 01-00 – трехзначная, например, 01-00=599.0 Гц)
C. Страница выбора применения
На странице выбора применения отображается надпись APP, но эта страница не появляется, если 13-00=0.
Ниже приведены варианты настройки параметра 13-00:
13-00=0
Страница выбора применения неактивна и не отображается на дисплее:
13-00=1: Пользовательское применение, на дисплее отображается как USEr:
применение отображается последовательно
установка парамет-
ров Вместо MODE под APP нужно поставить ENTER
13-00=2: Применение - компрессор, на дисплее отображается как CoPr:
применение отображается последовательно
установка парамет-
ров Вместо MODE под APP нужно поставить ENTER
