файл скачан с сайта deltronics.ru
Глава 16 Применение функции ПЛК| MS300
16-23

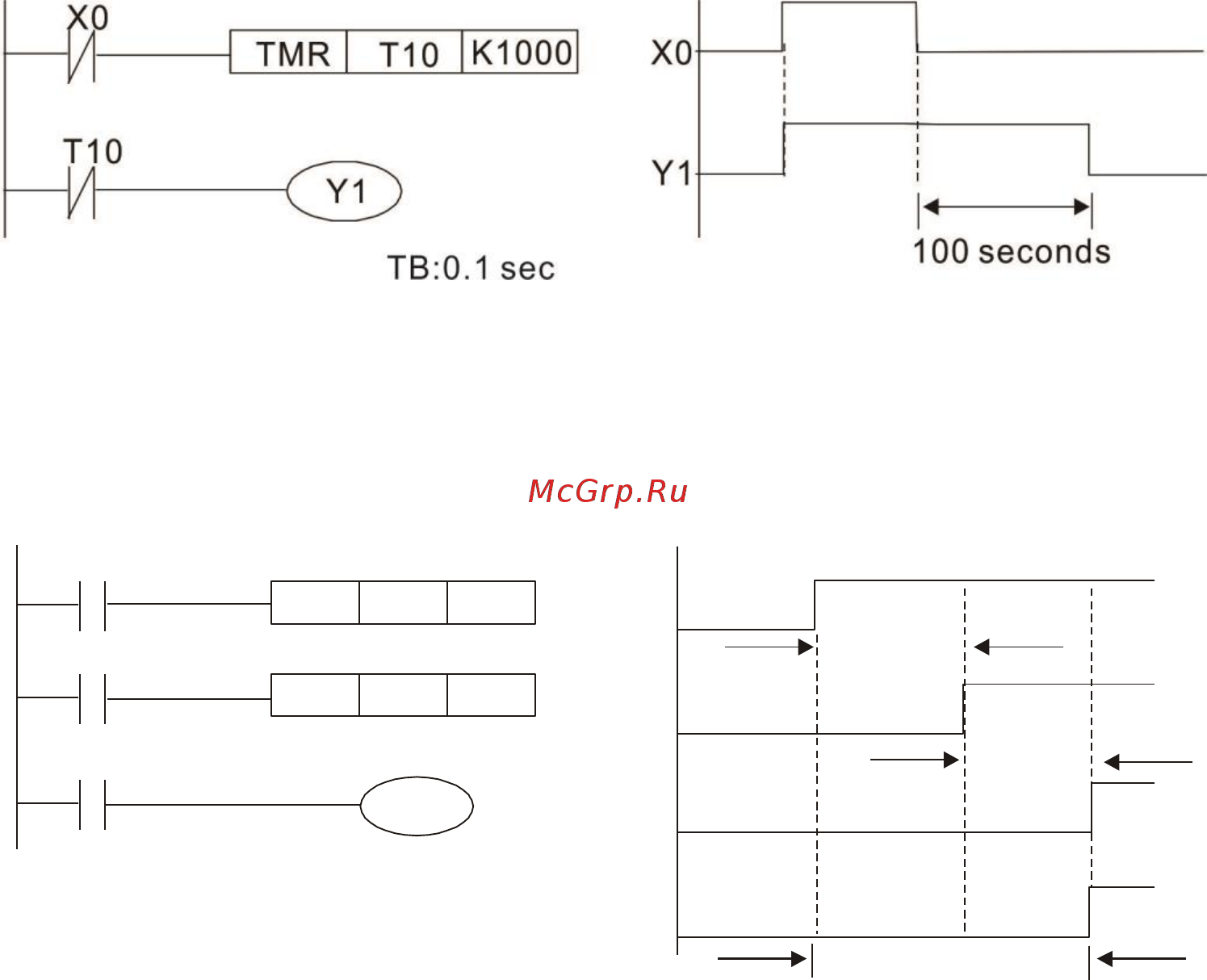

Пример 10: Цепь задержки
Если вход X0 на рисунке ниже включен, и соответственно его НЗ контакт разомкнут, тай-
мер T10 не имеет питания, и обмотка Y1 включена. T10 включится и начнет отсчет време-
ни только после выключения входа X0, а обмотка Y1 отключится с задержкой 100 c
(K1000*0.1 c =100 с).
Пример 11: Цепь задержки на включение и выключение содержит два таймера; выход Y4 переключа-
ется с задержкой при включении и выключении входа X0.
рисунок?
Пример 12: Увеличенная задержка
На левой диаграмме ниже общее время задержки от включения входа X0 до включения
выхода Y1 составляет (n1+n2)*T, где T – цикл работы. Таймеры: T11, T12; цикл работы: T.
X0
Y1
TMR T12
Kn2
X0
T11
TMR
T11
Kn1
T12
Y1
T11
T12
n1*T
n2*T
(n1+n2)*T
