Глава 12 Описание параметров| MS300
12-3
Связанные параметры: 01-00 Максимальная рабочая частота и 01-11 Нижний предел выходной ча-
стоты.

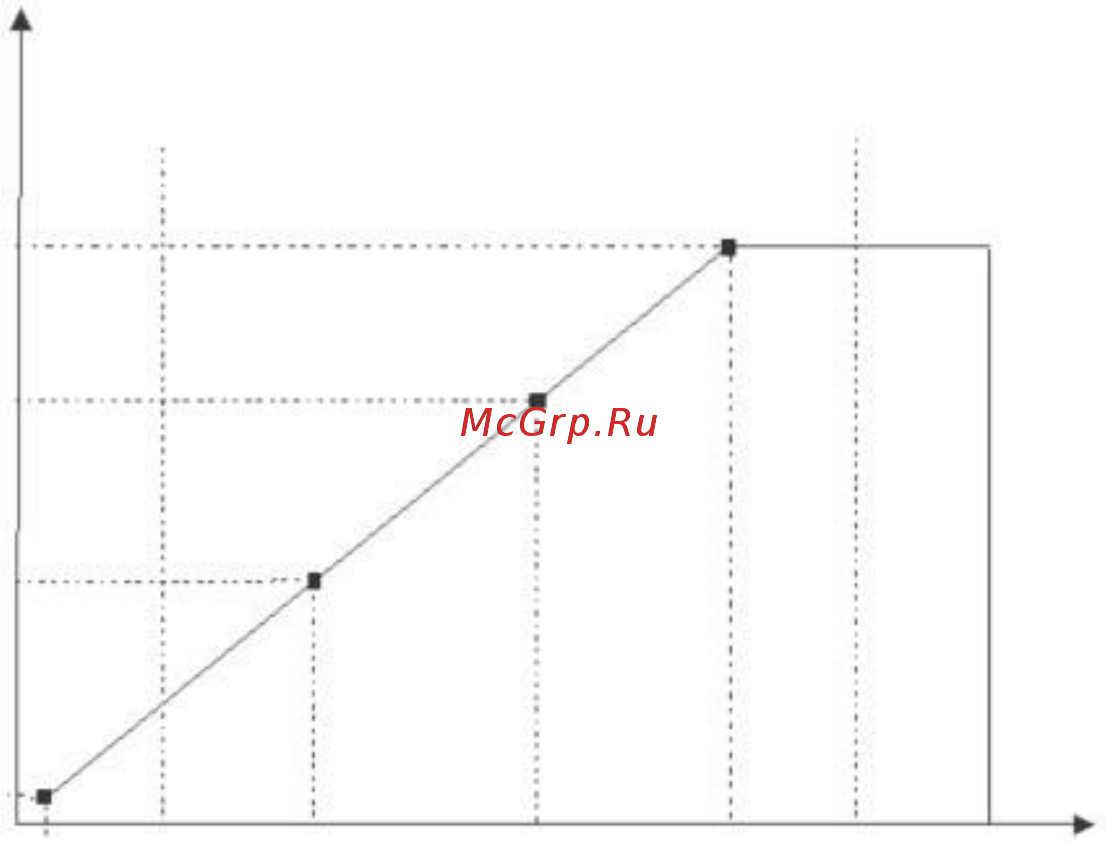

Напряжение
01-11 01-10
Нижний предел выходной частоты Верхний предел выходной частоты
01-02
Номинальное напряжение
двигателя (Vbase)
01-04
Напряжение средней точки 1
01-06
Напряжение средней точки 2
01-08
Минимальное напряжение Частота
(Vmin)
01-07 01-05 01-03 01-01 01-00
Минимальная Частота Частота Ном. частота Максимальная
частота (Fmin) средней средней двигателя частота
точки 2 точки 1 (Fbase)
Нижний предел выходной частоты ограничивает минимальную выходную частоту двигателя. Если
задание частоты ниже этого ограничения, то привод будет работать на уровне ограничения.
При пуске привод начинает работать с минимальной частоты (01-07), разгоняясь до заданного зна-
чения. Во время разгона нижний предел выходной частоты не действует.
Установка верхнего и нижнего пределов частоты используется для предотвращения ошибок управ-
ления, перегрева на слишком низких частотах или повреждений на слишком большой скорости.
If the output frequency upper limit setting is 50 Hz and frequency setting is 60 Hz, max. output frequency
will be 50 Hz.
Если нижний предел установлен равным 10 Гц, а минимальная частота (01-07) равна 1.5 Гц, то при-
вод будет работать на частоте 10 Гц при задании частоты в диапазоне от 01-07 до 10 Гц. Если зада-
ние частоты ниже 01-07, то привод останется в режиме ожидания, и напряжения на выходе не бу-
дет.
Если верхний предел установлен равным 60 Гц, и задание частоты также равно 60 Гц, только зада-
ние частоты будет ограничено величиной 60 Гц. Реальная выходная частота может быть больше 60
Гц, если включена функция компенсации скольжения.
При включенном режиме высокой скорости максимальная выходная частота может быть установ-
лена в диапазоне 0.00~1500.0 Гц.
