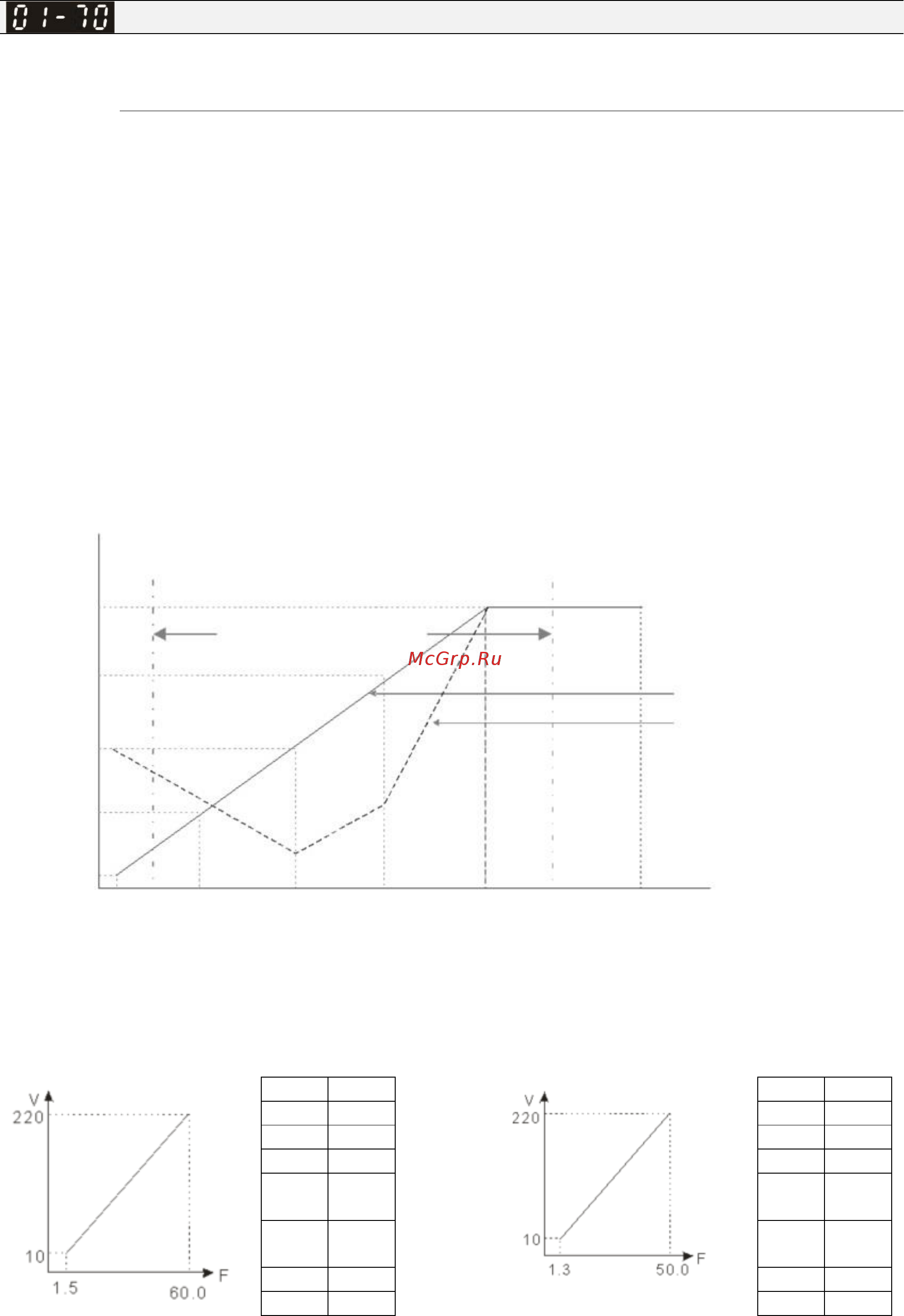

Глава 12 Описание параметров| MS300
12-19
Минимальное напряжение двигателя 4
Заводская установка: 0.0 / 0.0
Значения
Серии 110В / 230В: 0.0~240.0В
Серия 460В: 0.0~480.0В
Зависимость V/F обычно устанавливается в соответствии с допустимыми нагрузочными характери-
стиками двигателя. Если нагрузочные характеристики превышают ограничения двигателя, то сле-
дует обратить особое внимание на отведение тепла, динамическую балансировку и смазку под-
шипников двигателя.
Установка слишком большого напряжения на низких частотах может привести к повреждению
двигателя, перегреву и срабатыванию защит от опрокидывания и перегрузки по току. Во избежа-
ние повреждения двигателя будьте осторожны при установке напряжения.
Параметры 01-35 ~ 01-42 задают зависимость V/F для двигателя 2. Если на дискретный вход с
функцией 14 (установленной в соответствующем параметре из диапазона 02-01 ~ 02-08 или 02-26
~ 02-31 (для дополнительной платы)) подан сигнал, то преобразователь будет использовать зави-
симость V/F для второго двигателя.
Если включен режим высокой скорости, то максимальная выходная частота устанавливается в
диапазоне 0.00~1500.0 Гц.
Зависимость V/F для двигателя 1 показана ниже. Зависимость V/F для двигателя 2 строится анало-
гично.
Напряжение
01-11 Нижний предел частоты 01-10 Верхний предел частоты
Напряжение 1
01-02 Диапазон выходной
частоты
Напряжение 2 Стандартная зависимость V/F
01-04
Специальная зависимость V/F
Напряжение 3
01-06
Напряжение 4
01-08 Частота
01-07 01-09 01-05 01-03 01-01 01-00
Частота 4 Пусковая Частота 3 Частота 2 Частота 1 Максимальная
частота выходная частота
Зависимость V/F
Типовые зависимости V/F:
(1) Общее применение
Двигатель на 60 Гц
Пар.
Напр.
01-00
60.0
01-01
60.0
01-02
220.0
01-03
01-05
1.50
01-04
01-06
10.0
01-07
1.50
01-08
10.0
Двигатель на 50 Гц
Пар.
Напр.
01-00
50.0
01-01
50.0
01-02
220.0
01-03
01-05
1.30
01-04
01-06
10.0
01-07
1.30
01-08
10.0
