файл скачан с сайта deltronics.ru
Глава 4 Подключение| MS300
4-5

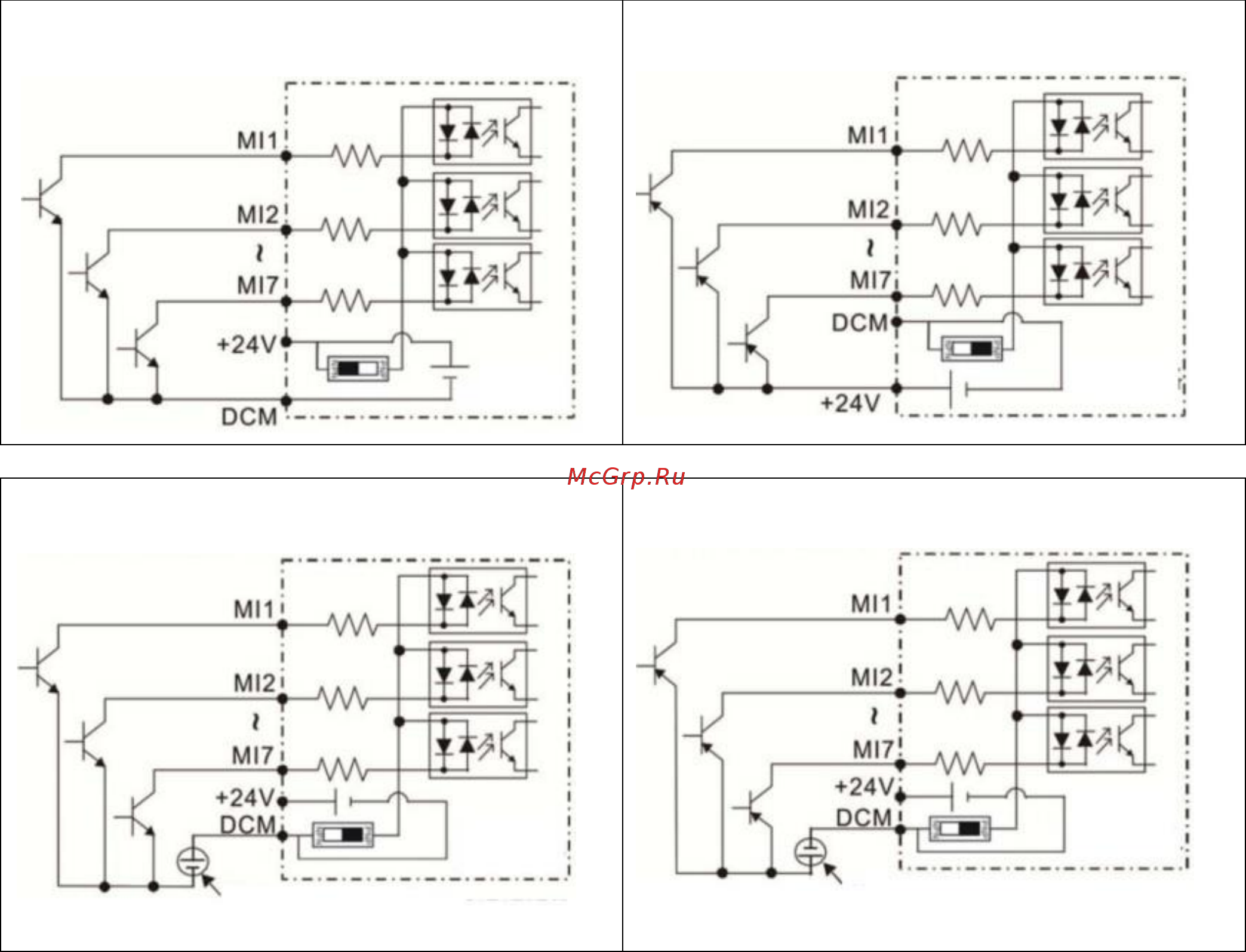

Рисунок 2
Варианты подключения NPN / PNP
(1) Режим NPN (SINK)
с внутренним источником питания (+24В)
Внутренние
цепи
(2) Режим PNP (SOURCE)
с внутренним источником питания (+24В)
Внутренние
цепи
(3) Режим NPN (SINK)
с внешним источником питания (+24В)
Внутренние
цепи
Внешний источник питания +24В
(4) Режим PNP (SOURCE)
с внешним источником питания (+24В)
Внутренние
цепи
Внешний источник питания +24В
