файл скачан с сайта deltronics.ru
Глава 17 Функция STO| MS300
17-8
17-6-4 STL1, 06-44 = 0 или 1

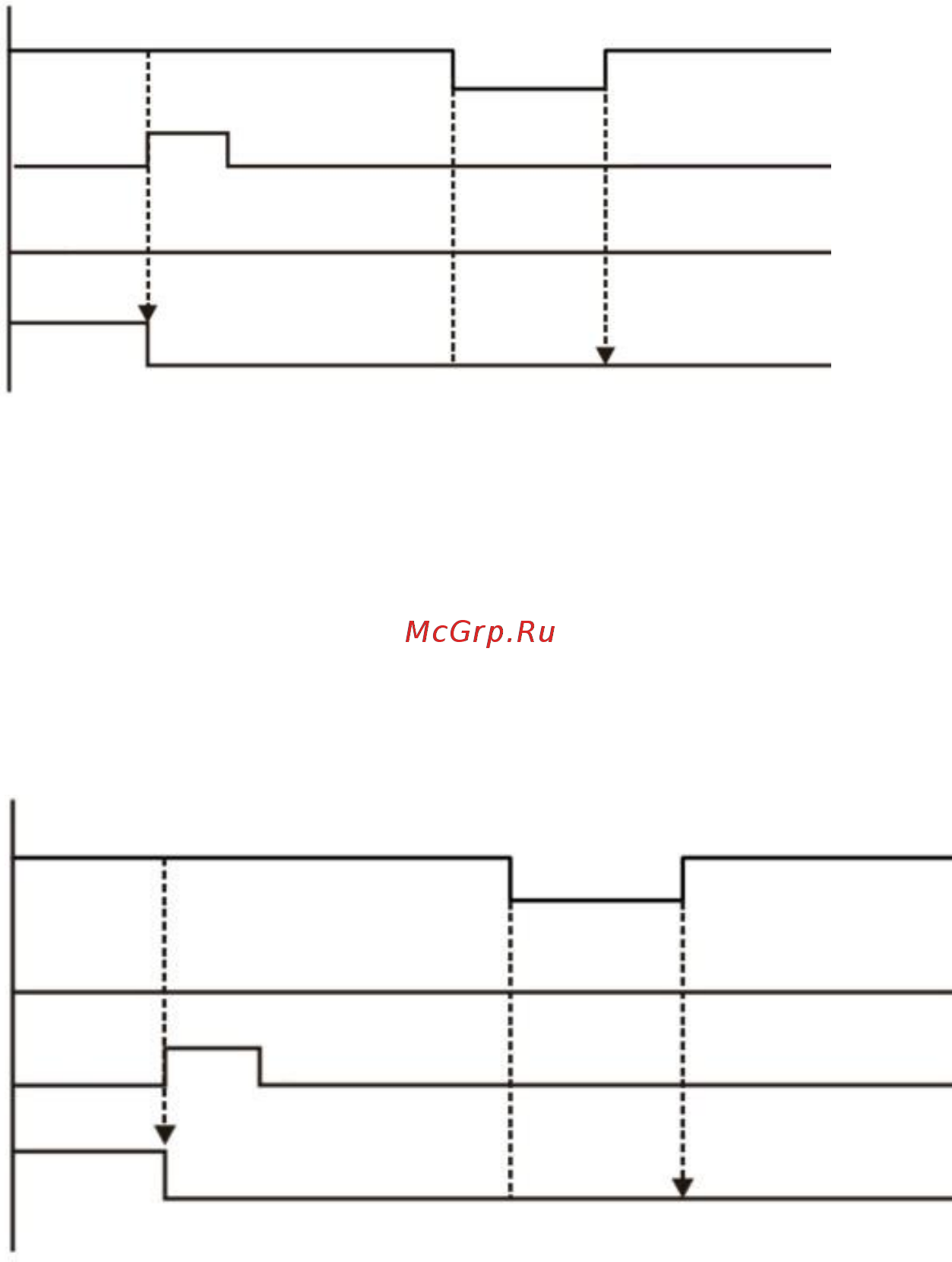

Как показано на рисунке 8: Если S1~DCM выключится в процессе работы (функция STO необходима),
то напряжение с выхода снимается, и на дисплее появляется индикация ошибки STL1. Однако эта
ошибка не может быть сброшена, даже если состояние S1 восстановится (ВКЛ). Чтобы сбросить
ошибку, необходимо отключить и вновь подать питание.
Команда ПУСК ПУСК СТОП ПУСК
Состояние S1~DCM ВКЛ ВЫКЛ ВКЛ
Состояние S2~DCM ВКЛ
Выход ПЧ Работает Отключен
Рисунок 8
17-6-5 STL2, 06-44 = 0 или 1
Как показано на рисунке 9: Если S1~DCM включен в процессе работы (функция STO не требуется), а
S2~DCM выключится (функция STO необходима), то напряжение с выхода снимается, и на дисплее
появляется индикация ошибки STL2. Однако эта ошибка не может быть сброшена, даже если состо-
яние S2 восстановится (ВКЛ), независимо от значений параметров. Чтобы сбросить ошибку, необхо-
димо отключить и вновь подать питание.
Команда ПУСК ПУСК СТОП ПУСК
Состояние S1~DCM ВКЛ
Состояние S2~DCM ВКЛ ВЫКЛ ВКЛ
Выход ПЧ Работает Отключен
Рисунок 9
