файл скачан с сайта deltronics.ru
Глава 16 Применение функции ПЛК| MS300
16-37
Команда
Функция
ANB
Последовательное подключение блока
Операнд
Не используется
Описание:
ANB выполняет операцию "И" между результатом предыдущих операций и текущим со-
держимым накопительного регистра.
Пример:

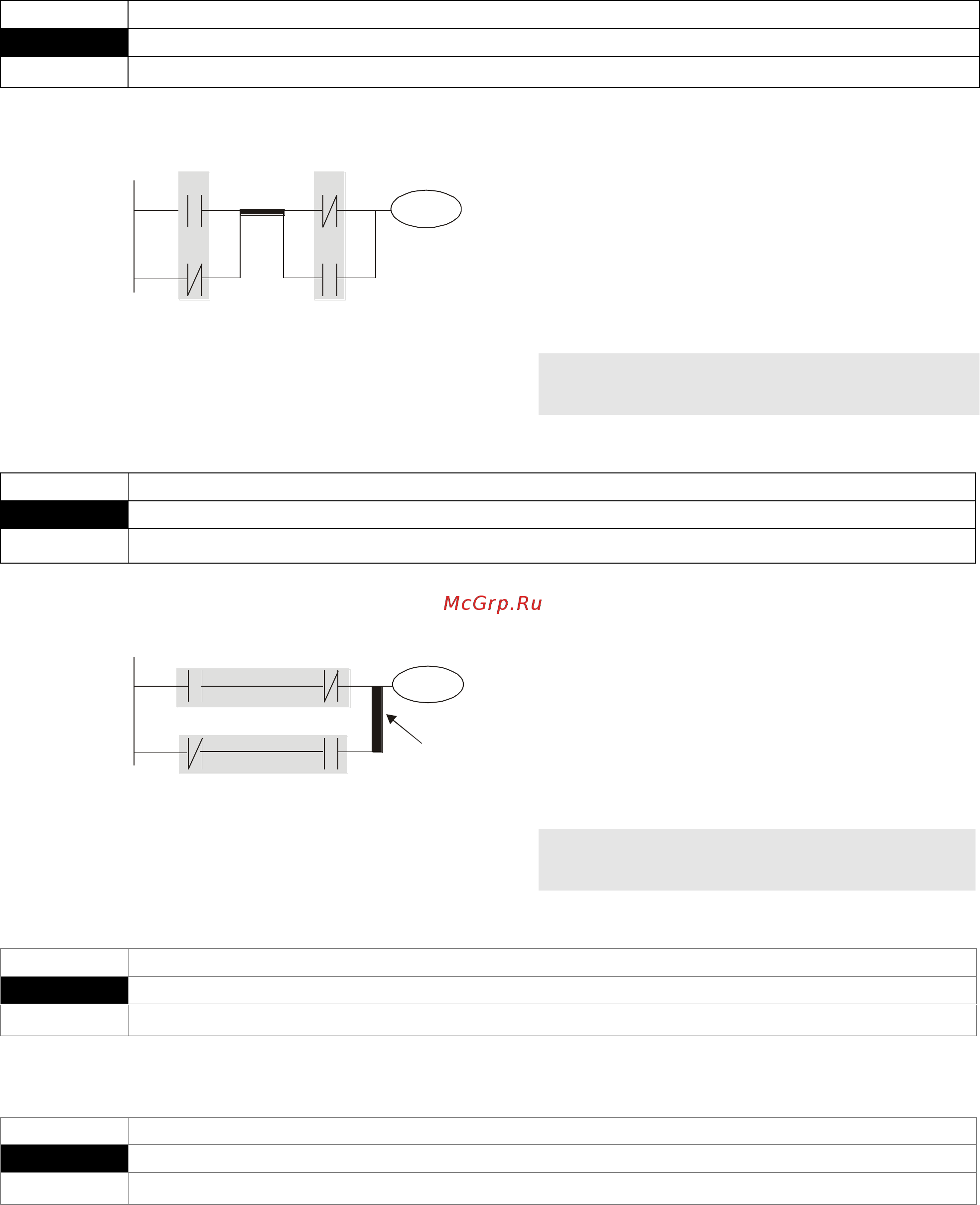

Лестничная диаграмма:
X1
X3
Y1
X0
X2
ANB
Block A
Block B
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
ORI
X2
Параллельное подключение
НЗ контакта X2
LDI
X1
Вставка НЗ контакта X1
OR
X3
Параллельное подключение
НО контакта X3
ANB
Последовательное подключе-
ние блока
OUT
Y1
Подключение обмотки Y1
Команда
Функция
ORB
Параллельное подключение блока
Операнд
Не используется
Описание:
ORB выполняет операцию "ИЛИ" между результатом предыдущих операций и текущим
содержимым накопительного регистра.
Пример:
Лестничная диаграмма:
X1
X3
Y1
X0
X2
ORB
Block A
Block B
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
ANI
X1
Последовательное подключе-
ние НЗ контакта X1
LDI
X2
Вставка НЗ контакта X2
AND
X3
Последовательное подключе-
ние НО контакта X3
ORB
Параллельное подключение
блока
OUT
Y1
Подключение обмотки Y1
Команда
Функция
MPS
Сохранение в стек
Операнд
Не используется
Описание:
Запись текущего содержимого накопительного регистра в стек (увеличение на 1 указате-
ля стека).
Команда
Функция
MRD
Чтение стека (указатель не изменяется)
Операнд
Не используется
Описание:
Чтение текущего содержимого стека и запись его в накопительный регистр (указатель
стека не изменяется).
