Глава 5 Силовые клеммы| MS300

5-3

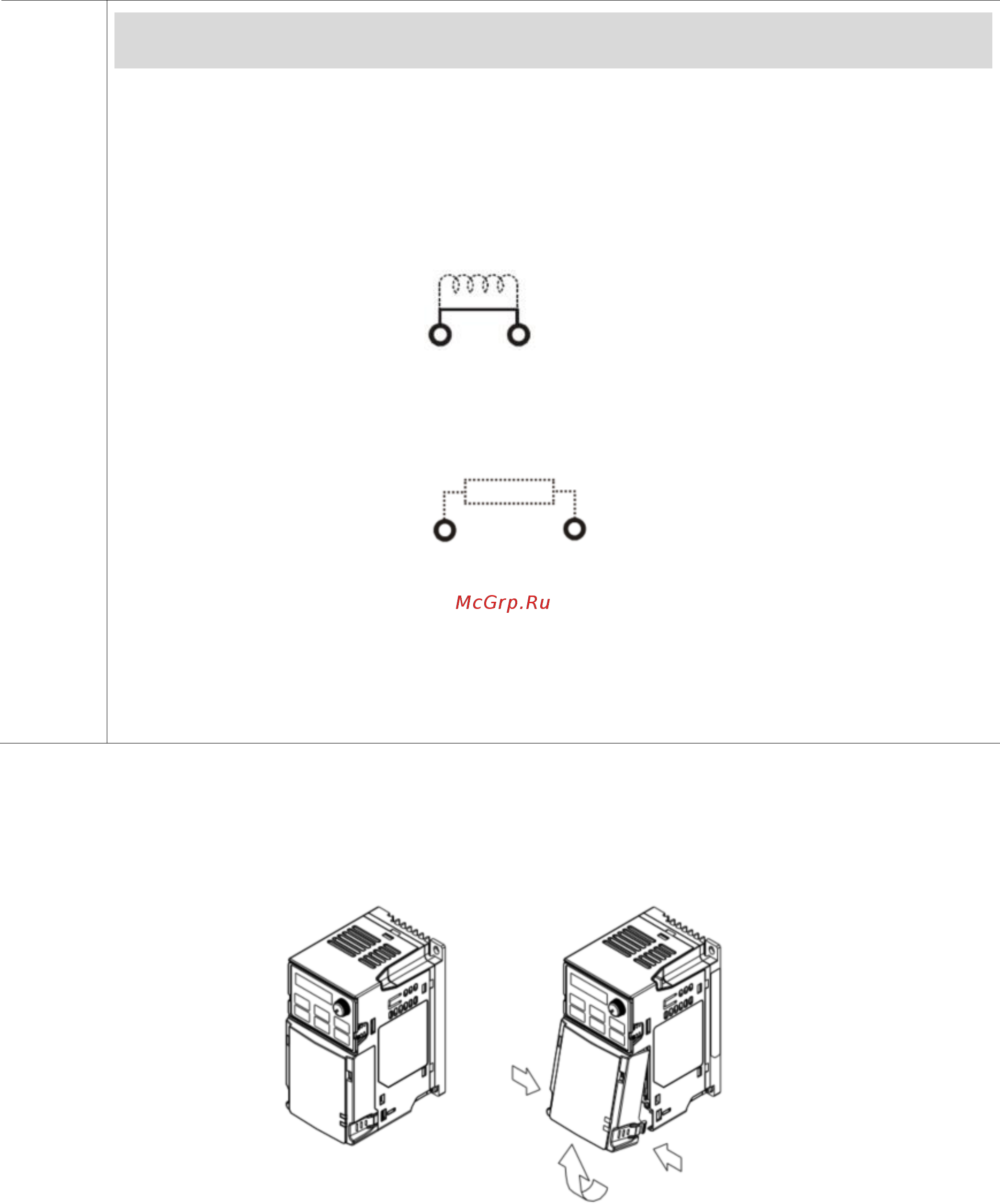

Клеммы подключения дросселя постоянного тока, тормозного резистора и цепи посто-

янного тока

 Клеммы подключения дросселя постоянного тока, служащего для улучшения коэффициента

мощности и снижения гармонических искажений, при поставке соединены перемычкой.

Удалите ее перед подключением дросселя постоянного тока.

 Если клеммы DC+/+1, +2/B1 соединены перемычкой и используются для подключения тор-

мозного резистора или иного подключения к шине постоянного тока, то следите за тем, что-

бы перемычка была правильно подключена, а винты клемм хорошо затянуты, иначе преоб-

разователь может потерять питание при работе, а клеммы могут быть повреждены.

Дроссель постоянного тока (опция)

DC+/+1 +2/B1

 При использовании преобразователя в применениях, требующих частых замедлений, мало-

го времени останова или высокого тормозного момента используйте тормозной резистор.

Тормозной резистор (опция)

+2/B1 В2

 Внешний тормозной резистор необходимо подключать к клеммам +2/B1, B2.

 НЕ соединяйте между собой клеммы подключения резистора, и не подключайте резистор

непосредственно к клеммам DC+/+1 и DC-, +2/B1 и DC-, в противном случае преобразова-

тель выйдет из строя.

 Клеммы DC+ и DC- используются при подключении к общей шине постоянного тока, по-

дробнее подключение описано в главе 5-1.

Снятие передней крышки

 Перед подключением силовых клемм и клемм управления необходимо снять переднюю крышку. Сня-

тие крышки показано на рисунке ниже.

 На рисунке ниже снятие крышки показано на примере типоразмера А. Снятие крышки на моделях дру-

гих типоразмеров аналогично.

Нажмите защелки на обеих сторонах, и поверните крышку на себя
