Введение| MS300

1-5

Изоляция сети от заземления:

Если предполагается использовать преобразователь в сети с изолированной нейтралью (IT) или в асиммет-

ричной системе заземления (TN), то перемычка RFI должна быть удалена. Удаление перемычки отключает

внутренние емкости от земли во избежание повреждения внутренних цепей и снижения токов утечки.

Важные замечания по подключению заземления

 Для снижения уровня электромагнитных помех, обеспечения безопасности персонала и корректной

работы преобразователь должен быть правильно заземлен при установке.

 Сечение заземляющего проводника должно отвечать действующим нормам безопасности.

 Экран экранированных кабелей должен быть соединен с заземлением преобразователя с целью обес-

печения норм безопасности.

 При выполнении вышеперечисленных требований только экран силового экранированного кабеля

может использоваться в качестве заземления.

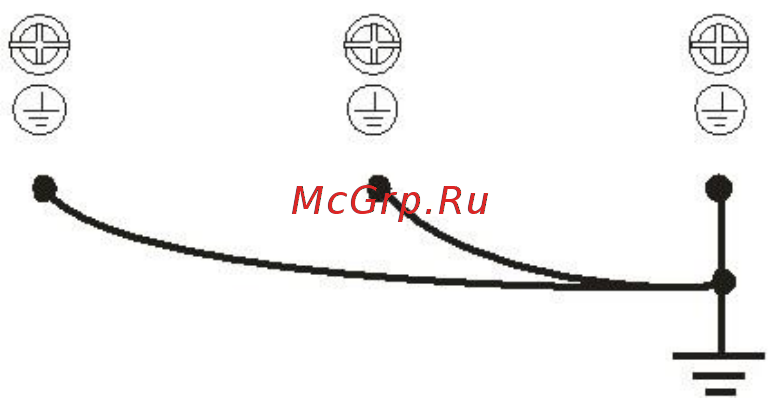

 При установке нескольких преобразователей не соединяйте их клеммы заземления последовательно,

подключайте каждый преобразователь к заземлению отдельным проводом.

Клемма заземления

Подключение кабелей заземления

Обратите особое внимание на следующее:

 Не удаляйте перемычку RFI под напряжением.

 Удаление перемычки RFI отключает также и конденсаторы встроенного фильтра ЭМС, поэтому соот-

ветствие нормам ЭМС не может быть гарантировано.

 Не удаляйте перемычку RFI в системах электроснабжения с заземлением.

 Не удаляйте перемычку RFI при выполнении высоковольтных тестов. Если при выполнении высоко-

вольтных тестов для объекта в целом ток утечки слишком велик, то сеть и двигатель должны быть от-

ключены.

Сеть с изолированной нейтралью (IT)

Сеть с изолированной нейтралью называется также сетью IT, незаземленной системой или системой с вы-

соким сопротивлением заземления (более 30 Ом).

 Отключите перемычку RFI.

 Проверьте, нет ли избыточного электромагнитного излучения, воздействующего на соседние низко-

вольтные цепи.

 В некоторых ситуациях трансформатор и кабель подавляют помехи в достаточной степени. В случае

сомнений установите дополнительный электростатический кабель на стороне питающей сети между

силовой цепью и клеммами управления.

 Не устанавливайте внешний фильтр ЭМС. Такой фильтр подключается к заземлению через свои кон-

денсаторы, соединяя таким образом сеть с землей. Это очень опасно и может вывести преобразова-

тель из строя.
