файл скачан с сайта deltronics.ru

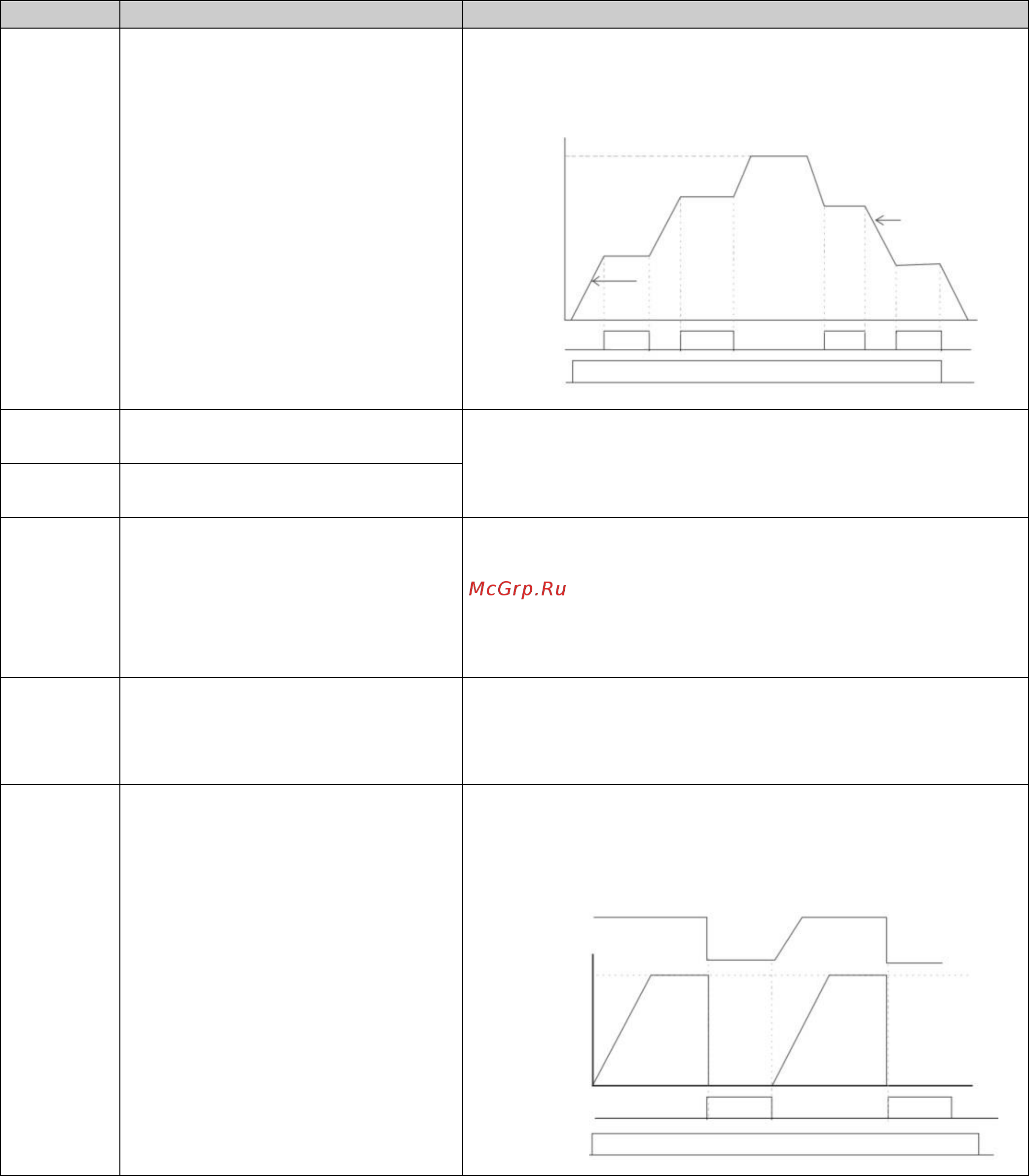

Глава 12 Описание параметров| MS300
12-14
Значение
Функция
Описание
7
Задержка разгона / замедления
При поступлении сигнала на этот вход привод прекращает
разгон или замедление. После снятия сигнала разгон или
замедление продолжается.
Частота
Заданная
частота Прекращение Прекращение
разгона замедления
Реальная
Прекращение частота
разгона
Реальная частота
Время
MIx-DCM ВКЛ ВКЛ ВКЛ ВКЛ
ПУСК ВКЛ ВЫКЛ
8
Выбор времени разгона / замед-
ления 1 / 2
В зависимости от сочетания состояний этих входов будет
выбрана одна из 4-х пар времен разгона / замедления.
9
Выбор времени разгона / замед-
ления 3 / 4
10
Сигнал внешней неисправности
(EF)
Вход сигнала внешней неисправности. При поступлении
этого сигнала привод останавливается в соответствии с
параметром 07-20, при этом на дисплее появляется инди-
кация EF (эта ошибка записывается в память). Для про-
должения работы необходимо устранить причину сигнала
и подать сигнал сброса.
11
Гарантированное отключение
(Base Block)
При поступлении сигнала на этот вход напряжение с вы-
хода ПЧ немедленно снимается. Двигатель останавлива-
ется выбегом, а на дисплее появляется индикация B.B.
Подробнее см. описание параметра 07-08.
12
Временное отключение напряже-
ния (пауза на выходе)
При поступлении сигнала на этот вход напряжение с вы-
хода ПЧ немедленно снимается. Двигатель останавлива-
ется выбегом. После отключения сигнала привод разго-
няется до заданной частоты.
Напряжение
Частота
Заданная
частота
Время
MIx-DCM ВКЛ ВЫКЛ ВКЛ
ПУСК ВКЛ
