файл скачан с сайта deltronics.ru
Глава 12 Описание параметров| MS300
12-40

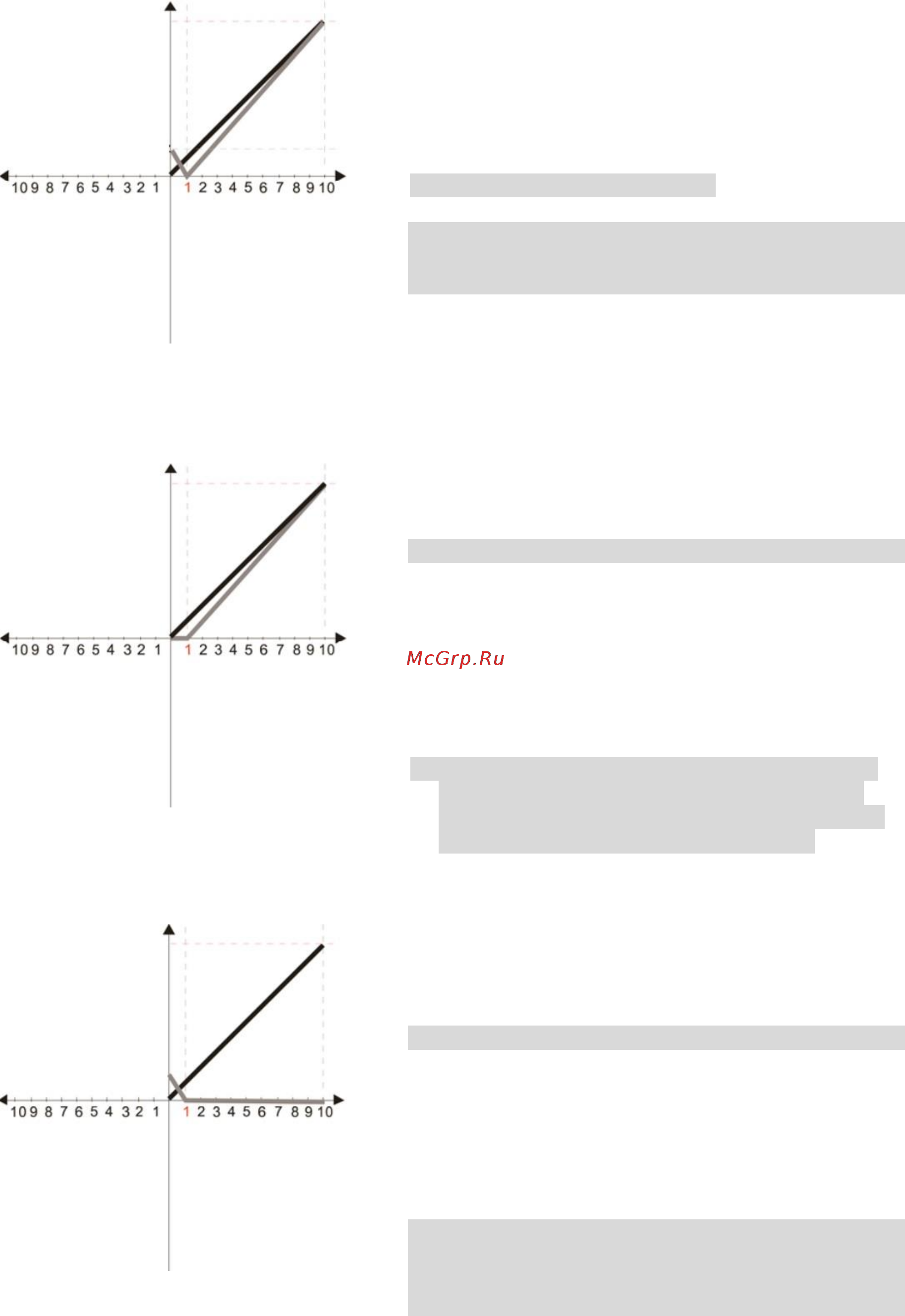

Диаграмма 20
Частота
60 Гц 03-03 (Сдвиг аналогового входа) = 10%
03-07/03-08 (Положительый/отрицательный сдвиг)
0: Нет сдвига
1: Сигнал меньше сдвига равен сдвигу
2: Сигнал больше сдвига равен сдвигу
3: Сдвиг соответствует заданию 0 Гц, отрицательные за-
дания преобразовываются в положительные
-В В 4: Сдвиг соответствует заданию 0 Гц
03-10 (Аналоговое задание для вращения назад)
0: Отрицательное задание преобразуется в положитель-
ное. Направление вращения определяется сигналами
с пульта или клемм управления.
1: Отрицательное задание разрешено. Положительное
задание соответствует вращению вперед, отрица-
тельное – назад. Сигналы с пульта или клемм управ-
ления на направление вращения не влияют.
03-11 Коэфф. аналогового входа AVI = 10/9 = 111.1%
Диаграмма 21
Частота
60 Гц 03-03 (Сдвиг аналогового входа) = 10%
03-07/03-08 (Положительый/отрицательный сдвиг)
0: Нет сдвига
1: Сигнал меньше сдвига равен сдвигу
2: Сигнал больше сдвига равен сдвигу
3: Сдвиг соответствует заданию 0 Гц, отрицательные за-
дания преобразовываются в положительные
-В В 4: Сдвиг соответствует заданию 0 Гц
03-10 (Аналоговое задание для вращения назад)
0: Отрицательное задание преобразуется в положитель-
ное. Направление вращения определяется сигналами
с пульта или клемм управления.
1: Отрицательное задание разрешено. Положительное
задание соответствует вращению вперед, отрица-
тельное – назад. Сигналы с пульта или клемм управ-
ления на направление вращения не влияют.
03-11 Коэфф. аналогового входа AVI = 10/9 = 111.1%
Диаграмма 22
Частота
60 Гц 03-03 (Сдвиг аналогового входа) = 10%
03-07/03-08 (Положительый/отрицательный сдвиг)
0: Нет сдвига
1: Сигнал меньше сдвига равен сдвигу
2: Сигнал больше сдвига равен сдвигу
3: Сдвиг соответствует заданию 0 Гц, отрицательные за-
дания преобразовываются в положительные
-В В 4: Сдвиг соответствует заданию 0 Гц
03-10 (Аналоговое задание для вращения назад)
0: Отрицательное задание преобразуется в положитель-
ное. Направление вращения определяется сигналами
с пульта или клемм управления.
1: Отрицательное задание разрешено. Положительное
задание соответствует вращению вперед, отрица-
тельное – назад. Сигналы с пульта или клемм управ-
ления на направление вращения не влияют.
03-11 Коэфф. аналогового входа AVI = 10/9 = 111.1%
6.66Гц
6.66Гц
