Глава 12 Описание параметров| MS300
12-35
Задержка включения теплового реле 3 (двигатель 3)
Задержка включения теплового реле 4 (двигатель 4)
Заводская установка: 60.0
Значения
30.0~600.0 с
Эти параметры рассчитаны на 150% от номинального тока двигателя и используются для предот-
вращения повреждения двигателя от перегрева. По прошествии установленного времени на
дисплее появляется сообщение "EoL3 / EoL4", и двигатель останавливается выбегом.
Реальное время задержки рассчитывается по зависимости I
2
t, выходной частоте и времени рабо-
ты двигателя.

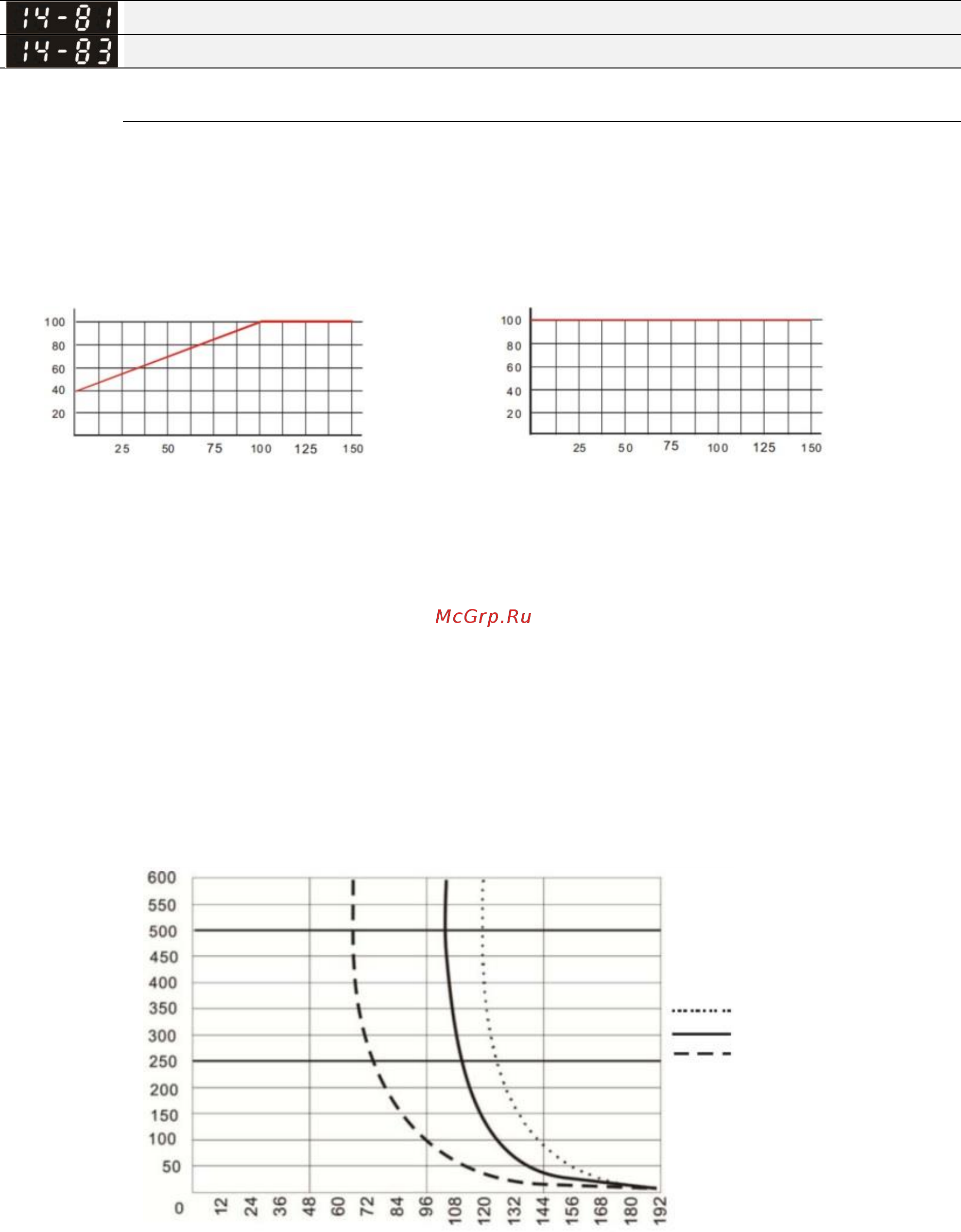

Ток двигателя в % Ток двигателя в %
от номинального от номинального
Номинальная Номинальная
частота частота
двигателя, % двигателя, %
Эффективность охлаждения двигателя Эффективность охлаждения двигателя
с вентилятором на валу с независимым охлаждением
Действие электронного реле зависит от значений 14-80 / 14-82:
1. 14-80 / 14-82 равны 0 (двигатель с независимым охлаждением):
Если выходной ток превышает 150% от номинального тока двигателя (относительно характеристи-
ки охлаждения для двигателя с независимым охлаждением), то преобразователь начинает отсчет
времени. Защита включится, когда время превысит значения 14-81 / 14-83.
2. 14-80 / 14-82 равны 1 (обычный двигатель):
Если выходной ток превышает 150% от номинального тока двигателя (относительно характеристи-
ки охлаждения для двигателя с вентилятором на валу), то преобразователь начинает отсчет вре-
мени. Защита включится, когда время превысит значения 14-81 / 14-83. Реальное время включе-
ния защиты зависит также от конкретного значения выходного тока (показанного на рисунке ниже
в % от нагрузки двигателя):
Включение защиты (с)
F = 50 Гц
F = 40 Гц
F = 20 Гц
Нагрузка двигателя (%)
