файл скачан с сайта deltronics.ru
Глава 7 Опциональные компоненты| MS300
7-33
7-8 Емкостной фильтр

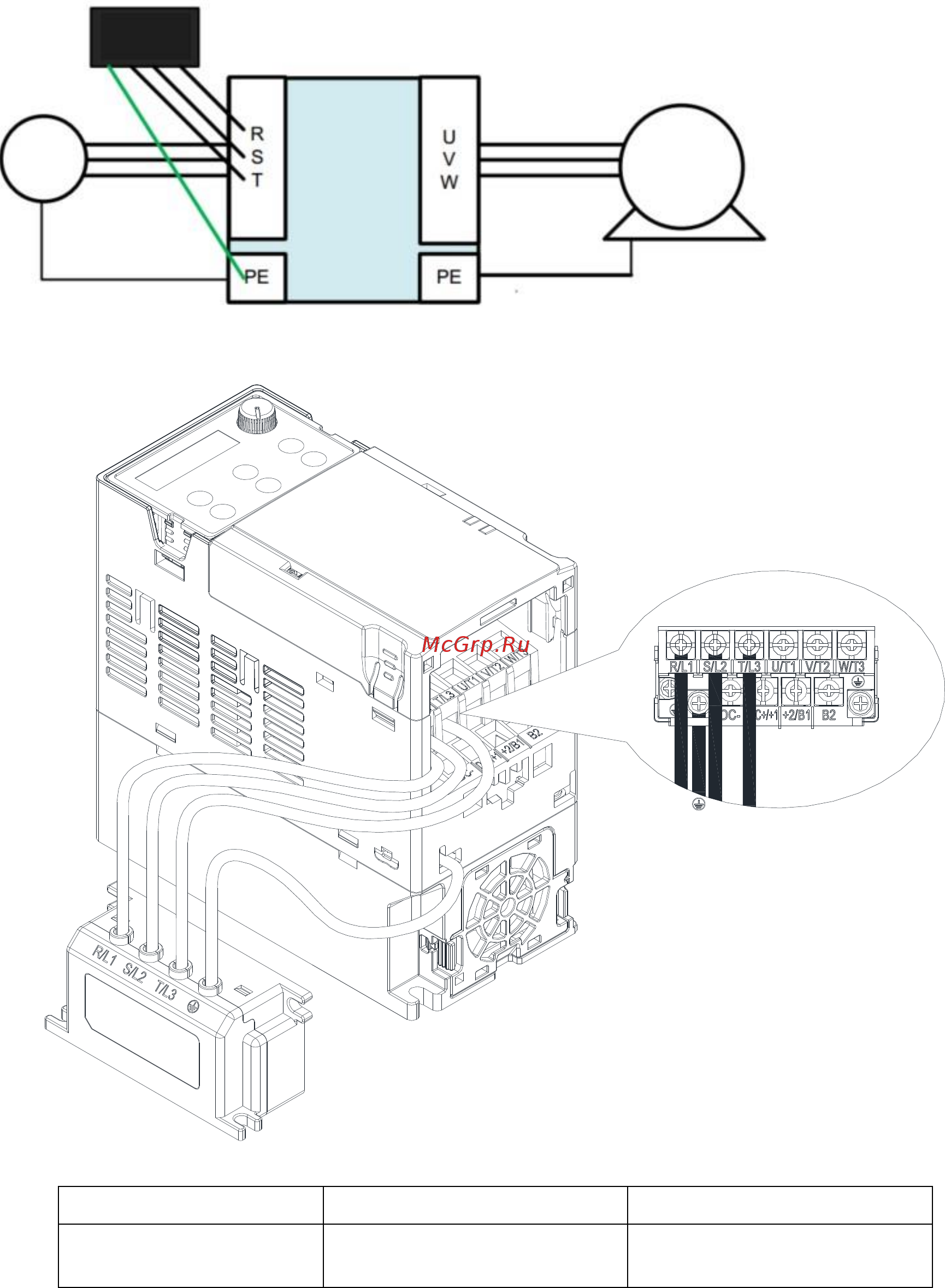

Способ установки:
Емкостной фильтр (CXY101-43A) представляет собой простой фильтр, обеспечивающий начальную
фильтрацию и снижение взаимных помех.
Емкостной
фильтр
Сеть
ПЧ Двигатель
Подключение фильтра к преобразователю:
Спецификация:
Модель
Eмкость
Диапазон температур
CXY101-43A
Cx：1 μF ± 20 %
Cy：0.1 μF ± 20 %
-40 ~ +85°C
R/L1
S/L2
T/L3
