файл скачан с сайта deltronics.ru
Глава 12 Описание параметров| MS300
12-9
Режимы AUTO/HAND МОГУТ переключаться при помощи пульта KPC-CC01 (опция) или сигналом на
дискретном входе для выбора источника главного задания частоты.
Параметры 00-20 и 00-21 определяют источники команд и задания частоты для режима AUTO. Ис-
точники команд и задания частоты для режима HAND определяются параметрами 00-30 и 00-31.
Заводские установки источников команд и задания частоты предназначены для режима AUTO, ко-
торый включается при каждом включении питания преобразователя частоты. Если для переключе-
ния используется дискретный вход, то он имеет наивысший приоритет. Если дискретный вход от-
ключен, то преобразователь игнорирует команды управления, включая команду толчкового режи-
ма JOG.

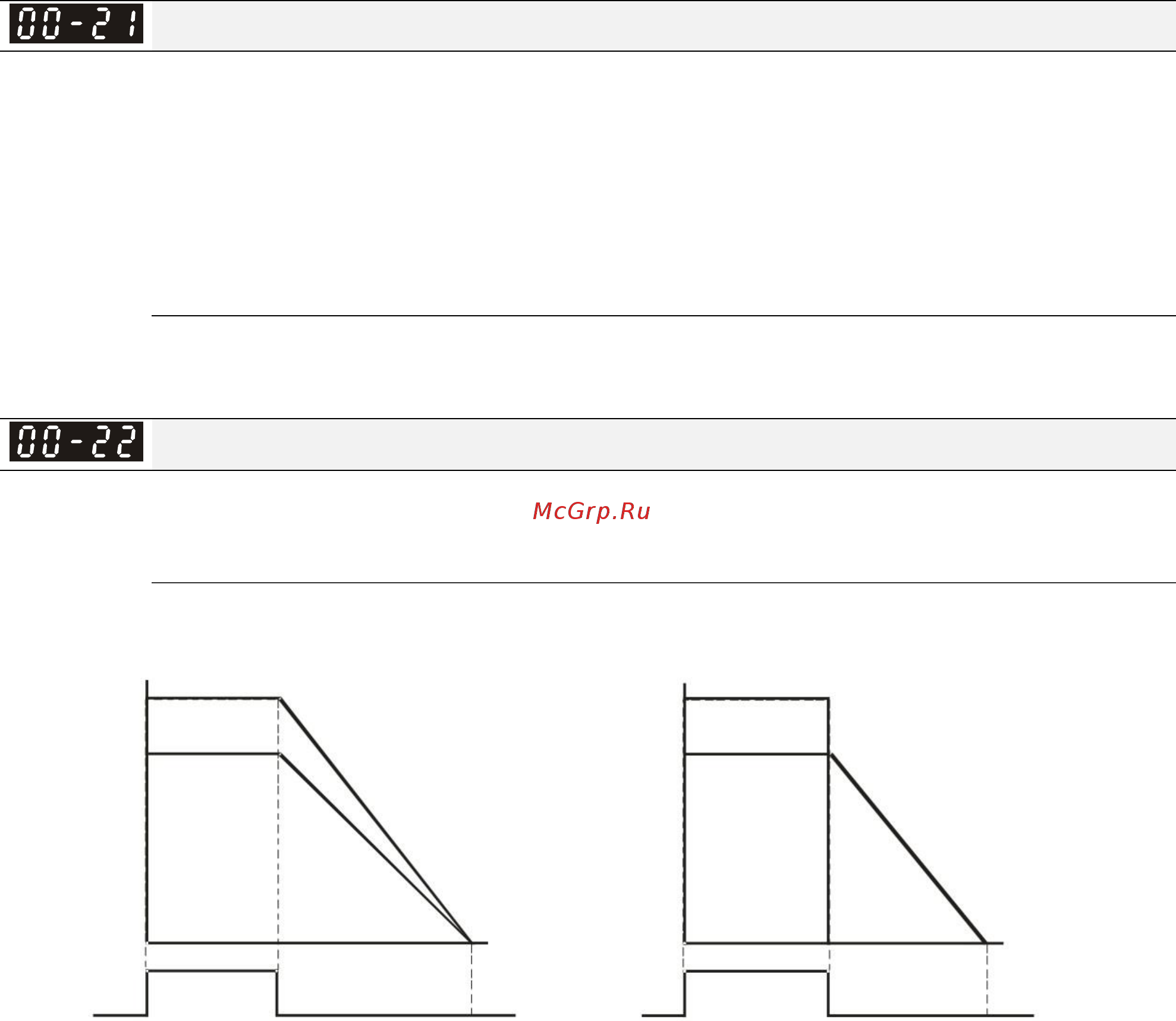

Источник команд управления (режим AUTO)
12-1-1-6
12-1-1-6-1
Заводская установка: 0
Значения
0: Пульт управления
1: Клеммы
2: RS-485
3: Плата CANopen
5: Плата связи (кроме CANopen)
[Примечание]:
Используется совместно с выходом MO (функция 42) или пультом KPC-CC01
Используется для задания источников команд и задания частоты в режиме AUTO.
Если команды подаются с пульта KPC-CC01 (опция), то действуют кнопки RUN, STOP и JOG (F1).
Останов
12-1-1-7
Заводская установка: 0
Значения
0: Плавный останов
1: Выбег
Этот параметр определяет, как будет останавливаться привод при получении команды останова.
Частота Частота
Выходная частота Выходная частота
Скорость Скорость
двигателя двигателя
Время Время
Команды Плавный останов Команды Останов выбегом
управления ПУСК ОСТАНОВ управления ПУСК ОСТАНОВ
Плавный останов и останов выбегом
1. Плавный останов: Двигатель замедляется до 0 или минимальной частоты (01-09) в соответствии с задан-
ным временем замедления (01-07), а затем останавливается
