файл скачан с сайта deltronics.ru
Глава 8 Опциональные платы| MS300
8-10
8-3 Опциональная плата CMM-PD01 PROFIBUS
Характеристики
1 Поддерживает управление обменом данными PZD
2 Поддерживает опрос параметров преобразователя PKW
3 Поддерживает функцию пользовательской диагностики
4 Автоматическое определение скорости обмена; поддержка до 12
Мбит/с

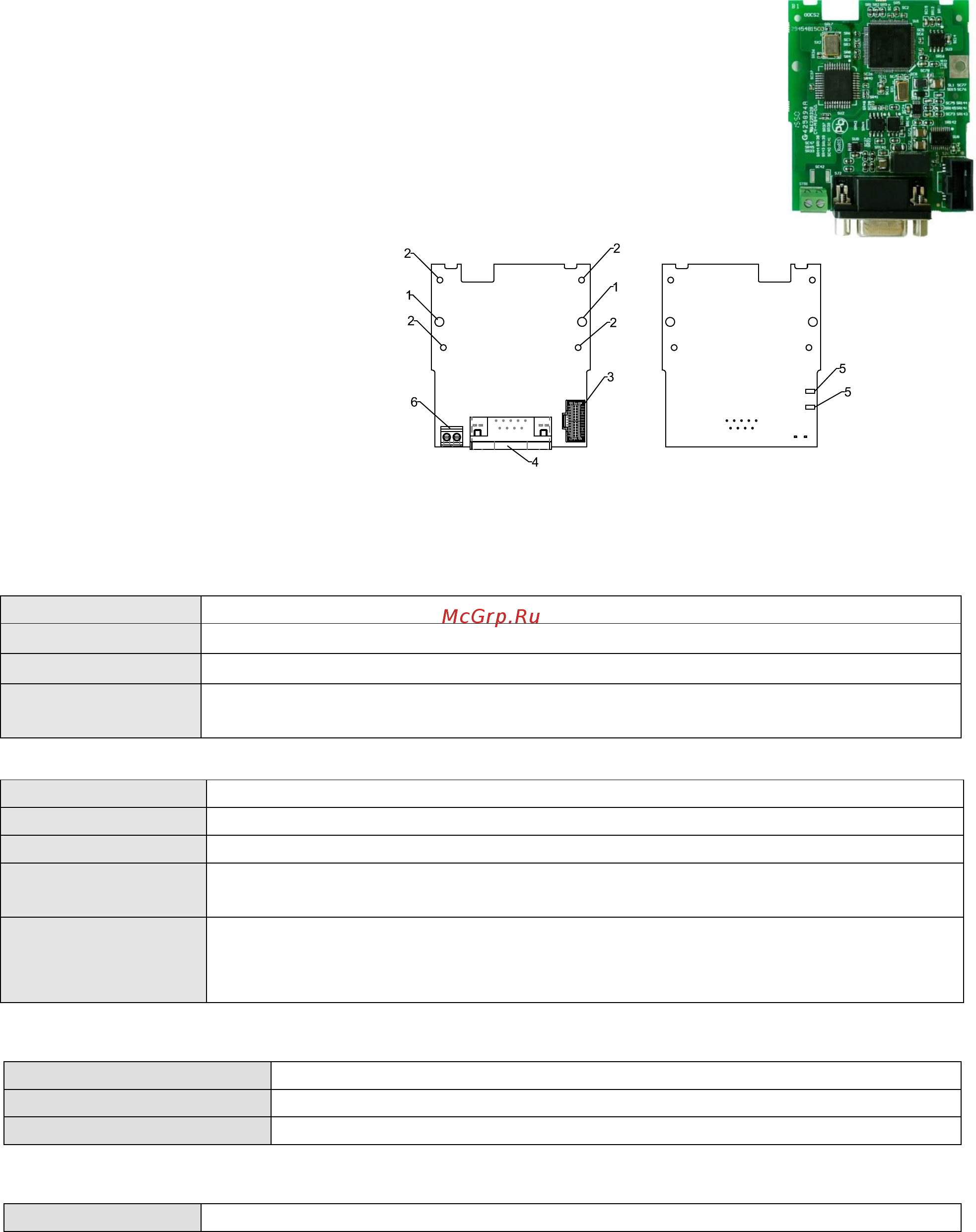

Вид
1 Отверстия под винты
2 Отверстия под штифты
3 Разъем подключения к ПЧ
4 Порт связи
5 Индикатор
6 Блок клемм заземления
Провод: 24~20 AWG
Момент: 2 кг-см [1.7 фунт-дюйм] [0.2 Нм]
Спецификации
Разъем PROFIBUS DP
Интерфейс
Разъем DB9
Стандарт обмена
Высокоскоростной RS-485
Кабель
Экранированная витая пара
Напряжение изо-
ляции
500 В постоянного тока
Связь
Тип сообщения
Циклический обмен данными
Название модуля
CMM-PD01
Документ GSD
DELA08DB.GSD
Идентификацион-
ный номер
08DB (HEX)
Поддерживаемые
скорости обмена
(автоопределение)
9.6 кбит/с; 19.2 кбит/с; 93.75 кбит/с; 187.5 кбит/с; 125 кбит/с; 250 кбит/с; 500
кбит/с; 1.5 Мбит/с; 3 Мбит/с; 6 Мбит/с; 12 Мбит/с (бит в секунду)
Электрическая спецификация
Напряжение питания
+5 В (от ПЧ)
Напряжение изоляции
500 В постоянного тока
Потребляемая мощность
1 Вт
Механическая спецификация
Вес
28 г
