файл скачан с сайта deltronics.ru
Глава 10 Пульт управления| MS300
10-2

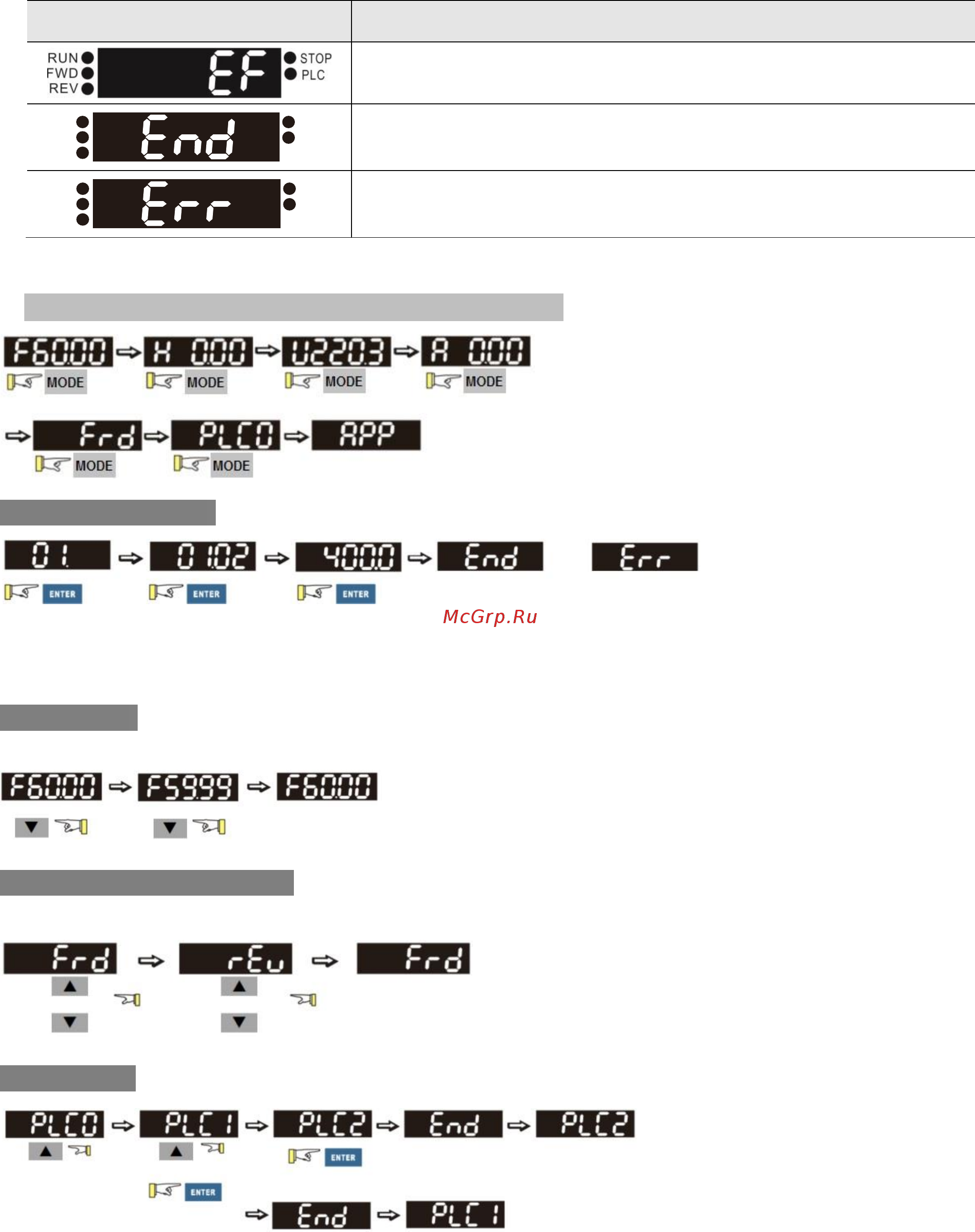

Индикация
Описание
Сигнал внешней ошибки
Данные приняты и сохранены в памяти
Данные некорректны, или выходят за пределы допустимого диапа-
зона
Описание работы с пультом
А. Выбор отображаемого параметра на главной странице
1. В режиме выбора нажатие ENTER приводит к
переходу в режим установки параметров.
2. APP отображается только при 13-00≠0
Установка параметров
или
Параметр Ошибка
установлен ввода данных
успешно
Примечание: В режиме установки параметров нажатие ENTER приводит к возврату на главную страницу.
Сдвиг данных
ПУСК
Выбор направления вращения
(при выборе пульта в качестве источника команд)
или или
Работа с ПЛК
или Переход в режим PLC2
Переход в режим PLC1
RUN
FWD
REV
STOP
PLC
RUN
FWD
REV
STOP
PLC
