файл скачан с сайта deltronics.ru
Глава 2 Размеры| MS300
2-5

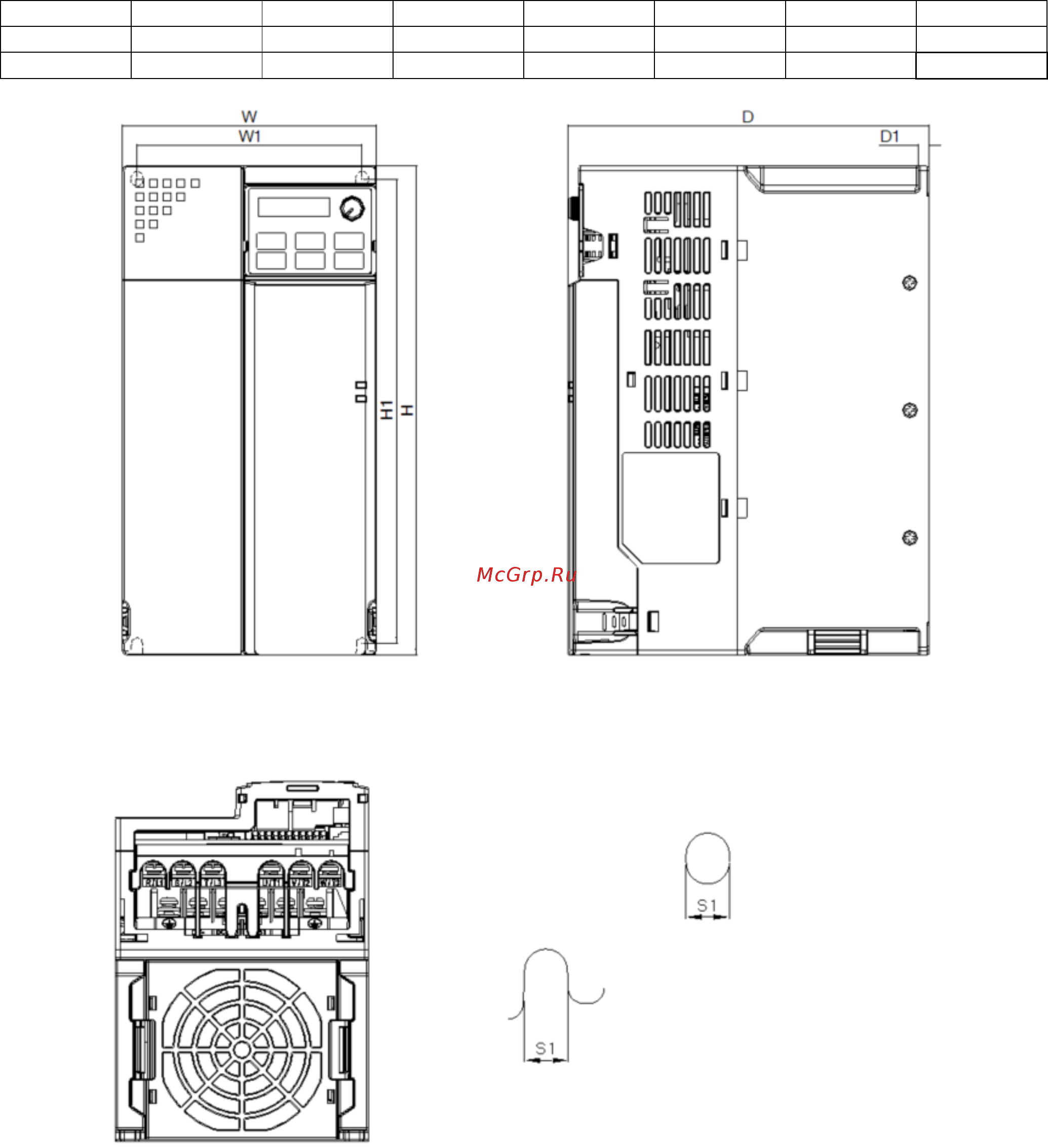

Типоразмер E
E1: VFD33AMS23ANSAA; VFD33AMS23ENSAA; VFD49AMS23ANSAA; VFD49AMS23ENSAA; VFD25AMS43ANSAA;
VFD25AMS43ENSAA; VFD32AMS43ANSAA; VFD32AMS43ENSAA
E2: VFD25AMS43AFSAA; VFD32AMS43AFSAA
Единицы: мм (дюймы)
Типоразмер
W
H
D
W1
H1
D1
S1
E1
130.0 [5.12]
250.0 [9.84]
185.0 [7.83]
115.0 [4.53]
236.8 [9.32]
6.0 [0.24]
5.5 [0.22]
E2
130.0 [5.12]
250.0 [9.84]
219.0 [8.62]
115.0 [4.53]
236.8 [9.32]
6.0 [0.24]
5.5 [0.22]
Монтажные отверстия
